Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
RENAULT SCÉNIC II (JM0/1_) 1.9 D, RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex, RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 1.6, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

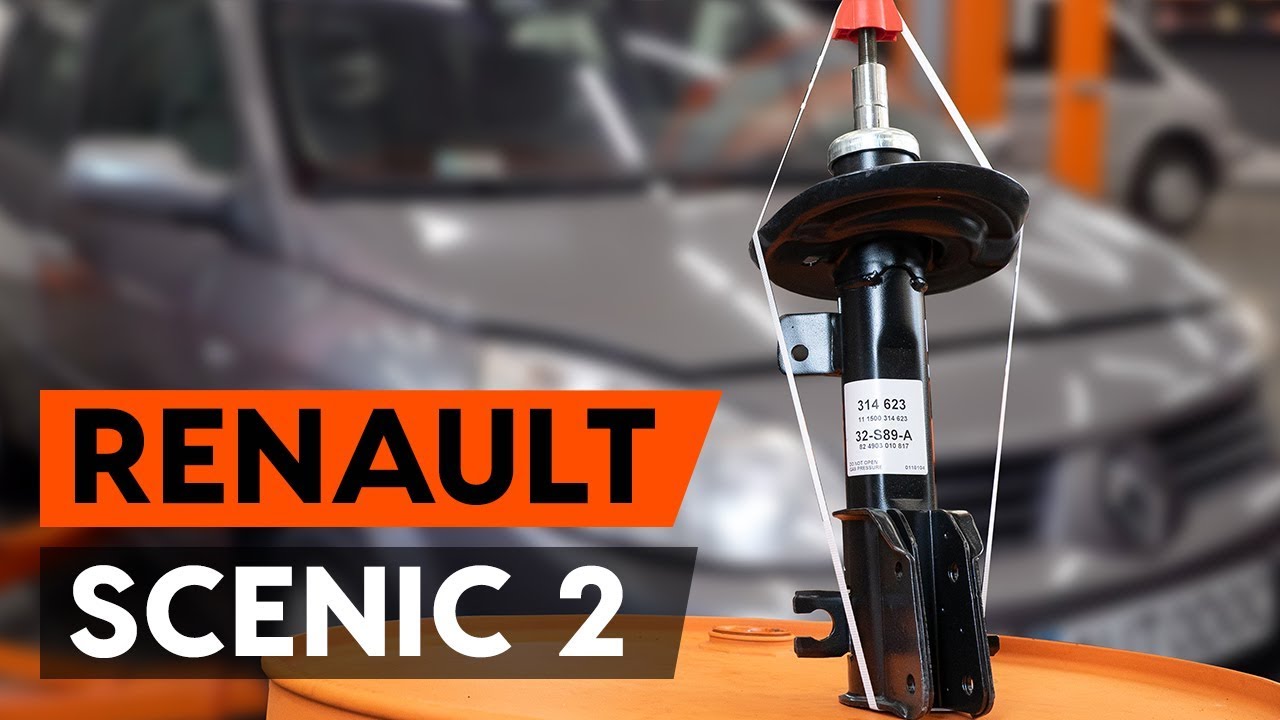

Kaip pakeisti priekinės pakabos amortizatoriaus statramstį RENAULT SCENIC 2 (JM) [AUTODOC PAMOKA]

Kaip pakeisti Renault Scenic 2 pakabos statramstis: priekis - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Amortizatorius SCÉNIC II (JM0/1_) ir kitiems RENAULT modeliams

amortizatorius

        amortizatorius Scénic II (JM) benzinas / etanolis (110 AG)

        amortizatorius Scénic II (JM) benzinas (135 AG)

        amortizatorius Scénic II (JM) dyzelinas (82 AG)

        amortizatorius Scénic II (JM) benzinas (113 AG)

        amortizatorius Scénic II (JM) benzinas (98 AG)

        amortizatorius Scénic II (JM) dyzelinas (101 AG)

        amortizatorius Scénic II (JM) benzinas (163 AG)

        amortizatorius Scénic II (JM) dyzelinas (86 AG)

        amortizatorius Scénic II (JM) dyzelinas (106 AG)

Keitimas: pakabos statramstis – Renault Scenic 2. Reikalingi įrankiai:

                        Vielinis šepetys

                        WD-40 purškalas

                        Varinis tepalas

                        Torcinė galvutė nr. 10

                        Torcinė galvutė nr. 13

                        Torcinė galvutė nr. 17

                        Torcinė galvutė nr. 18

                        Torx antgalis T20

                        HEX antgalis Nr. H6

                        Kombinuotas veržliaraktis Nr. 19

                        Smūginė ratų galvutė Nr. 19

                        Speciali torcinė galvutė amortizatoriaus demontavimui

                        Reketinis raktas

                        Dinamometrinis raktas

                        Plokščias kaltas

                        Sriegiklio laikiklis

                        Plaktukas

                        Laužtuvas

                        Įrenginys spyruoklių suspaudimui

                        Hidraulinis keltuvas

                        Automobilio sparnų uždangalas

                        Rato atrama

Įsigyti įrankius

Keitimas: pakabos statramstis – Renault Scenic 2. Patarimas iš AUTODOC ekspertų:

Abu priekinės pakabos statramsčius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį amortizatoriaus statramstį priekinėje pakaboje yra identiškas.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: pakabos statramstis – Renault Scenic 2. Laikykitės tokios veiksmų sekos:

Žingsnis 1

Atidarykite variklio dangtį.
Žingsnis 2

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.
Žingsnis 3

Atsukite valytuvo grotelių tvirtinimą, esantį kairėje pusėje. Naudokite torcinę galvutę Nr. 10. Naudokite terkšlinį raktą.
Žingsnis 4

Nuimkite guminę tarpinę.
Žingsnis 5

Nuimkite valytuvo groteles, esančias kairėje pusėje.
Žingsnis 6

Atsukite valytuvo grotelių tvirtinimą, esantį dešinėje pusėje. Naudokite Torx T20.
Žingsnis 7

Pakelkite valytuvo groteles, esančias dešinėje pusėje.
Žingsnis 8

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 9

Atveržkite viršutinius amortizatoriaus statramsčio atramos tvirtinimus. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.
Žingsnis 10

Įdėkite pleištus po ratais.
Žingsnis 11

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 12

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 13

Atsukite rato tvirtinimo varžtus.

Keitimas: pakabos statramstis – Renault Scenic 2. AUTODOC rekomenduoja:
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 14

Nuimkite ratą.
Žingsnis 15

Išvalykite tvirtinimą, jungiantį stabilizatoriaus traukę prie amortizatoriaus statramsčio, ir amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 16

Atsukite veržlę ir nuimkite stabilizatoriaus traukę nuo amortizatoriaus statramsčio. Naudokite torcinę galvutę Nr. 17.
Žingsnis 17

Atjunkite elektros laidus ir stabdžių žarnelę nuo laikiklio ant amortizatoriaus statramsčio. Naudokite laužtuvą.
Žingsnis 18

Atsukite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 18. Naudokite sriegiklio laikiklį.
Žingsnis 19

Nuimkite tvirtinimo varžtą.

Žingsnis 20

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 21

Atsukite atramos traukės tvirtinimus nuo pasukamojo statramsčio. Naudokite torcinę galvutę Nr. 17. Naudokite terkšlinį raktą.
Žingsnis 22

Nuimkite tvirtinimo varžtą.
Žingsnis 23

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio. Naudokite laužtuvą.
Žingsnis 24

Atremkite pasukamąjį statramstį. Naudokite hidraulinį pakelėją.
Žingsnis 25

Atveržkite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite specialią torcinę galvutę amortizatoriaus demontavimui. Naudokite terkšlinį raktą.
Žingsnis 26

Atjunkite pasukamąjį statramstį nuo amortizatoriaus statramsčio. Naudokite plaktuką. Naudokite plokščią kaltą.
Žingsnis 27

Atsukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.

Keitimas: pakabos statramstis – Renault Scenic 2. AUTODOC ekspertai rekomenduoja:
Norėdami išvengti susižalojimų rizikos, atsukdami tvirtinimo varžtus prilaikykite amortizatoriaus statramstį.
Žingsnis 28

Išimkite amortizatoriaus statramstį.
Žingsnis 29

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: pakabos statramstis – Renault Scenic 2. Patarimas iš AUTODOC:
Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 30

Suspauskite spyruoklę.
Žingsnis 31

Apdorokite amortizatoriaus statramsčio strypą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 32

Atsukite amortizatoriaus statramsčio koto veržlę. Naudokite kombinuotą veržliaraktį Nr. 19. Naudokite HEX Nr. H6.
Žingsnis 33

Nuimkite viršutinę statramsčio atramą.
Žingsnis 34

Atlaisvinkite spyruoklės fiksavimą.
Žingsnis 35

Nuimkite spyruoklę.
Žingsnis 36

Nuimkite amortizatoriaus gaubtą ir demferį.
Žingsnis 37

Išimkite senąjį amortizatorių iš hidraulinio spyruoklės suspaudėjo.

Keitimas: pakabos statramstis – Renault Scenic 2. Patarimas iš AUTODOC ekspertų:
Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą, demferį. Jeigu reikia, pakeiskite juos.Prieš montuodami naują amortizatorių, būtinai 3-5 kartus prastumkite jį rankiniu būdu.
Žingsnis 38

Sumontuokite naują amortizatorių į hidraulinį spyruoklės suspaudėją.
Žingsnis 39

Sumontuokite apsauginį gaubtą ir įdėklą ant naujo amortizatoriaus.
Žingsnis 40

Uždėkite spyruoklę ant amortizatoriaus.
Žingsnis 41

Suspauskite spyruoklę.
Žingsnis 42

Sumontuokite viršutinę atramą ir atramos guolį.
Žingsnis 43

Priveržkite amortizatoriaus statramsčio strypo veržlę. Naudokite kombinuotą veržliaraktį Nr. 19. Naudokite HEX Nr. H6. Naudokite dinamometrinį raktą. Priveržimo jėga 60 Nm.

Keitimas: pakabos statramstis – Renault Scenic 2. Profesionalai rekomenduoja:
Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 44

Atspauskite spyruoklę.
Žingsnis 45

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 46

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 47

Prisukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Neveržkite jo.

Keitimas: pakabos statramstis – Renault Scenic 2. Patarimas:
Norėdami išengti pavojingų situacijų, prilaikykite amortizatoriaus statramstį, kai priveržiate varžtus.
Žingsnis 48

Apdorokite amortizatoriaus statramsčio montavimo vietą ant pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 49

Pritvirtinkite amortizatoriaus statramstį prie pasukamojo statramsčio.
Žingsnis 50

Pakelkite hidraulinį keltuvą 10-15 cm.

Žingsnis 51

Išimkite specialią torcinę galvutę amortizatorių demontavimui iš pasukamojo kakliuko.
Žingsnis 52

Apdorokite amortizatoriaus statramsčio tvirtinimus. Naudokite purškalą WD-40.
Žingsnis 53

Sumontuokite ir priveržkite naują pasukamojo kakliuko varžtą. Naudokite torcinę galvutę Nr. 18.
Žingsnis 54

Išvalykite atramos/vairo traukės montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 55

Prijunkite atramos traukę prie pasukamojo statramsčio.
Žingsnis 56

Išimkite atramą iš po pasukamojo statramsčio.

AUTODOC rekomenduoja:
Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio Renault Scenic 2 komponentų ir mechanizmų pažeidimo.
Žingsnis 57

Įdėkite tvirtinimo varžtą.
Žingsnis 58

Priveržkite atramos traukės tvirtinimus. Naudokite torcinę galvutę Nr. 17. Naudokite terkšlinį raktą. Naudokite dinamometrinį raktą. Priveržimo jėga 60 Nm.
Žingsnis 59

Priveržkite apatines tvirtinimo detales, jungiančias amortizatoriaus statramstį su vairo svirtimi. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 105 Nm.
Žingsnis 60

Prijunkite ABS daviklio laido tvirtinimą prie amortizatoriaus statramsčio. Ant statramsčio pritvirtinkite stabdžių sistemos žarnelę.
Žingsnis 61

Sumontuokite skersinę stabilizatoriaus traukę.
Žingsnis 62

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite torcinę galvutę Nr. 17. Naudokite dinamometrinį raktą. Priveržimo jėga 44 Nm.
Žingsnis 63

Apdorokite amortizatoriaus statramsčio tvirtinimus. Naudokite varinį tepalą.
Žingsnis 64

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį. Apdorokite susiliečiantį paviršių. Naudokite varinį tepalą.
Žingsnis 65

Uždėkite ratą.

Keitimas: pakabos statramstis – Renault Scenic 2. AUTODOC rekomenduoja:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 66

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 67

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite dinamometrinį raktą. Priveržimo jėga 21 Nm.
Žingsnis 68

Apdorokite amortizatoriaus statramsčio atramos tvirtinimą. Naudokite varinį tepalą.
Žingsnis 69

Uždėkite ir pritvirtinkite valytuvo groteles, esančias dešinėje pusėje.
Žingsnis 70

Prisukite dešinio valytuvo grotelių tvirtinimą. Naudokite Torx T20.
Žingsnis 71

Sumontuokite valytuvo groteles kairėje pusėje.
Žingsnis 72

Prisukite valytuvo grotelių tvirtinimą, esantį kairėje pusėje. Naudokite torcinę galvutę Nr. 10.
Žingsnis 73

Sumontuokite guminę tarpinę.
Žingsnis 74

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite dinamometrinį raktą. Priveržimo jėga 110 Nm.
Žingsnis 75

Nuimkite apsauginį dėklą.
Žingsnis 76

Uždarykite variklio dangtį.
Žingsnis 77

Išimkite kėlimo įrenginius ir pleištus po ratais.
