Kaip atlikti keitimą: Ford Transit Mk6 Van 2.2 TDCi Amortizatorius

Pastaba apie atsakomybę

Kaip pakeisti Ford Transit Mk7 van priekinį pakabos statramstį - keitimo instrukcija

atsisiuntimų: 1

Peržiūrų: 9

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Komercinis (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Komercinis (V347, V348, FA) 2.2 TDCi … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

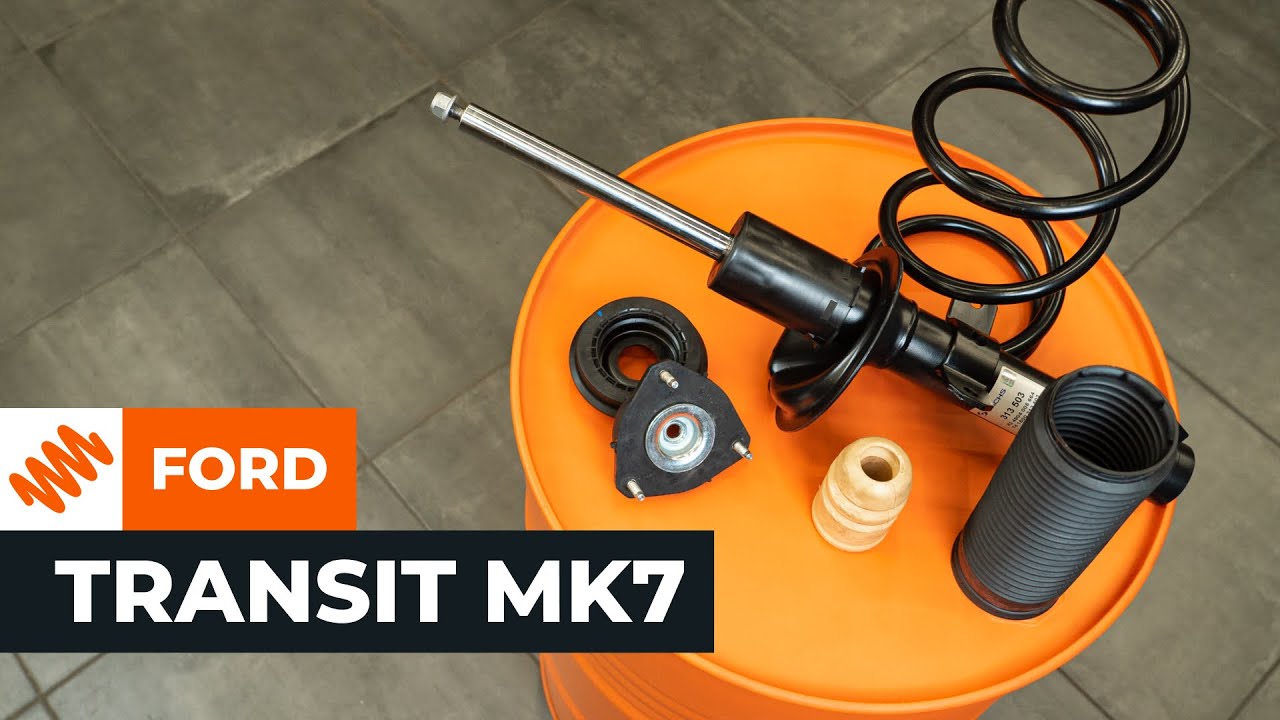

Kaip pakeisti priekinį pakabos statramstį FORD TRANSIT MK7 [AUTODOC PAMOKA]

Kaip pakeisti Ford Transit Mk7 van priekinį pakabos statramstį - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Amortizatorius Transit Mk6 Komercinis (V347, V348, FA) ir kitiems FORD modeliams

Alternatyvios prekės

amortizatorius

AGG133MT Magnum Technology Amortizatorius

55,36 EUR

Parduotuvė

352540070000 MAGNETI MARELLI Amortizatorius

70,21 EUR

Parduotuvė

SKSA-0132363 STARK Amortizatorius

73,95 EUR

Parduotuvė

854S1255 RIDEX Amortizatorius

73,95 EUR

Parduotuvė

SKSA-0132857 STARK Amortizatorius

73,95 EUR

Parduotuvė

313 501 SACHS Amortizatorius

78,90 EUR

Parduotuvė

313 500 SACHS Amortizatorius

86,77 EUR

Parduotuvė

335820 KYB Amortizatorius

86,98 EUR

Parduotuvė

V4509 MONROE Amortizatorius

91,82 EUR

Parduotuvė

22-170903 BILSTEIN Amortizatorius

96,94 EUR

Parduotuvė

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Reikiamų įrankių sąrašas:

                      Vielinio šepečio

                      WD-40 purškalo

                      Universalaus valymo purškalo

                      Keraminio tepalo

                      Dinamometrinio rakto

                      19 mm kombinuoto veržliarakčio

                      13 mm galvutės

                      15 mm galvutės

                      18 mm galvutės

                      19 mm galvutės

                      24 mm galvutės

                      36 mm galvutės

                      18 mm specialios kiauryminės galvutės amortizatoriams

                      H5 šešiakampio antgalio

                      H6 šešiakampio prailgintuvo

                      21 mm smūginės ratų galvutės

                      Veržliarakčio su reketu arba elektrinio įrankio srieginių tvirtinimo elementų montavimui / demontavimui

                      Rankenos galvutėms

                      Montavimo svirties

                      Ilgųjų replių

                      Teleskopinės magnetinės gaudyklės

                      Išmušėjo

                      Plaktuko

                      Guminio plaktuko

                      Šarnyro nuėmėjo

                      Spyruoklių suspaudimo staklių

                      Transmisijos domkrato arba antro transporto priemonės domkrato

                      Automobilinio keltuvo arba domkrato su stovais ir ratų atramomis

Įsigyti įrankius

Keitimas: pakabos statramstis – Ford Transit Mk7 van. AUTODOC rekomenduoja:

Priekinės pakabos statramsčiai, spyruoklės ir statramsčių atramos turėtų būti keičiami poromis.
Dešiniųjų ir kairiųjų priekinės pakabos statramsčių, spyruoklių ir statramsčių atramų keitimo procedūra yra identiška, išskyrus veiksmus, reikiamus kairiųjų ir dešiniųjų statramsčių atramų tvirtinimo detalėms pasiekti.
Visus darbus reikėtų atlikti su išjungtu uždegimu.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Rekomenduojama veiksmų seka:

Žingsnis 1

Atidarykite automobilio duris.
Žingsnis 2

Atidarykite daiktadėžę.
Žingsnis 3

Paspauskite daiktadėžės tvirtinimo liežuvėlius, kad ją nuimtumėte.
Žingsnis 4

Išimkite daiktadėžę.
Žingsnis 5

Atlenkite izoliaciją, dengiančią statramsčio atramos tvirtinimo detales.
Žingsnis 6

Nuvalykite viršutinės statramsčio atramos tvirtinimus. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 7

Atlaisvinkite statramsčio atramos tvirtinimo detales. Naudokite 13 mm galvutę. Naudokite reketinį raktą.

Svarbu!
Neatsukite veržlių iki galo.
Žingsnis 8

Užfiksuokite ratus atramomis.
Žingsnis 9

Nuimkite centrinį rato dangtelį.

Žingsnis 10

Atlaisvinkite rato varžtus. Naudokite 21 mm smūginę ratų galvutę. Naudokite rankeną galvutėms.
Žingsnis 11

Nuimkite veleno tvirtinimo detalę laikančią fiksavimo smeigę. Naudokite montavimo svirtį. Naudokite ilgąsias reples.
Žingsnis 12

Nuo veleno veržlės nuimkite dantytąjį dangtelį.
Žingsnis 13

Nuvalykite veleno veržlę. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 14

Atlaisvinkite veleno veržlę. Naudokite 36 mm galvutę. Naudokite rankeną galvutėms.
Žingsnis 15

Pakelkite transporto priemonę.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Profesionalai rekomenduoja:
Jeigu naudojate domkratą, įsitikinkite, kad automobilis pastatytas ant tvirto, lygaus paviršiaus.Būtinai papildomai užfiksuokite automobilį stovais.
Žingsnis 16

Atsukite rato veržles.

Dėmesio!
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo veržles.
Žingsnis 17

Nuimkite ratą.
Žingsnis 18

Nuvalykite tvirtinimo elementą, jungiantį stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 19

Nuvalykite ABS jutiklio kabelio laikiklio tvirtinimo elementą. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.

Žingsnis 20

Nuvalykite tvirtinimo elementą, jungiantį pakabos statramstį su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 21

Atsukite ABS jutiklio kabelio laikiklio tvirtinimo detalę. Naudokite 18 mm galvutę. Naudokite reketinį raktą.
Žingsnis 22

Atjunkite ABS jutiklio kabelio laikiklį nuo pakabos statramsčio.
Žingsnis 23

Atsukite tvirtinimo detalę, jungiančią stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite 19 mm kombinuotą veržliaraktį. Naudokite H5 šešiakampį antgalį. Naudokite reketinį raktą.
Žingsnis 24

Atjunkite stabilizatoriaus svirtį nuo pakabos statramsčio.
Žingsnis 25

Atsukite veleno veržlę. Naudokite 36 mm galvutę. Naudokite reketinį raktą.
Žingsnis 26

Nuimkite veleno poveržlę. Naudokite teleskopinę magnetinę gaudyklę.
Žingsnis 27

Atremkite pakabos svirtį. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.
Žingsnis 28

Atjunkite pavaros veleną nuo pasukamojo kakliuko. Naudokite išmušėją. Naudokite plaktuką.
Žingsnis 29

Patraukite atramą iš po pakabos svirties.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. AUTODOC rekomenduoja:
Transmisijos arba transporto priemonės domkratą nuleiskite tolygiai, be staigių judesių, kad nepažeistumėte transporto priemonės mazgų ir mechanizmų.
Žingsnis 30

Nuvalykite tvirtinimo elementą, kuris jungia rutulinį šarnyrą su pakabos svirtimi. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 31

Atsukite tvirtinimą, jungiantį rutulinį šarnyrą su pakabos svirtimi. Naudokite 24 mm galvutę. Naudokite reketinį raktą.
Žingsnis 32

Atremkite pasukamąjį kakliuką. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.
Žingsnis 33

Atjunkite rutulinį šarnyrą nuo pakabos svirties. Naudokite šarnyro nuėmėją. Naudokite montavimo svirtį.
Žingsnis 34

Patraukite atramą iš po pasukamojo kakliuko.

Žingsnis 35

Atlaisvinkite rutulinį šarnyrą nuo pakabos svirties, traukdami pakabos svirtį žemyn naudojant montavimo svirtį.

Žingsnis 36

Atlaisvinę rutulinį šarnyrą, šiek tiek pastumkite pasukamąjį kakliuką į šoną ir atsargiai grąžinkite pakabos svirtį į pradinę padėtį.

Žingsnis 37

Vėl atremkite pasukamąjį kakliuką.

Žingsnis 38

Išimkite pavaros veleną iš pasukamojo kakliuko.

Žingsnis 39

Viela pririškite pavaros veleną prie automobilio kėbulo.

Dėmesio!
Įsitikinkite, kad pavaros velenas nėra pakibusioje padėtyje.
Žingsnis 40

Atsukite apatinį pakabos statramsčio tvirtinimo elementą. Naudokite 15 mm galvutę. Naudokite reketinį raktą.
Žingsnis 41

Nuimkite tvirtinimo varžtą.
Žingsnis 42

Atjunkite pasukamąjį kakliuką nuo pakabos statramsčio. Naudokite guminį plaktuką. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Patarimas:
Įsitikinkite, kad pasukamasis kakliukas nėra laisvai pakibęs ant stabdžių žarnelės arba elektros kabelio.
Žingsnis 43

Atsukite pakabos statramsčio atramos tvirtinimo elementus.

Dėmesio!
Kad išvengtumėte sužalojimų, laikykite atramą atlaisvindami tvirtinimo elementus.
Žingsnis 44

Nuimkite pakabos statramsčio mazgą.
Žingsnis 45

Išvalykite pakabos statramsčio montavimo vietas. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 46

Išvalykite stabilizatoriaus svirties tvirtinimo elementą. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 47

Išvalykite pavaros veleno spraustelius. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 48

Priklausomai nuo to, kokią dalį keičiate, gali tekti išardyti pakabos statramstį. Tačiau jei naudosite visas naujas dalis, senojo statramsčio išardyti nereikės. Šiuo atveju spyruoklių suspaudimo staklių prireiks tik naujo statramsčio surinkimui, jeigu dalys buvo įsigytos atskirai.

Žingsnis 49

Įdėkite pakabos statramsčio mazgą į spyruoklių suspaudimo stakles.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. AUTODOC ekspertai rekomenduoja:
Naudojant spyruoklių suspaudimo stakles, spyruoklės vijos turi būti tvirtai prispaustos, laikydamos spyruoklę iš abiejų galų.Įsitikinkite, kad spyruoklė yra tinkamoje padėtyje.Įsitikinkite, kad staklių griebtuvai tvirtai prigludo prie vijų.
Žingsnis 50

Suspauskite spyruoklę.
Žingsnis 51

Nuvalykite viršutinę statramsčio stūmoklio strypo dalį. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 52

Atsukite statramsčio stūmoklio strypo veržlę. Naudokite 18 mm specialią kiauryminę galvutę amortizatoriams. Naudokite H6 šešiakampį prailgintuvą. Naudokite reketinį raktą.
Žingsnis 53

Nuimkite viršutinę statramsčio atramą.
Žingsnis 54

Atleiskite spyruoklę.
Žingsnis 55

Išimkite atramos guolį ir ribotuvą.
Žingsnis 56

Išimkite spyruoklę.
Žingsnis 57

Nuimkite apsauginį gaubtą.

Žingsnis 58

Išimkite seną spyruoklę iš spyruoklių suspaudimo staklių.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Patarimas iš AUTODOC:
Prieš montuodami naują statramstį, turėtumėte 3-5 kartus rankiniu būdu jį suspausti.
Žingsnis 59

Įdėkite naują spyruoklę į spyruoklių suspaudimo stakles.
Žingsnis 60

Sumontuokite spyruoklę ant statramsčio.
Žingsnis 61

Sumontuokite apsauginį gaubtą, ribotuvą ir atramos guolį.
Žingsnis 62

Suspauskite spyruoklę.
Žingsnis 63

Sumontuokite viršutinę statramsčio atramą.
Žingsnis 64

Sumontuokite ir priveržkite statramsčio stūmoklio strypo veržlę. Naudokite 18 mm specialią kiauryminę galvutę amortizatoriams. Naudokite H6 šešiakampį prailgintuvą. Naudokite dinamometrinį raktą. Priveržimo momentas: 70 N-m.
Žingsnis 65

Atleiskite spyruoklę.
Žingsnis 66

Išimkite statramsčio mazgą iš spyruoklių suspaudimo staklių.
Žingsnis 67

Sumontuokite statramsčio mazgą į rato arką.
Žingsnis 68

Prisukite statramsčio atramos tvirtinimo detales. Nepriveržkite jų.

Dėmesio!
Kad išvengtumėte sužalojimų, laikykite statramstį užsukdami tvirtinimo veržles.
Žingsnis 69

Pritvirtinkite statramstį prie pasukamojo kakliuko. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.
Žingsnis 70

Sumontuokite ir prisukite tvirtinimo varžtą.
Žingsnis 71

Sumontuokite pavaros veleną.

Svarbu!
Surinkimo metu naudokite naujų veleno veržlių rinkinį: poveržlę, veržlę, dantytąjį dangtelį ir fiksavimo smeigę.
Žingsnis 72

Sumontuokite veleno poveržlę.
Žingsnis 73

Užsukite veleno veržlę. Naudokite 36 mm galvutę. Naudokite reketinį raktą.
Žingsnis 74

Išvalykite rutulinio šarnyro montavimo vietą. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 75

Pritvirtinkite rutulinį šarnyrą prie pakabos svirties ir užveržkite tvirtinimo veržlę. Naudokite montavimo svirtį.
Žingsnis 76

Sumontuokite stabilizatoriaus svirtį ir užveržkite tvirtinimo veržlę.
Žingsnis 77

Sumontuokite ABS jutiklio kabelio laikiklį ir prisukite tvirtinimo veržlę.
Žingsnis 78

Priveržkite tvirtinimo detalę, jungiančią stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite 19 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 55 N-m.
Žingsnis 79

Užveržkite ABS jutiklio kabelio laikiklio tvirtinimo detalę. Naudokite 18 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 45 N-m.
Žingsnis 80

Domkratu pakelkite pasukamąjį kakliuką.

Žingsnis 81

Priveržkite apatinį pakabos statramsčio tvirtinimo elementą. Naudokite 18 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 100 N-m + 180°.

Svarbu!
Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 82

Patraukite atramą iš po pasukamojo kakliuko.

Keitimas: pakabos statramstis – Ford Transit Mk7 van. Patarimas:
Transmisijos arba transporto priemonės domkratą nuleiskite tolygiai, be staigių judesių, kad nepažeistumėte transporto priemonės mazgų ir mechanizmų.
Žingsnis 83

Priveržkite tvirtinimą, jungiantį pakabos svirtį su rutuliniu šarnyru. Naudokite 24 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 150 N-m.
Žingsnis 84

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 85

Apdorokite rato stebulės paviršių, kuris liečiasi su ratlankiu. Naudokite keraminį tepalą.
Žingsnis 86

Sumontuokite ratą.

Dėmesio!
Norėdami išvengti sužalojimų, laikykite ratą, kai įsukate tvirtinimo veržles.
Žingsnis 87

Prisukite rato tvirtinimo veržles. Naudokite 21 mm smūginę ratų galvutę. Naudokite reketinį raktą.
Žingsnis 88

Nuleiskite automobilį ir kryžmine tvarka priveržkite rato veržles. Naudokite 21 mm smūginę ratų galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 200 N-m.
Žingsnis 89

Priveržkite veleno veržlę. Naudokite 36 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 320 N-m.
Žingsnis 90

Ant veleno veržlės užmaukite dantytąjį dangtelį.
Žingsnis 91

Įstatykite fiksavimo smeigę. Naudokite montavimo svirtį.
Žingsnis 92

Sumontuokite centrinį rato dangtelį.

Žingsnis 93

Patraukite domkratą, stovus ir ratų atramas.

Žingsnis 94

Priveržkite statramsčio atramos tvirtinimo detales. Naudokite 13 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 30 N-m.
Žingsnis 95

Uždėkite izoliaciją, dengiančią statramsčio atramos tvirtinimo detales, atgal į vietą.
Žingsnis 96

Sumontuokite daiktadėžę spausdami žemyn jos tvirtinimo liežuvėlius.
Žingsnis 97

Uždarykite daiktadėžę.
Žingsnis 98

Uždarykite automobilio dureles.

Instrukcija buvo jums naudinga?

Įvertinkite instrukciją nuo 1 iki 5 balų. Jeigu liko klausimų, užduokite juos mums.

Reikia naujų padangų?

Sužinokite, kokių dydžių padangos ir ratlankiai tinka FORD Transit Mk6 Van (V347, V348) modeliui

Peržiūrėti padangas

Kaip pakeisti Ford Transit Mk7 van galinius amortizatorius - keitimo vadovas

Atsisiųsti nemokamai
1.66 MB
Kaip pakeisti Ford Transit Mk7 van priekinės pakabos spyruoklę - keitimo instrukcija

Atsisiųsti nemokamai
4.54 MB
Kaip pakeisti Ford Transit Mk7 van priekinės pakabos statramsčio atramą - keitimo instrukcija

Atsisiųsti nemokamai
4.44 MB
Kaip pakeisti Ford Transit Mk7 van stabdžių trinkeliu: priekis - keitimo instrukcija

Atsisiųsti nemokamai
1.96 MB
Kaip pakeisti Ford Transit Mk7 van stabdžių trinkeliu: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.02 MB
Kaip pakeisti Ford Transit Mk7 van stabdžių diskų: priekis - keitimo instrukcija

Atsisiųsti nemokamai
3.89 MB

Kaip pakeisti Ford Transit Mk7 van galinius amortizatorius - keitimo vadovas

Atsisiųsti nemokamai
1.66 MB
Kaip pakeisti Ford Transit Mk7 van priekinės pakabos spyruoklę - keitimo instrukcija

Atsisiųsti nemokamai
4.54 MB
Kaip pakeisti Ford Transit Mk7 van priekinės pakabos statramsčio atramą - keitimo instrukcija

Atsisiųsti nemokamai
4.44 MB
Kaip pakeisti FORD TRANSIT autobusas galinius amortizatorius - keitimo vadovas

Atsisiųsti nemokamai
1.54 MB
Kaip pakeisti FORD Transit Mk6 Minibus (V347, V348) priekinį pakabos statramstį - keitimo instrukcija

Atsisiųsti nemokamai
4.62 MB
Kaip pakeisti FORD Transit Mk6 Platform / Chassis (V347, V348) priekinį pakabos statramstį - keitimo instrukcija

Atsisiųsti nemokamai
4.63 MB

Atrakinkite savo automobilio techninės priežiūros asistentą!

Stebėkite išlaidas, tvarkykite žurnalus, planuokite keitimus ir dar daugiau.

Ką daryti, jūsų automobilio oro kondicionavimas veikia netinkamai | AUTODOC patarimai

3K peržiūrų

Publikuota: 17/06/2021
Kaip pašalinti įbrėžimus nuo automobilio plastiko | AUTODOC patarimai

4K peržiūrų

Publikuota: 15/12/2022
Ką daryti, jei užsidega oro pagalvės lemputė | AUTODOC patarimai

6K peržiūrų

Publikuota: 06/04/2023
Kaip nudažyti stabdžių suportą | AUTODOC patarimai

6K peržiūrų

Publikuota: 08/04/2021
