Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
FORD MONDEO III universalas (BWY) 1.8 16V, FORD MONDEO III (B5Y) 1.8 16V, FORD MONDEO III sedanas (B4Y) 1.8 16V

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

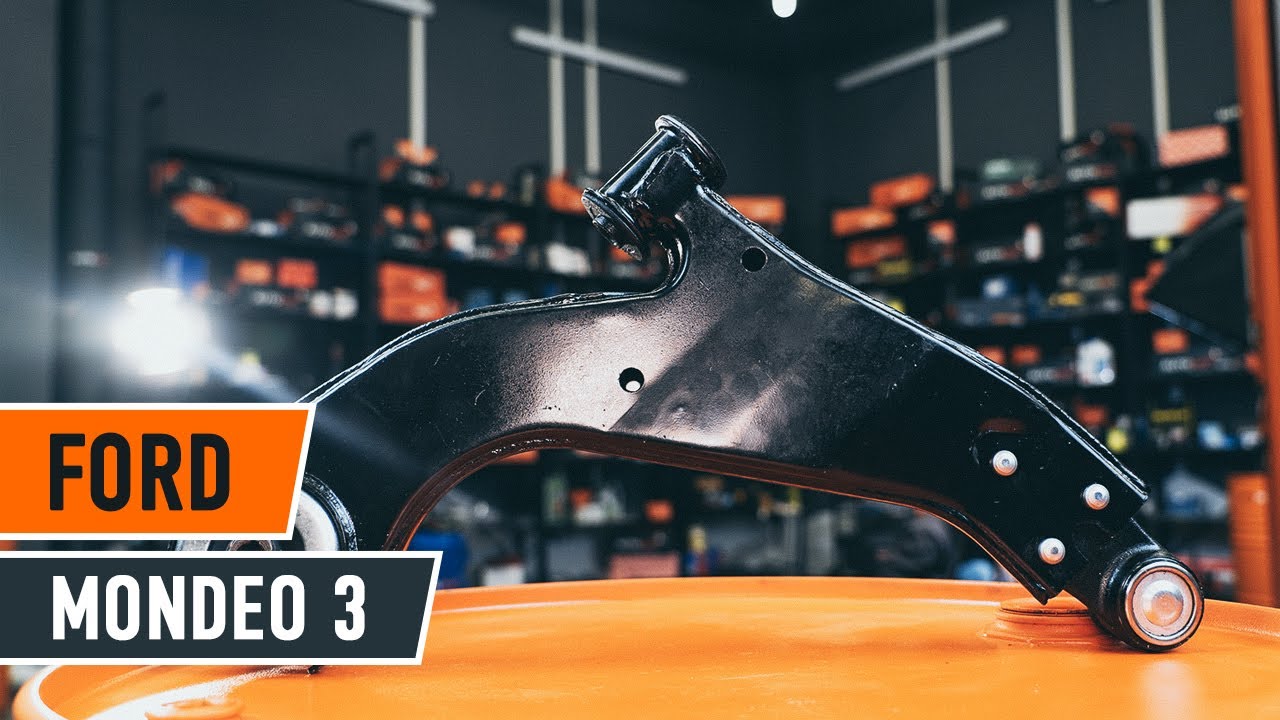

Kaip pakeisti priekinę apatinę svirtį FORD MONDEO 3 [PAMOKA]

Visos dalys, kurias jums reikia pakeisti – Vikšro Valdymo Svirtis MONDEO III universalas (BWY) ir kitiems FORD modeliams

jungčių komplektas, rato pakaba

šarnyras, rato pakaba

vikšro valdymo svirtis

      FORD MONDEO III universalas (BWY) 1.8 16V

      FORD MONDEO III (B5Y) 1.8 16V

      FORD MONDEO III sedanas (B4Y) 1.8 16V

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Reikiamų įrankių sąrašas:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Kombinuotas veržliaraktis Nr. 15

                        Torcinė galvutė nr. 10

                        Torcinė galvutė nr. 15

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 21

                        Torx antgalis T55

                        Smūginė ratų galvutė Nr. 19

                        Reketinis raktas

                        Dinamometrinis raktas

                        Sriegiklio laikiklis

                        Plaktukas

                        Kaltas kaiščių išmušimui

                        Plokščias Atsuktuvas

                        Laužtuvas

                        Hidraulinis keltuvas

                        Rato atrama

Įsigyti įrankius

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. AUTODOC rekomenduoja:

Veiksmų seka keičiant dešines ir kaires apatines svirtis yra identiška.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Laikykitės tokios veiksmų sekos:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 4

Atsukite rato tvirtinimo varžtus.

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Patarimas:

Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 7

Atsukite atramos traukės tvirtinimus nuo pasukamojo statramsčio.Naudokite Torx T55.Naudokite torcinę galvutę Nr. 18.Naudokite sriegiklio laikiklį.Naudokite terkšlinį raktą.
Žingsnis 8

Nuimkite tvirtinimo varžtą.Naudokite plaktuką.

Žingsnis 9

Išvalykite svirties tvirtinimą prie porėmio.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 10

Atsukite priekinį svirties tvirtinimą.Naudokite torcinę galvutę Nr. 15.Naudokite sriegiklio laikiklį.
Žingsnis 11

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio.Naudokite laužtuvą.

Žingsnis 12

Atsukite galinį tvirtinimą, jungiantį pakabos svirtį prie rėmo.Naudokite kombinuotą veržliaraktį Nr. 15.Naudokite torcinę galvutę Nr. 18.Naudokite terkšlinį raktą.Naudokite kaltą kaiščių išmušimui.Naudokite plaktuką.
Žingsnis 13

Nuimkite priekinę valdymo svirties tvirtinimo detalę.Naudokite laužtuvą.

Žingsnis 14

Atsukite sujungiamosios svirties laikiklio tvirtinimą prie kėbulo.Naudokite torcinę galvutę Nr. 10.Naudokite torcinę galvutę Nr. 21.Naudokite terkšlinį raktą.
Žingsnis 15

Išimkite tvirtinimo varžtus.

Žingsnis 16

Nuimkite laikiklį.
Žingsnis 17

Atsukite sujungiamosios svirties laikiklio tvirtinimą prie kėbulo.Naudokite torcinę galvutę Nr. 21.Naudokite terkšlinį raktą.
Žingsnis 18

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 19

Nuimkite tvirtinimo varžtą.

Žingsnis 20

Nuimkite laikiklį.Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 21

Nuimkite galinę valdymo svirties tvirtinimo detalę.Naudokite laužtuvą.

Žingsnis 22

Išimkite svirtį.
Žingsnis 23

Išvalykite montavimo vietas ir pakabos svirties sriegius.Naudokite vielinį šepetį.Naudokite purškalą WD-40.

Žingsnis 24

Įdėkite naują svirtį.

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. AUTODOC ekspertai rekomenduoja:

Montavimo proceso metu naudokite tik naujus varžtus ir veržles.Nepažeiskite atramos traukės gaubto.
Žingsnis 25

Sumontuokite galinius svirties tvirtinimus.Naudokite laužtuvą.
Žingsnis 26

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 27

Sumontuokite laikiklį ant naujos svirties.
Žingsnis 28

Įdėkite tvirtinimo varžtą.
Žingsnis 29

Priveržkite sujungiamosios svirties laikiklio tvirtinimą prie kėbulo.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 75 Nm.
Žingsnis 30

Sumontuokite laikiklį ant naujos svirties.

Žingsnis 31

Priveržkite tvirtinimo varžtus.
Žingsnis 32

Priveržkite sujungiamosios svirties laikiklio tvirtinimą prie kėbulo.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 75 Nm.
Žingsnis 33

Priveržkite sujungiamosios svirties laikiklio tvirtinimą prie kėbulo.Naudokite torcinę galvutę Nr. 10.Naudokite dinamometrinį raktą.Priveržimo jėga 25 Nm.
Žingsnis 34

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:

Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio Ford Mondeo BWY komponentų ir mechanizmų pažeidimo.

Žingsnis 35

Prijunkite atramos traukę prie pasukamojo statramsčio.Naudokite laužtuvą.
Žingsnis 36

Įdėkite tvirtinimo varžtą.Naudokite plaktuką.

Žingsnis 37

Sumontuokite priekinį svirties tvirtinimą.Naudokite plokščią atsuktuvą.
Žingsnis 38

Prisukite priekinį svirties tvirtinimą.Naudokite torcinę galvutę Nr. 15.Naudokite terkšlinį raktą.
Žingsnis 39

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 40

Priveržkite priekinį svirties tvirtinimą prie porėmio.Naudokite torcinę galvutę Nr. 15.Naudokite dinamometrinį raktą.Priveržimo jėga 65 Nm.
Žingsnis 41

Išimkite atramą iš po svirties.

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Patarimas iš AUTODOC ekspertų:

Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 42

Priveržkite galinį pakabos svirties tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 15.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 70 Nm.

Žingsnis 43

Priveržkite atramos traukės tvirtinimus.Naudokite Torx T55.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 55 Nm.
Žingsnis 44

Apdorokite visus svirties sujungimus.Naudokite varinį tepalą.

Žingsnis 45

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 46

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 47

Uždėkite ratą.

Keitimas: priekinė apatinė svirtis – Ford Mondeo BWY. Patarimas iš AUTODOC:

Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 48

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 49

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 50

Išimkite kėlimo įrenginius ir pleištus po ratais.
