Kaip pakeisti Ford Mondeo BWY atraminio guolio: priekis - keitimo instrukcija

atsisiuntimų: 0

Peržiūrų: 10

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
FORD MONDEO III universalas (BWY) 2.2 TDCi, FORD MONDEO III universalas (BWY) 1.8 16V, FORD MONDEO III universalas (BWY) 2.0 16V, FORD MONDEO III universalas (BWY) 2.5 V6 24V, FORD MONDEO III universalas (BWY) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III universalas (BWY) 2.0 16V TDDi / TDCi, FORD MONDEO III universalas (BWY) 2.0 TDCi, FORD MONDEO III universalas (BWY) ST220, FORD MONDEO III universalas (BWY) 1.8 SCi, FORD MONDEO III universalas (BWY) 2.2 TDCi, FORD MONDEO III universalas (BWY) 3.0 V6 24V … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Kaip pakeisti amortizatoriaus statramsčio remonto komplektą FORD MONDEO 3 [PAMOKA]

Kaip pakeisti Ford Mondeo BWY atraminio guolio: priekis - keitimo instrukcija

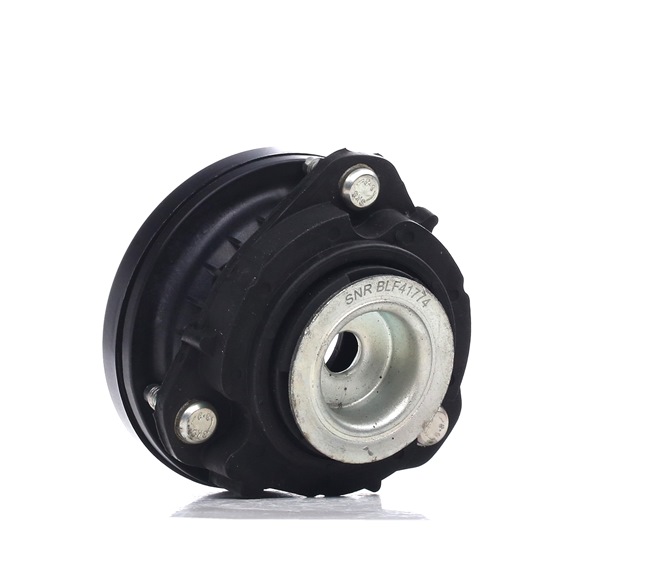

Visos dalys, kurias jums reikia pakeisti – Amortizatoriaus Atraminis Guolis MONDEO III universalas (BWY) ir kitiems FORD modeliams

Alternatyvios prekės

Keitimas: atraminio guolio – Ford Mondeo BWY. Reikiamų įrankių sąrašas:

                      Vielinis šepetys

                      WD-40 purškalas

                      Stabdžių sistemos valiklis

                      Varinis tepalas

                      Kombinuotas veržliaraktis Nr. 17

                      Kombinuotas veržliaraktis Nr. 18

                      Torcinė galvutė nr. 13

                      Torcinė galvutė nr. 15

                      Torcinė galvutė nr. 18

                      Torcinė galvutė nr. 32

                      HEX antgalis nr. H5

                      HEX antgalis nr. H6

                      Torx antgalis T55

                      Smūginė ratų galvutė Nr. 19

                      Reketinis raktas

                      Dinamometrinis raktas

                      Sriegiklio laikiklis

                      Plokščias Atsuktuvas

                      Kaltas kaiščių išmušimui

                      Plokščias kaltas

                      Plaktukas

                      Šarnyrų nuėmėjas

                      Laužtuvas

                      Įrenginys spyruoklių suspaudimui

                      Automobilio sparnų uždangalas

                      Rato atrama

Įsigyti įrankius

Keitimas: atraminio guolio – Ford Mondeo BWY. Profesionalai rekomenduoja:

Veiksmų seka keičiant dešinį ir kairį amortizatoriaus statramstį priekinėje pakaboje yra identiška.
Priekinės pakabos amortizatorių statramsčius keiskite vienu metu.
Atkreipkite dėmesį: visi darbai automobilyje - Ford Mondeo BWY - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 4

Atsukite rato tvirtinimo varžtus.

Keitimas: atraminio guolio – Ford Mondeo BWY. AUTODOC ekspertai rekomenduoja:
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Atjunkite ABS daviklio jungiklį. Naudokite plokščią atsuktuvą.
Žingsnis 7

Išvalykite amortizatoriaus statramsčio tvirtinimą prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 8

Išvalykite stabilizatoriaus traukės tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 9

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite kombinuotą veržliaraktį Nr. 17. Naudokite HEX Nr. H5. Naudokite terkšlinį raktą.
Žingsnis 10

Nuimkite laikiklį nuo statramsčio.
Žingsnis 11

Išimkite stabilizatoriaus traukę.
Žingsnis 12

Išvalykite pavaros veleno tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 13

Atsukite varančiojo veleno tvirtinimą prie rato stebulės. Naudokite torcinę galvutę Nr. 32. Naudokite sriegiklio laikiklį.
Žingsnis 14

Išimkite tvirtinimo veržlę.
Žingsnis 15

Išvalykite stabdžių suporto apkabos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 16

Atsukite stabdžių apkabos kabės tvirtinimą. Naudokite torcinę galvutę Nr. 15. Naudokite terkšlinį raktą.
Žingsnis 17

Išimkite tvirtinimo varžtus (2 vnt.).

Žingsnis 18

Nuimkite stabdžių suportą kartu su apkaba.

Keitimas: atraminio guolio – Ford Mondeo BWY. AUTODOC rekomenduoja:
Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.Patikrinkite stabdžių suporto apkabos, apsauginių gaubtų ir kreipiančiųjų būklę. Išvalykite juos. Jeigu reikia pakeiskite.
Žingsnis 19

Atjunkite stabdžių žarnelę nuo amortizatoriaus statramsčio. Naudokite plokščią atsuktuvą.
Žingsnis 20

Nuimkite stabdžių diską.
Žingsnis 21

Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 22

Atsukite veržlę, kuri tvirtina antgalį prie pasukamojo statramsčio. Naudokite torcinę galvutę Nr. 15. Naudokite terkšlinį raktą.
Žingsnis 23

Atjunkite vairo traukės antgalį nuo pasukamojo statramsčio. Naudokite šarnyrų nuėmėją.
Žingsnis 24

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 25

Atsukite atramos traukės tvirtinimus nuo pasukamojo statramsčio. Naudokite Torx T55. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 26

Nuimkite tvirtinimo varžtą.

Žingsnis 27

Atlaisvinkite tvirtinimo elementą jungiantį šarnyrą su pasukamuoju kakliuku. Naudokite plokščią kaltą. Naudokite plaktuką.

Žingsnis 28

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio. Naudokite laužtuvą. Naudokite plaktuką.
Žingsnis 29

Atjunkite pavaros veleną nuo pasukamojo kakliuko. Naudokite kaltą kaiščių išmušimui. Naudokite plaktuką.

Keitimas: atraminio guolio – Ford Mondeo BWY. Patarimas iš AUTODOC:
Stebėkite, kad pavaros velenas nebūtų pakibusioje padėtyje.
Žingsnis 30

Nuleiskite automobilį.
Žingsnis 31

Atidarykite variklio dangtį.

Žingsnis 32

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.
Žingsnis 33

Nuimkite amortizatoriaus atramos apsauginį dangtelį. Naudokite plokščią atsuktuvą.
Žingsnis 34

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 35

Atsukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.

Keitimas: atraminio guolio – Ford Mondeo BWY. Patarimas:
Norėdami išvengti susižalojimų rizikos, atsukdami tvirtinimo varžtus prilaikykite amortizatoriaus statramstį.
Žingsnis 36

Išimkite amortizatoriaus statramstį.
Žingsnis 37

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

AUTODOC rekomenduoja:
Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 38

Suspauskite spyruoklę.

Žingsnis 39

Apdorokite amortizatoriaus statramsčio strypą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 40

Atsukite amortizatoriaus statramsčio koto veržlę. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite HEX Nr. H6. Naudokite terkšlinį raktą.
Žingsnis 41

Nuimkite atramą, apsauginį gaubtą ir įvorę. Naudokite plokščią atsuktuvą.

Keitimas: atraminio guolio – Ford Mondeo BWY. Patarimas:
Apžiūrėkite amortizatoriaus gaubtą ir demferį. Jeigu reikia, juos pakeiskite.
Žingsnis 42

Sumontuokite naują atramą, gaubtą ir atmuštuvą ant amortizatoriaus. Naudokite plokščią atsuktuvą. Naudokite HEX Nr. H6.
Žingsnis 43

Priveržkite amortizatoriaus statramsčio strypo veržlę. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite HEX Nr. H6. Naudokite dinamometrinį raktą. Priveržimo jėga 58 Nm.

Keitimas: atraminio guolio – Ford Mondeo BWY. Profesionalai rekomenduoja:
Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 44

Atspauskite spyruoklę.

Žingsnis 45

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 46

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 47

Prisukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą.

AUTODOC rekomenduoja:
Svarbu! Laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus - Ford Mondeo BWY.
Žingsnis 48

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite dinamometrinį raktą. Priveržimo jėga 30 Nm.
Žingsnis 49

Uždėkite apsauginį amortizatoriaus atramos dangtelį.
Žingsnis 50

Nuimkite apsauginį dėklą.
Žingsnis 51

Uždarykite variklio dangtį.

Žingsnis 52

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 53

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 54

Sumontuokite varantįjį veleną į rato stebulę.
Žingsnis 55

Prijunkite atramos traukę prie pasukamojo statramsčio.
Žingsnis 56

Apdorokite tvirtinimo varžtą. Naudokite purškalą WD-40.
Žingsnis 57

Įdėkite tvirtinimo varžtą. Naudokite plaktuką.

Žingsnis 58

Priveržkite atramos traukės tvirtinimus. Naudokite Torx T55. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 83 Nm.
Žingsnis 59

Uždėkite stabdžių diską.
Žingsnis 60

Išvalykite suporto ir apkabos montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 61

Sumontuokite stabdžių suportą kartu su apkaba.
Žingsnis 62

Priveržkite tvirtinimo varžtus (2 vnt.).

Žingsnis 63

Priveržkite stabdžių apkabos kabės tvirtinimą. Naudokite torcinę galvutę Nr. 15. Naudokite dinamometrinį raktą. Priveržimo jėga 75 Nm.
Žingsnis 64

Ant statramsčio pritvirtinkite stabdžių sistemos žarnelę.
Žingsnis 65

Prijunkite vairo traukės antgalį prie pasukamojo statramsčio.
Žingsnis 66

Priveržkite tvirtinimo veržlę, jungiančią vairo traukės antgalį prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 15. Naudokite dinamometrinį raktą. Priveržimo jėga 40 Nm.
Žingsnis 67

Pritvirtinkite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite varinį tepalą.

Žingsnis 68

Sumontuokite skersinę stabilizatoriaus traukę.

Žingsnis 69

Sumontuokite laikiklį ant amortizatoriaus statramsčio.
Žingsnis 70

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite kombinuotą veržliaraktį Nr. 17. Naudokite HEX Nr. H5. Naudokite dinamometrinį raktą. Priveržimo jėga 48 Nm.
Žingsnis 71

Prijunkite ABS daviklio jungiklį.

Žingsnis 72

Įdėkite tvirtinimo veržlę.
Žingsnis 73

Priveržkite pavaros veleno veržlę. Naudokite torcinę galvutę Nr. 32. Naudokite dinamometrinį raktą. Priveržimo jėga 290 Nm.
Žingsnis 74

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 75

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: atraminio guolio – Ford Mondeo BWY. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 76

Uždėkite ratą.

Keitimas: atraminio guolio – Ford Mondeo BWY. AUTODOC ekspertai rekomenduoja:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 77

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 78

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19 Naudokite dinamometrinį raktą. Priveržimo jėga 90 Nm.
Žingsnis 79

Išimkite kėlimo įrenginius ir pleištus po ratais.
