Šarnyro - kaip atlikti keitimą automobilyje

atsisiuntimų: 61

Peržiūrų: 666

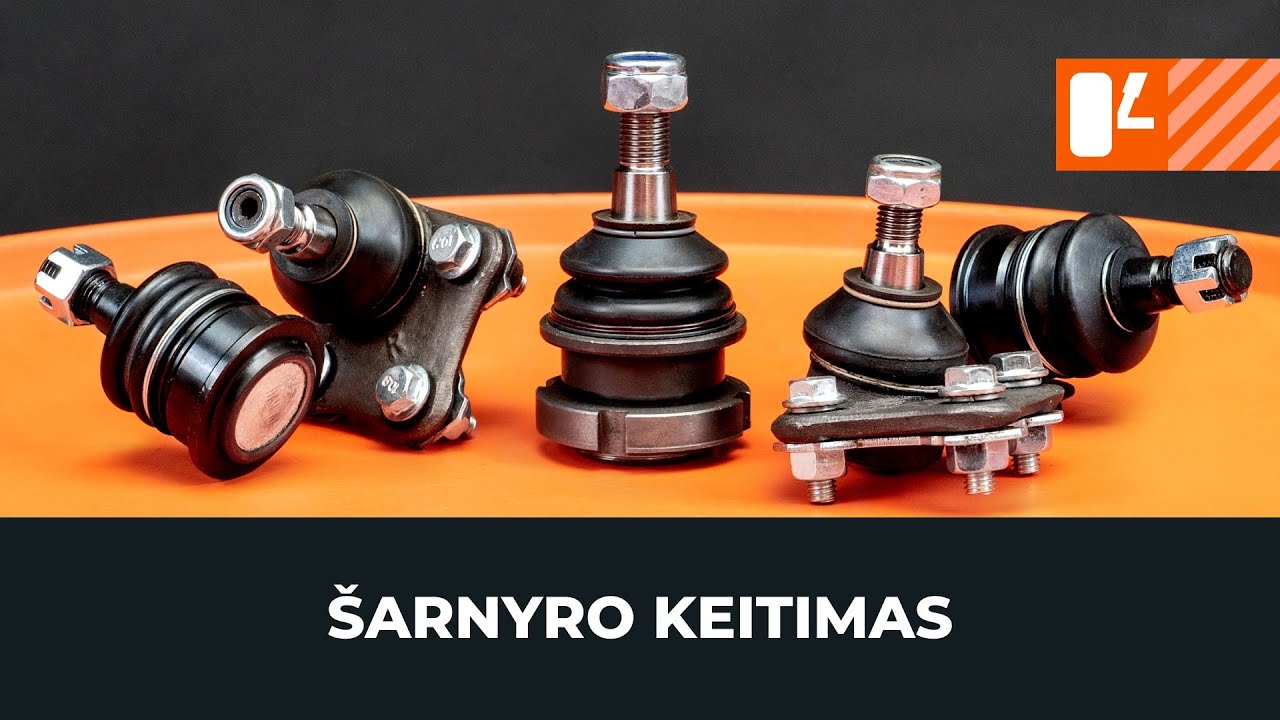

Kaip pakeisti rutulinį šarnyrą [AUTODOC PAMOKA]

Šarnyro - kaip atlikti keitimą automobilyje

Norint pakeisti rutulinį šarnyrą, gali prireikti:

                      naujos dalies

                      įrankių rinkinio

                      valymo priemonės

                      WD-40 purškalo

                      dinamometrinio rakto

                      fiksavimo žiedo replių

                      rutulinio šarnyro nuėmėjo

                      specialus C formos įrankio, skirto rutuliniams šarnyrams išspausti, ir movų rinkinio

Įsigyti įrankius

Atkreipkite dėmesį!

Rutuliniai šarnyrai – tai sferiniai guoliai, jungiantys pakabos svirtis su kitais pakabos komponentais
Laikui bėgant rutulinę smeigę juosiantis įdėklas susidėvi, todėl atsiranda laisvumas
Laisvumą rodo netinkamas pakabos veikimas ir neįprasti garsai važiuojant per nelygumus
Rutulinio šarnyro gedimą gali sukelti nesandari apsauga nuo dulkių
Į vidų patekę nešvarumai ir drėgmė sukelia besijungiančių komponentų dilimą

1.

Norint pasiekti komponentą, galima naudoti automobilio keltuvą arba domkratą
2.

Naudodami domkratą, būtinai pritvirtinkite automobilį domkrato stovais ir ratų atramomis

Rutuliniai šarnyrai skiriasi priklausomai nuo tvirtinimo tipo ir gali:
Būti prispaudžiami prie montavimo vietosBūti pritvirtinti srieginiais tvirtinimo elementaisBūti kartu su svirtimi
3.

Susipažinkite su rutulinio šarnyro konstrukcija ir jo tvirtinimo detalėmis
4.

Nuimant rutulinį šarnyrą gali prireikti išmontuoti detalę, kurioje jis yra įspaustas
5.

Nuimkite bet kokius komponentus, trukdančius pasiekti rutulinį šarnyrą
6.

Norėdami nuimti rutulinį šarnyrą, turėtumėte jį atjungti nuo vairo traukės
7.

Daugeliu atvejų, kai dirbama su pasukamuoju kakliuku, CV ašis turi būti atjungta

Svarbu!
Taip išvengsite CV jungčių sandarumo praradimą arba CV ašies atsijungimo nuo pavarų dėžės
8.

Išvalykite darbo zoną
9.

Nuimkite tvirtinimo detales, jungiančias rutulinį šarnyrą su vairo traukle

Atkreipkite dėmesį!
Rutuliniai šarnyrai su cilindriniu kaiščiu pritvirtinami prie šarnyro per prispaudžiamąją jungtįSudedamosios dalys su kūginiu kaiščiu tvirtai įsitvirtina šarnyro tvirtinimo vietoje ir yra pritvirtintos veržle
10.

Atlaisvinkite spaustuką ir ištraukite rutulinę smeigę iš jos vietos

Būkite atsargūs:
Pakabos komponentus gali apkrauti įvorės arba jų pačių svoris
11.

Prieš išmontuojant šarnyrą, reikia nuimti apsaugą nuo duklių

Atkreipkite dėmesį!
Kadangi CV ašis buvo atjungta, vairo traukę galima laisvai judintiTai leidžia ją paslinkti rutulinio šarnyro atžvilgiu, nerizikuojant atjungti pusašį nuo pavarų dėžėsApačioje yra jungties korpuso sritis, į kurią reikia veikti išstumiant detalę
12.

Nuimkite laikančiuosius žiedus ir apsaugą nuo dulkių
13.

Kad nepažeistumėte montavimo angos, jėga tolygiai veikite visą viršutinį detalės paviršių

Svarbu pasirinkti tinkamas movas
Apatinis turi būti skersmens, atitinkančio svirties atraminį paviršių, ir didesnis už rutulinį šarnyrąViršutinės dalies skersmuo turi atitikti jungties korpuso dydįJei turite skirtingo skersmens įvorių, galite naudoti presą arba dviejų ar trijų galų traukiklį
14.

Išvalykite montavimo vietą
15.

Atsargiai pakelkite fiksavimo žiedą ir nuimkite guminį elementą
16.

Uždenkite jungtį izoliacine juosta, kad ji nesusiteptų
17.

Pasirinkite tinkamo skersmens movą

AUTODOC rekomenduoja:
Paspausdami rutulinį šarnyrą, veikite jėga į jo korpusą, t. y. į jo apskritą kraštąCentrinė dalis yra rutulinio šarnyro įdėklo dangtelis ir nėra laikančiojiVenkite rutulinio šarnyro ir pakabos svirties neatitikimoSpaudimo metu jie turi būti lygiagretūs
18.

Iš naujo sumontuokite apsaugą nuo dulkių

Dėmesio!
Būkite atsargūs, kad įrankiu ar tvirtinimo žiedais nepažeistumėte apsaugos nuo dulkių
19.

Uždėkite fiksavimo žiedą
20.

Įsitikinkite, kad visi komponentai yra tinkamai sumontuoti
21.

Išvalykite visas tvirtinimo detales
22.

Apdorokite rutulinio šarnyro tvirtinimo vietą antikorozine priemone
23.

Įdiekite naujas tvirtinimo detales
24.

Užveržkite tvirtinimo detales pagal gamintojo rekomenduojamą sukimo momentą

Atkreipkite dėmesį!
Pakeisti rutulinį šarnyrą su sriegine jungtimi yra daug paprasčiau
25.

Patikrinkite, ar lengvai sukasi viršutinė rutulinio šarnyro veržlė
26.

Jei tvirtinimo elementas užstrigo, prieš išstumdami rutulinę smeigę iš vairo traukės, jį atlaisvinkite

Būkite atsargūs!
Priešingu atveju veržlė bus pasukta kartu su smeige, todėl tvirtinimo detalę bus sunku nuimti
27.

Išspauskite rutulinį šarnyrą iš pasukamajo kakliuko
28.

Rutulinį šarnyrą galima nuimti naudojant rutulinio šarnyro ištraukiklį. Apatinę įrankio dalį reikia padėti po komponentu, pavyzdžiui, pasukamuoju kakliuku.
29.

Atremkite viršutinę įrankio dalį į rutulinę smeigę ir išspauskite šarnyrą iš jo tvirtinimo vietos
30.

Jei dėl vietos stokos neįmanoma naudoti ištraukiklio, pasirinkite kitą tinkamą įrankį
31.

Atsukite ir nuimkite veržlę, nuleiskite svirtį ir išimkite sugedusį rutulinį šarnyrą
32.

Išvalykite montavimo vietas, ypatingą dėmesį atkreipdami į kūginę kiaurymę šarnyre
33.

Korozijos pėdsakai ar nešvarumai neleis tinkamai pritvirtinti naujo komponento

Atkreipkite dėmesį!
Dalys gali skirtis tvirtinimo puse ir kampu arba skylių dydžiu
34.

Kad veržlė nesisuktų kartu su rutuline smeige rutulinio šarnyro korpuse, kaištyje yra taškas, kuriuo ji užfiksuojama. Jei neįmanoma pasiekti, pakelkite rutulinio šarnyro korpusą naudodami transmisijos domkratą arba domkratą su prailgintuvu

Svarbu!
Taip rutulinė smeigė tvirtinimo paviršiuje bus tvirtai prispaustaPadidėjęs slėgis komponentų sąlyčio zonoje neleis suktis smeigei
35.

Įsitikinkite, kad kūginė dalis yra tvirtinimo vietoje, ir užsukite veržlę

Atkreipkite dėmesį!
Kai kuriais atvejais nuimant rutulinį šarnyrą gali būti svarbu, kokiu kampu pasuktas pasukamasis kakliukas. Tai reiškia, kad išmontuoti detalę, kai kakliukas yra tam tikroje padėtyje, praktiškai neįmanomaTačiau pasukus vairo traukę į kitą pusę, šarnyrą galima išimti be vargo
36.

Jei rutuliniai šarnyrai pritvirtinti kniedėmis, jas reikia nupjauti ir pakeisti varžtais
