Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Kaip pakeisti galiniai amortizatoriai VW PASSAT B6 (3C5) [AUTODOC PAMOKA]

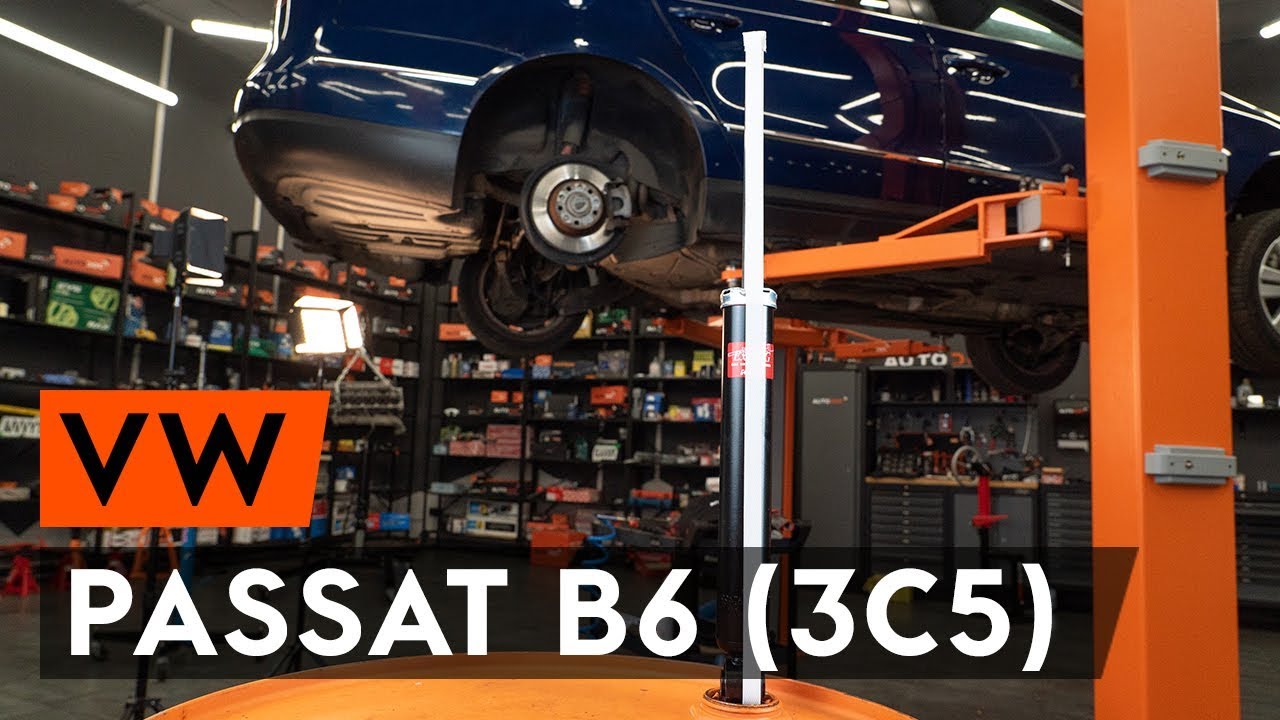

Kaip pakeisti VW Passat 3C B6 Variant amortizatorių: galas - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Amortizatorius Passat Variant (3C5) ir kitiems VW modeliams

amortizatorius

pakabos statramstis

        amortizatorius VW Passat Variant (3C5) 2.0 TDI dyzelinas (120 AG)

        amortizatorius VW Passat Variant (3C5) 1.6 FSI benzinas (115 AG)

        amortizatorius VW Passat Variant (3C5) 2.0 FSI benzinas (150 AG)

        amortizatorius VW Passat Variant (3C5) 1.9 TDI dyzelinas (105 AG)

        amortizatorius VW Passat Variant (3C5) 2.0 TDI 16V dyzelinas (140 AG)

        amortizatorius VW Passat Variant (3C5) 1.6 benzinas (102 AG)

        amortizatorius VW Passat Variant (3C5) 2.0 TDI dyzelinas (122 AG)

        amortizatorius VW Passat Variant (3C5) 2.0 TDI dyzelinas (136 AG)

        amortizatorius VW Passat Variant (3C5) 2.0 TDI dyzelinas (170 AG)

Keitimas: amortizatorių – Passat Variant B6. Įrankiai, kurių gali prireikti:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Kombinuotas veržliaraktis Nr. 14

                        Kombinuotas veržliaraktis Nr. 18

                        Torcinė galvutė nr. 16

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 21

                        Torx antgalis T25

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Dinamometrinis raktas

                        Antgalis-galvutė amortizatoriui DD№5

                        Laužtuvas

                        Spaustuvai

                        Hidraulinis keltuvas

                        Rato atrama

Įsigyti įrankius

Keitimas: amortizatorių – VW Passat B6 3C Variant. AUTODOC rekomenduoja:

Abu galinės pakabos amortizatorius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį galinės pakabos amortizatorius yra vienoda.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: amortizatorių – Passat Variant B6. Rekomenduojama veiksmų seka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 3

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 4

Atsukite rato tvirtinimo varžtus.

Keitimas: amortizatorių – VW Passat 3C5. Patarimas:
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Išvalykite visus svirties sujungimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 7

Padarykite žymę ant ratų suvedimo varžto.
Žingsnis 8

Atsukite tvirtinimą, jungianti svirtį prie sijos. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 9

Paremkite svirtį. Naudokite hidraulinį pakelėją.
Žingsnis 10

Atsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 11

Nuimkite tvirtinimo varžtą. Naudokite laužtuvą.
Žingsnis 12

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:
Keitimas: amortizatorių – Passat B6 3C Variant. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 13

Nuimkite spyruoklę.
Žingsnis 14

Išvalykite montavimo vietas ir pakabos svirties sriegius. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 15

Išvalykite amortizatoriaus tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 16

Atsukite amortizatoriaus tvirtinimus. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 17

Išvalykite sujungimo tvirtinimo elementus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 18

Atlaisvinkite ratų arkos apsaugų tvirtinimo detales. Naudokite Torx T25. Naudokite terkšlinį raktą.
Žingsnis 19

Išimkite arkos gaubtą.
Žingsnis 20

Išvalykite amortizatoriaus tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 21

Atsukite viršutinį amortizatoriaus tvirtinimą. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.

AUTODOC rekomenduoja:
Svarbu! Laikykite amortizatorių, kai atsukinėjate tvirtinimo varžtus - VW Passat Variant B6.
Žingsnis 22

Išimkite amortizatorių.
Žingsnis 23

Spaustuvais suimkite amortizatorių.
Žingsnis 24

Nuimkite amortizatoriaus atramos apsauginį dangtelį. Naudokite laužtuvą.
Žingsnis 25

Išvalykite amortizatoriaus strypo tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 26

Atsukite amortizatoriaus stūmoklio tvirtinimą. Naudokite antgalį-galvutę amortizatoriui Nr. 5. Naudokite torcinę galvutę Nr. 17. Naudokite terkšlinį raktą.
Žingsnis 27

Nuimkite atramą, apsauginį gaubtą ir įvorę.

AUTODOC rekomenduoja:
Keitimas: amortizatorių – VW Passat B6 3C Variant. Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą ir dempferį. Pakeiskite, jeigu to reikia.Prieš montuodami naują amortizatorių, būtinai 3-5 kartus prastumkite jį rankiniu būdu.
Žingsnis 28

Sumontuokite atramą, apsauginį gaubtą ir įvorę ant naujo amortizatoriaus.
Žingsnis 29

Prisukite viršutinį amortizatoriaus strypo tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 14. Naudokite antgalį-galvutę amortizatoriui Nr. 5. Naudokite dinamometrinį raktą. Priveržimo jėga 25 Nm.
Žingsnis 30

Atleiskite spaustuvus ir išimkite amortizatorių.
Žingsnis 31

Apdorokite amortizatoriaus stūmoklio tvirtinimą. Naudokite varinį tepalą.
Žingsnis 32

Uždėkite apsauginį amortizatoriaus atramos dangtelį.
Žingsnis 33

Išvalykite amortizatoriaus montavimo vietą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 34

Pastumkite amortizatorių į rato arką ir jį pritvirtinkite.

Keitimas: amortizatorių – Passat 3C5. Patarimas:
Tam, kad išvengtume sužeidimų laikykite amortizatorių tuo metu, kai veržiate tvirtinimo detales.
Žingsnis 35

Prisukite viršutinį amortizatoriaus tvirtinimą. Naudokite torcinę galvutę Nr. 16.

Keitimas: amortizatorių – VW Passat Variant B6. Patarimas iš AUTODOC:
Įdėkite amortizatoriaus atramą, pasinaudodami centrine anga kaip nuoroda.
Žingsnis 36

Priveržkite viršutinį amortizatoriaus tvirtinimą. Naudokite torcinę galvutę Nr. 16. Naudokite dinamometrinį raktą. Priveržimo jėga 50 Nm.+45°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 37

Priveržkite amortizatoriaus tvirtinimo elementus. Naudokite varinį tepalą.
Žingsnis 38

Sumontuokite ratų arkos apsaugą prie jai skirtos vietos.
Žingsnis 39

Sumontuokite ir prisukite arkos gaubto tvirtinimus. Naudokite Torx T25. Naudokite terkšlinį raktą.
Žingsnis 40

Išvalykite amortizatoriaus montavimo vietą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 41

Prisukite amortizatoriaus apatinį tvirtinimo elementą. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 42

Paremkite pasukamąjį kakliuką. Naudokite hidraulinį pakelėją.
Žingsnis 43

Priveržkite apatinį amortizatoriaus tvirtinimą. Naudokite torcinę galvutę Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 180 Nm.
Žingsnis 44

Išimkite atramą iš po pasukamojo kakliuko.

Keitimas: amortizatorių – Passat B6 3C Variant. AUTODOC ekspertai rekomenduoja:
Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 45

Priveržkite amortizatoriaus tvirtinimo elementus. Naudokite varinį tepalą.
Žingsnis 46

Išvalykite spyruoklių montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 47

Įdėkite spyruoklę kartu su guminėmis atramomis į montavimo vietas.
Žingsnis 48

Paremkite svirtį. Naudokite hidraulinį pakelėją. Naudokite laužtuvą.
Žingsnis 49

Įdėkite tvirtinimo varžtą. Naudokite laužtuvą.
Žingsnis 50

Prisukite tvirtinimo elementą, jungiantį pakabos svirtį prie galinės sijos. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 51

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:
Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio VW Passat 3C5 komponentų ir mechanizmų pažeidimo.
Žingsnis 52

Paremkite pasukamąjį kakliuką. Naudokite hidraulinį pakelėją.
Žingsnis 53

Priveržkite tvirtinimą, jungianti svirtį prie sijos. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 95 Nm.
Žingsnis 54

Priveržkite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 90 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 55

Išimkite atramą iš po pasukamojo kakliuko.

Keitimas: amortizatorių – Passat Variant B6. AUTODOC ekspertai rekomenduoja:
Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 56

Apdorokite visus svirties sujungimus. Naudokite varinį tepalą.
Žingsnis 57

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 58

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: amortizatorių – VW Passat 3C B6 Variant. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 59

Uždėkite ratą.

Keitimas: amortizatorių – VW Passat 3C5. Patarimas iš AUTODOC ekspertų:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 60

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 61

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17 Naudokite dinamometrinį raktą. Priveržimo jėga 120 Nm.
Žingsnis 62

Išimkite kėlimo įrenginius ir pleištus po ratais.
