Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
SUZUKI SWIFT III (MZ, EZ) 1.5 (RS 415) … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

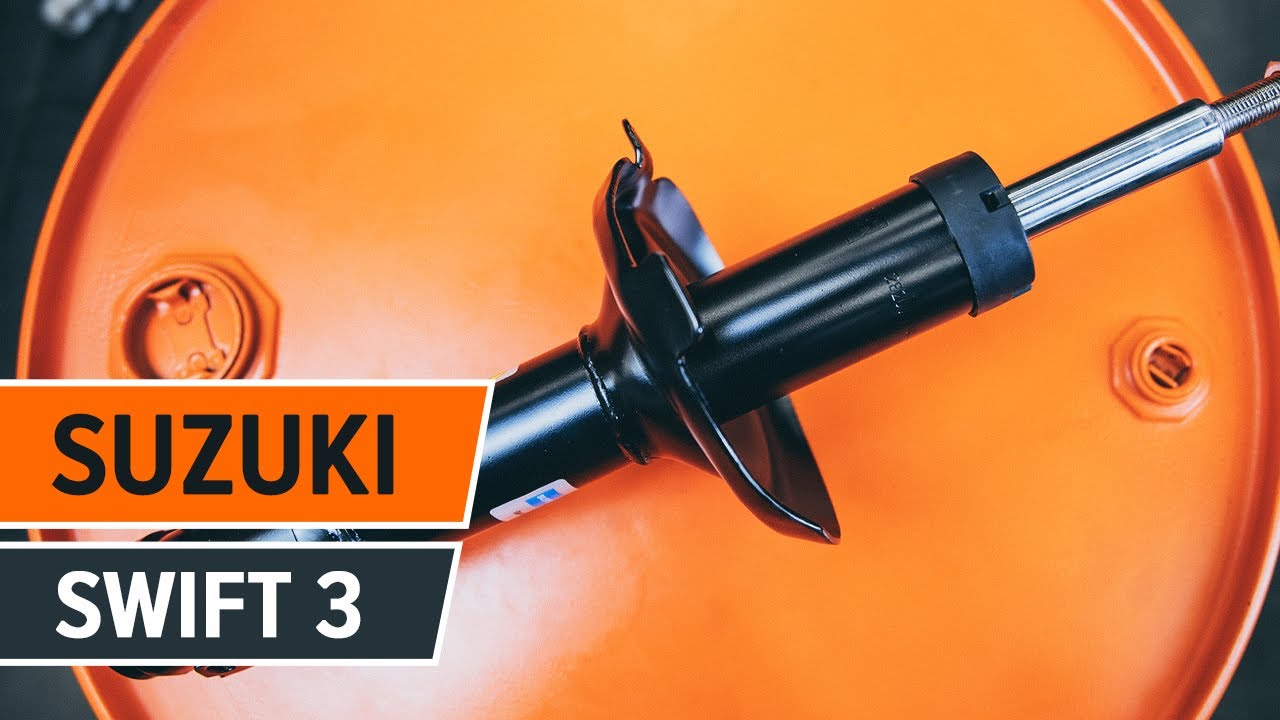

Kaip pakeisti amortizatoriai SUZUKI SWIFT 3 [PAMOKA AUTODOC]

Visos dalys, kurias jums reikia pakeisti – Amortizatorius SWIFT III (MZ, EZ) ir kitiems SUZUKI modeliams

amortizatorius

SUZUKI SWIFT III (MZ, EZ) 1.5 (RS 415)

Keitimas: pakabos statramstis – Suzuki Swift MK3. Įrankiai, kurių gali prireikti:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Torcinė galvutė nr. 12

                        Torcinė galvutė nr. 15

                        Torcinė galvutė nr. 21

                        Kombinuotas veržliaraktis Nr. 16

                        Kombinuotas veržliaraktis Nr. 17

                        Kombinuotas veržliaraktis Nr. 18

                        HEX antgalis nr. H6

                        Smūginė ratų galvutė Nr. 21

                        Reketinis raktas

                        Dinamometrinis raktas

                        Įrenginys spyruoklių suspaudimui

                        Plokščias Atsuktuvas

                        Apdailos ardymo įrankis

                        Automobilio sparnų uždangalas

                        Rato atrama

Įsigyti įrankius

Keitimas: pakabos statramstis – Suzuki Swift MK3. AUTODOC ekspertai rekomenduoja:

Abu priekinės pakabos statramsčius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį amortizatoriaus statramstį priekinėje pakaboje yra identiškas.
Atkreipkite dėmesį: visi darbai automobilyje - Suzuki Swift MK3 - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 21
Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 4

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Suzuki Swift MK3.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Išvalykite stabilizatoriaus traukės tvirtinimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 7

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite kombinuotą veržliaraktį Nr. 16.Naudokite torcinę galvutę Nr. 15.Naudokite terkšlinį raktą.
Žingsnis 8

Išimkite stabilizatoriaus traukę.
Žingsnis 9

Išvalykite stabdžių žarnelės laikiklio tvirtinimą prie statramsčio.Naudokite vielinį šepetį.Naudokite purškalą WD-40.

Žingsnis 10

Atsukite stabdžių žarnelės laikiklio tvirtinimą nuo amortizatoriaus statramsčio.Naudokite torcinę galvutę Nr. 12.Naudokite terkšlinį raktą.
Žingsnis 11

Nuimkite laikiklį nuo statramsčio.

Žingsnis 12

Atjunkite ABS daviklio laidus.Naudokite plokščią atsuktuvą.
Žingsnis 13

Išvalykite amortizatoriaus statramsčio tvirtinimą prie pasukamojo kakliuko.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 14

Atsukite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko.Naudokite kombinuotą veržliaraktį Nr. 17.Naudokite torcinę galvutę Nr. 21.Naudokite terkšlinį raktą.
Žingsnis 15

Išimkite tvirtinimo varžtus (2 vnt.).

Žingsnis 16

Atjunkite pasukamąjį statramstį nuo amortizatoriaus statramsčio.
Žingsnis 17

Nuleiskite automobilį.
Žingsnis 18

Atidarykite variklio dangtį.
Žingsnis 19

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.

Žingsnis 20

Išimkite plastikinių stiklų valytuvų grotelių fiksatorius.Naudokite apdailos ardymo įrankį.
Žingsnis 21

Nuimkite valytuvų groteles, esančias dešinėje pusėje.
Žingsnis 22

Nuimkite apsauginį amortizatoriaus atramos gaubtą.
Žingsnis 23

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.

Žingsnis 24

Atsukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite HEX Nr. H6.Naudokite terkšlinį raktą.

AUTODOC rekomenduoja:

Svarbu! Laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus - Suzuki Swift MK3.
Žingsnis 25

Išimkite amortizatoriaus statramstį.
Žingsnis 26

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: pakabos statramstis – Suzuki Swift MK3. Profesionalai rekomenduoja:

Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 27

Suspauskite spyruoklę.
Žingsnis 28

Apdorokite amortizatoriaus statramsčio strypą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.

Žingsnis 29

Atsukite amortizatoriaus statramsčio koto veržlę.Naudokite kombinuotą veržliaraktį Nr. 17.Naudokite HEX Nr. H6.Naudokite terkšlinį raktą.
Žingsnis 30

Nuimkite viršutinę statramsčio atramą.
Žingsnis 31

Atlaisvinkite spyruoklės fiksavimą.

Žingsnis 32

Nuimkite spyruoklę.
Žingsnis 33

Nuimkite amortizatoriaus gaubtą ir demferį.

Žingsnis 34

Išimkite senąjį amortizatorių iš hidraulinio spyruoklės suspaudėjo.

AUTODOC rekomenduoja:

Keitimas: pakabos statramstis – Suzuki Swift MK3. Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą ir dempferį. Pakeiskite, jeigu to reikia.Prieš montuodami naują amortizatorių, būtinai 3-5 kartus prastumkite jį rankiniu būdu.
Žingsnis 35

Sumontuokite apsauginį gaubtą ir įdėklą ant naujo amortizatoriaus.

Žingsnis 36

Sumontuokite naują amortizatorių į hidraulinį spyruoklės suspaudėją.
Žingsnis 37

Uždėkite spyruoklę ant amortizatoriaus.
Žingsnis 38

Suspauskite spyruoklę.
Žingsnis 39

Sumontuokite viršutinę atramą ir atramos guolį.
Žingsnis 40

Priveržkite amortizatoriaus statramsčio strypo veržlę.Naudokite kombinuotą veržliaraktį Nr. 17.Naudokite HEX Nr. H6.Naudokite dinamometrinį raktą.Priveržimo jėga 60 Nm.

Keitimas: pakabos statramstis – Suzuki Swift MK3. Patarimas:

Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 41

Atspauskite spyruoklę.
Žingsnis 42

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 43

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 44

Prisukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą.

AUTODOC rekomenduoja:

Svarbu! Laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus - Suzuki Swift MK3.

Žingsnis 45

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite HEX Nr. H6.Naudokite dinamometrinį raktą.Priveržimo jėga 65 Nm.
Žingsnis 46

Uždėkite apsauginį amortizatoriaus atramos gaubtą.
Žingsnis 47

Uždėkite ir pritvirtinkite valytuvo groteles, esančias dešinėje pusėje.
Žingsnis 48

Sumontuokite plastikinių valytuvų grotelių fiksatorius.
Žingsnis 49

Nuimkite apsauginį dėklą.

Žingsnis 50

Uždarykite variklio dangtį.
Žingsnis 51

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 52

Pritvirtinkite amortizatoriaus statramstį prie pasukamojo statramsčio.

Žingsnis 53

Priveržkite tvirtinimo varžtus (2 vnt.).

Žingsnis 54

Priveržkite apatines tvirtinimo detales, jungiančias amortizatoriaus statramstį su vairo svirtimi.Naudokite kombinuotą veržliaraktį Nr. 17.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 85 Nm.
Žingsnis 55

Sumontuokite laikiklį ant amortizatoriaus statramsčio.
Žingsnis 56

Priveržkite stabdžių žarnelės laikiklio tvirtinimą prie amortizatoriaus statramsčio.Naudokite torcinę galvutę Nr. 12.Naudokite terkšlinį raktą.
Žingsnis 57

Prijunkite ABS daviklio laidus.
Žingsnis 58

Sumontuokite skersinę stabilizatoriaus traukę.

Žingsnis 59

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite kombinuotą veržliaraktį Nr. 16.Naudokite torcinę galvutę Nr. 15.Naudokite dinamometrinį raktą.Priveržimo jėga 55 Nm.
Žingsnis 60

Apdorokite amortizatoriaus statramsčio tvirtinimus.Apdorokite visas stabilizatoriaus traukės jungtis.Naudokite varinį tepalą.

Žingsnis 61

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu.Naudokite varinį tepalą.
Žingsnis 62

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: pakabos statramstis – Suzuki Swift MK3. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 63

Uždėkite ratą.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Suzuki Swift MK3.
Žingsnis 64

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 21
Žingsnis 65

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 21Naudokite dinamometrinį raktą.Priveržimo jėga 125 Nm.
Žingsnis 66

Išimkite kėlimo įrenginius ir pleištus po ratais.
