Kaip atlikti keitimą: Ford Transit Custom Minibus 2.2 TDCi Šarnyras

Pastaba apie atsakomybę

Kaip pakeisti FORD Transit Custom V362 Bus (F3) šarnyro: priekis - keitimo instrukcija

atsisiuntimų: 0

Peržiūrų: 0

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
FORD Transit Custom V362 Bus (F3) 2.2 TDCi, FORD Transit Custom V362 Bus (F3) 2.2 TDCi, FORD Transit Custom V362 Bus (F3) 2.2 TDCi, FORD Transit Custom V362 Bus (F3) 2.0 EcoBlue, FORD Transit Custom V362 Bus (F3) 2.0 EcoBlue, FORD Transit Custom V362 Bus (F3) 2.0 EcoBlue … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Šiame vaizdo įraše rodoma panašios autodalies keitimo procedūra kitoje transporto priemonėje.

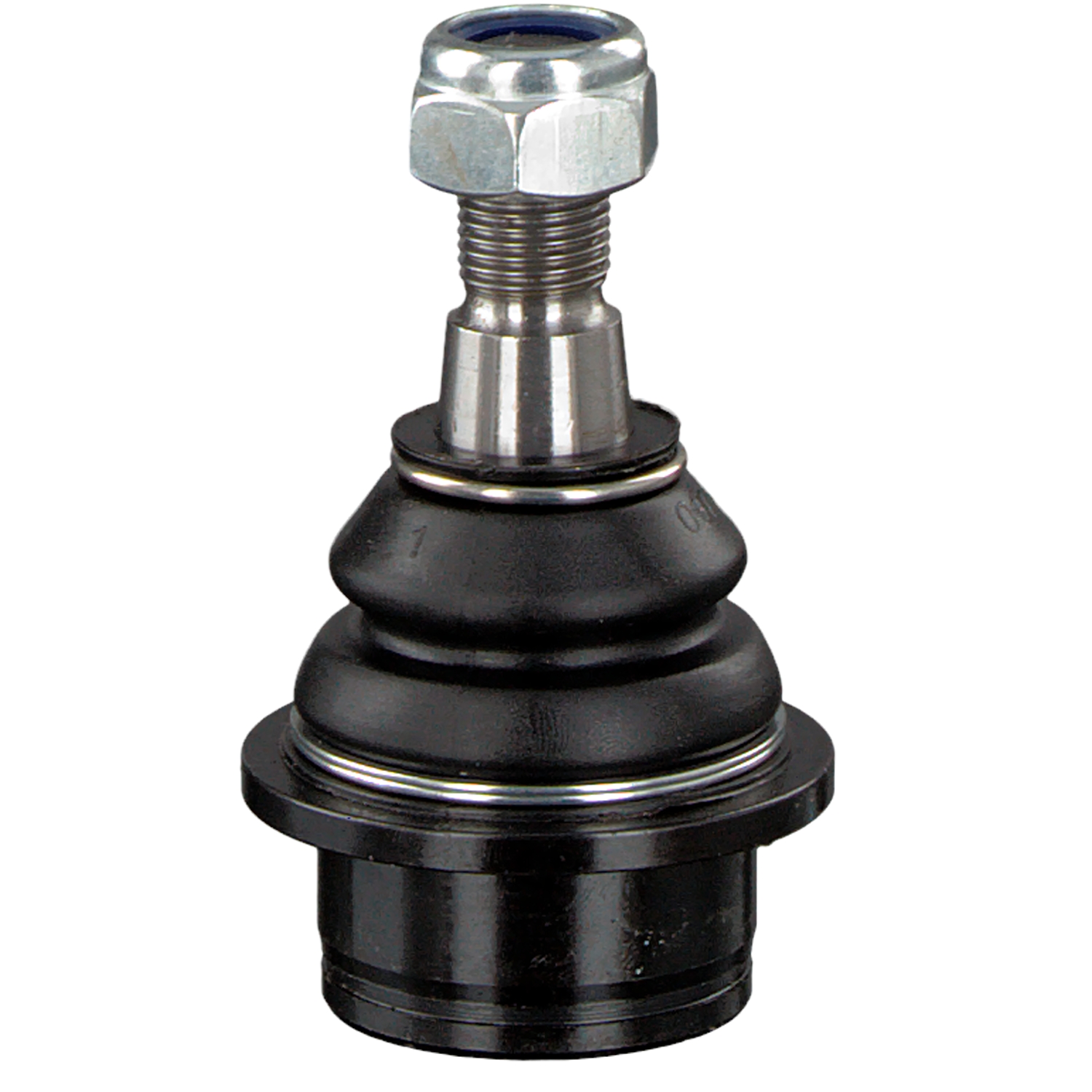

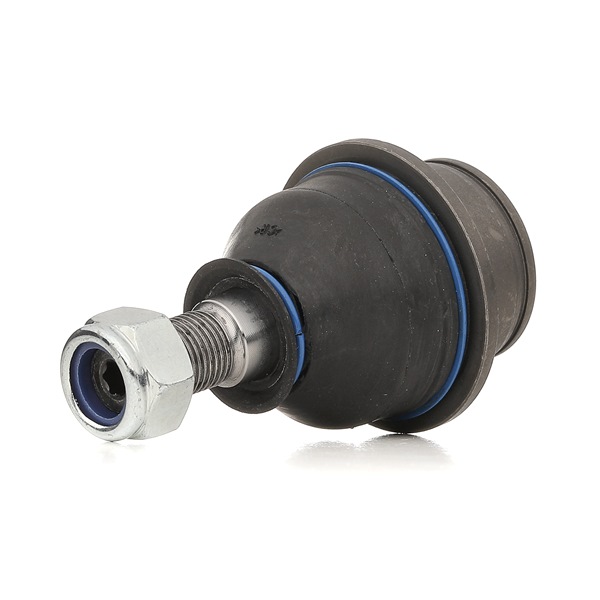

Visos dalys, kurias jums reikia pakeisti – Šarnyras Transit Custom V362 Bus (F3) ir kitiems FORD modeliams

Alternatyvios prekės

Šarnyras

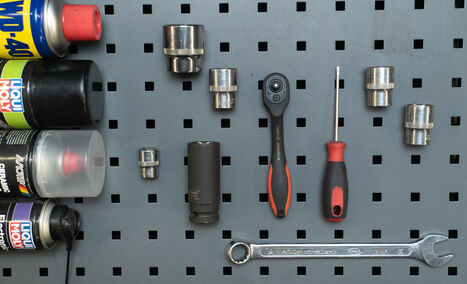

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. Reikiami įrankiai:

                      Vielinio šepečio

                      WD-40 purškalo

                      Universalaus valymo purškalo

                      Keraminio tepalo

                      Dinamometrinio rakto

                      8 mm galvutės

                      18 mm galvutės

                      19 mm galvutės

                      24 mm galvutės

                      36 mm galvutės

                      T50 Torx antgalio

                      21 mm smūginės ratų galvutės

                      Veržliarakčio su reketu arba elektrinio įrankio srieginių tvirtinimo elementų montavimui / demontavimui

                      Rankenos galvutėms

                      Išmušėjo

                      Plaktuko

                      Guminio plaktuko

                      Montavimo svirties

                      Ilgųjų replių

                      Teleskopinės magnetinės gaudyklės

                      Šarnyro nuėmėjo

                      Replių atraminiams žiedams

                      Šarnyrų nuėmėjų komplekto

                      Hidraulinio preso

                      Transmisijos domkrato arba antro transporto priemonės domkrato

                      Automobilinio keltuvo arba domkrato su stovais ir ratų atramomis

Įsigyti įrankius

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. AUTODOC rekomenduoja:

Kairės ir dešinės pusės rutulinio šarnyro keitimo procedūra yra identiška.
Atkreipkite dėmesį: visi darbai automobilyje - FORD TRANSIT CUSTOM Bus - turi būti atliekami su užgesintu varikliu.

Keitimo žingsnius atlikite tokia eilės tvarka:

Žingsnis 1

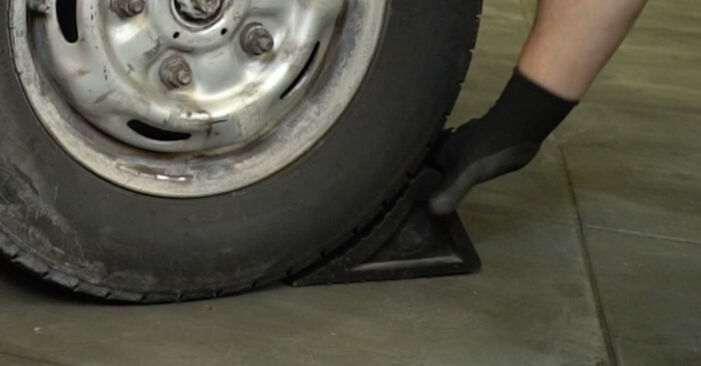

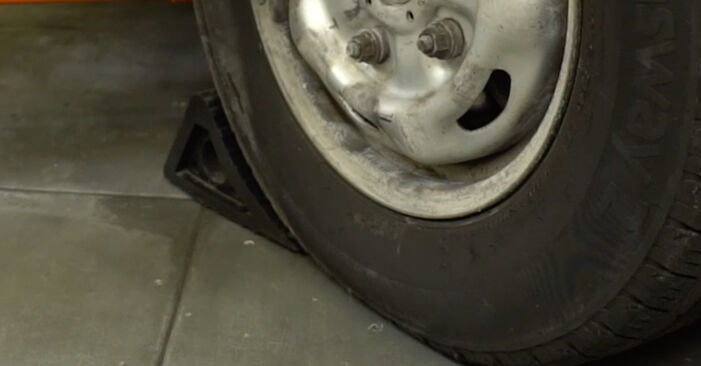

Užfiksuokite ratus atramomis.
Žingsnis 2

Nuimkite centrinį rato dangtelį.

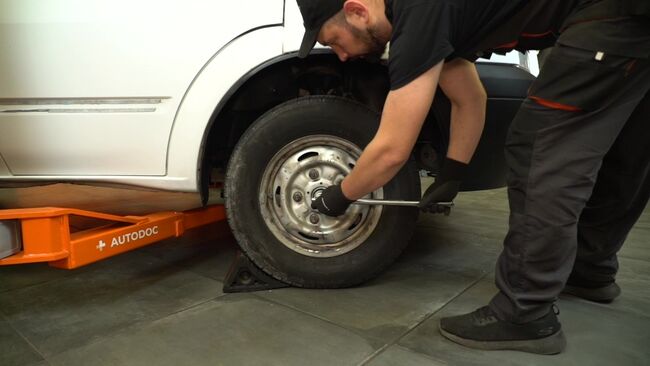

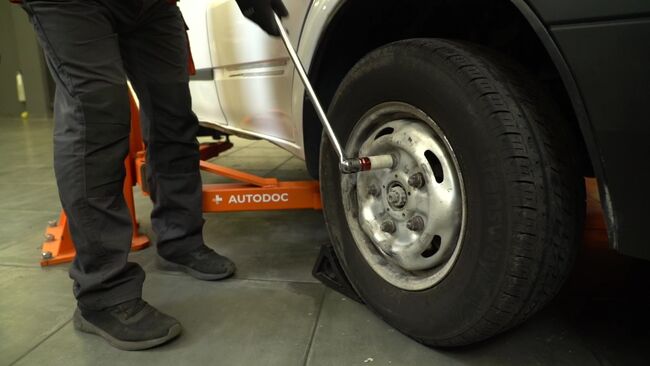

Žingsnis 3

Atlaisvinkite rato varžtus. Naudokite 21 mm smūginę ratų galvutę. Naudokite rankeną galvutėms.

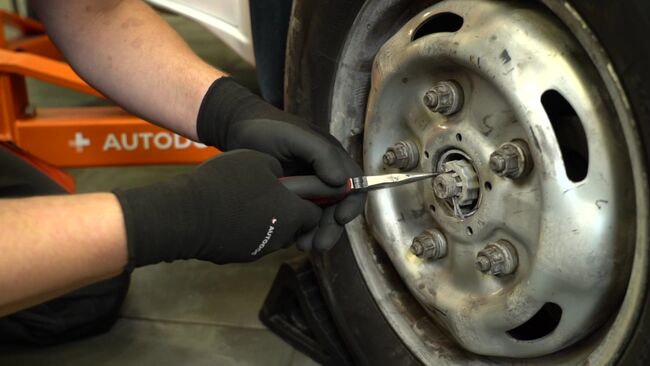

Žingsnis 4

Nuimkite veleno tvirtinimo detalę laikančią fiksavimo smeigę. Naudokite montavimo svirtį. Naudokite ilgąsias reples.

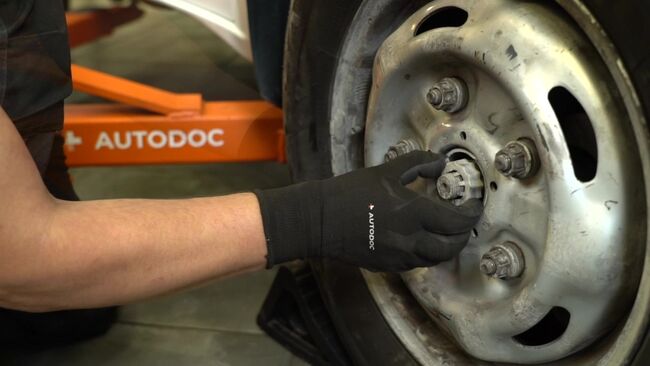

Žingsnis 5

Nuo veleno veržlės nuimkite dantytąjį dangtelį.

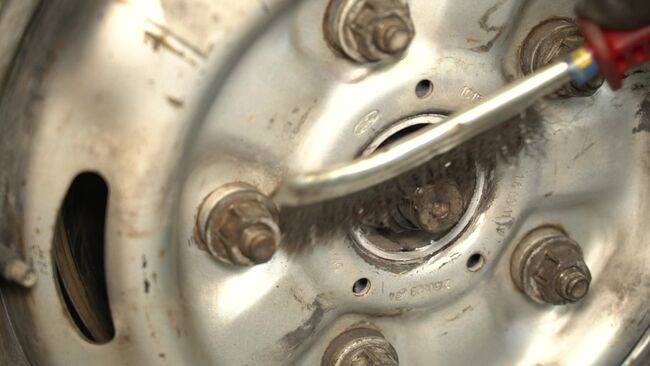

Žingsnis 6

Nuvalykite veleno veržlę. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 7

Atlaisvinkite veleno veržlę. Naudokite 36 mm galvutę. Naudokite rankeną galvutėms.
Žingsnis 8

Pakelkite transporto priemonę.

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. Profesionalai rekomenduoja:
Jeigu naudojate domkratą, įsitikinkite, kad automobilis pastatytas ant tvirto, lygaus paviršiaus.Būtinai papildomai užfiksuokite automobilį stovais.

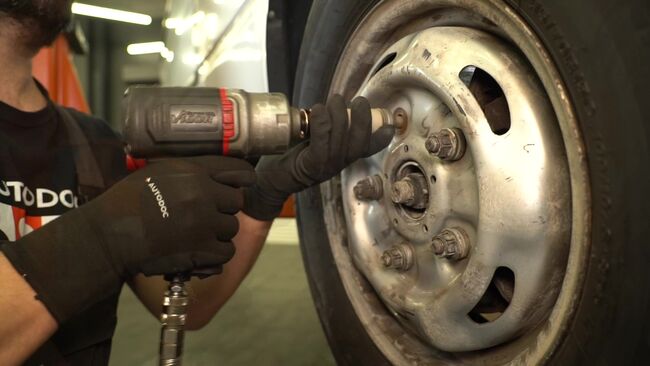

Žingsnis 9

Atsukite rato veržles.

Dėmesio!
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo veržles.
Žingsnis 10

Nuimkite ratą.
Žingsnis 11

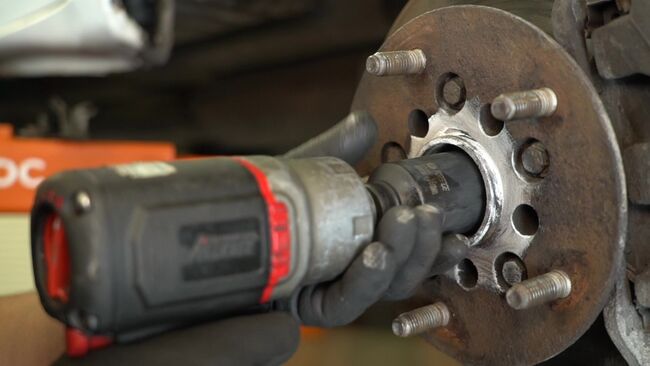

Atsukite veleno veržlę. Naudokite 36 mm galvutę. Naudokite reketinį raktą.
Žingsnis 12

Nuimkite veleno poveržlę. Naudokite teleskopinę magnetinę gaudyklę.

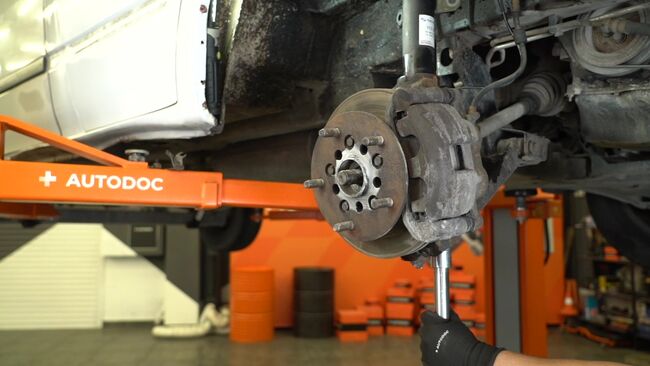

Žingsnis 13

Atremkite pakabos svirtį domkratu. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.

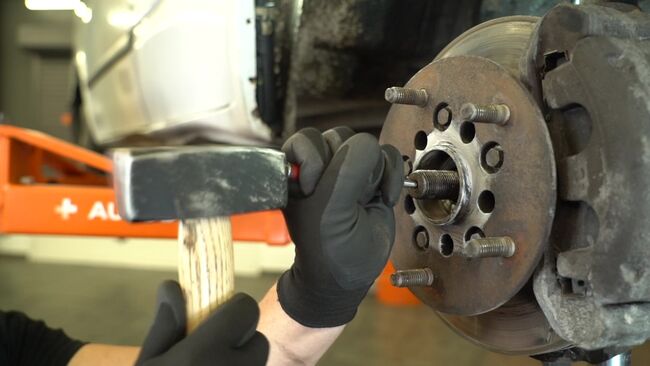

Žingsnis 14

Atjunkite pavaros veleną nuo pasukamojo kakliuko. Naudokite išmušėją. Naudokite plaktuką.
Žingsnis 15

Patraukite atramą iš po pakabos svirties.

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. AUTODOC ekspertai rekomenduoja:
Transmisijos arba transporto priemonės domkratą nuleiskite tolygiai, be staigių judesių, kad nepažeistumėte transporto priemonės mazgų ir mechanizmų.
Žingsnis 16

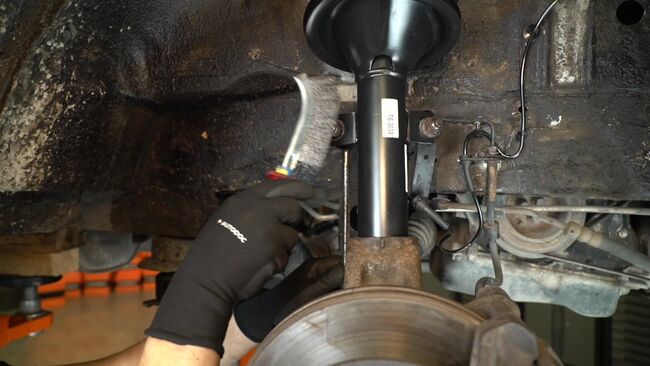

Nuvalykite tvirtinimo elementą, jungiantį stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 17

Atsukite tvirtinimo detalę, jungiančią stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite 19 mm galvutę. Naudokite reketinį raktą.
Žingsnis 18

Atjunkite stabilizatoriaus svirtį nuo pakabos statramsčio.
Žingsnis 19

Atjunkite ABS jutiklio laidus.

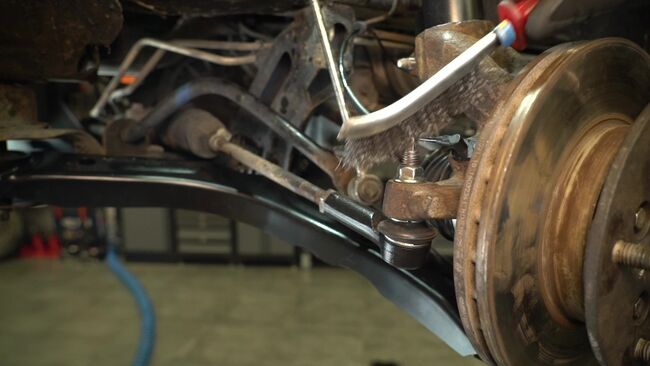

Žingsnis 20

Nuvalykite tvirtinimo detalę, jungiančią vairo traukės antgalį su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 21

Atsukite veržlę, jungiančią vairo traukės antgalį prie pasukamojo kakliuko. Naudokite 19 mm galvutę. Naudokite reketinį raktą.
Žingsnis 22

Atjunkite vairo traukės antgalį nuo pasukamojo kakliuko. Naudokite šarnyro numėjėą.
Žingsnis 23

Išvalykite ABS jutiklio tvirtinimą. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.

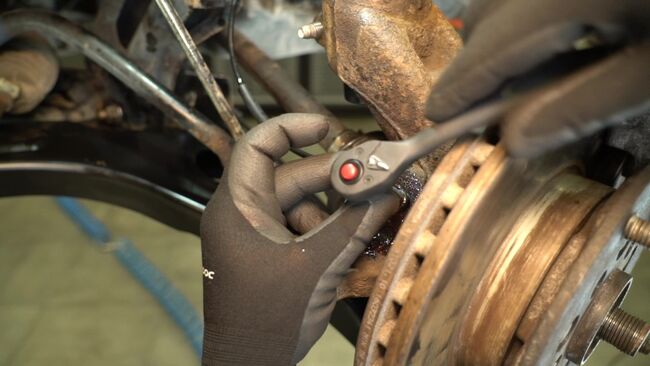

Žingsnis 24

Atsukite ABS jutiklio tvirtinimą. Naudokite 8 mm galvutę. Naudokite reketinį raktą.
Žingsnis 25

Nuimkite tvirtinimo varžtą.
Žingsnis 26

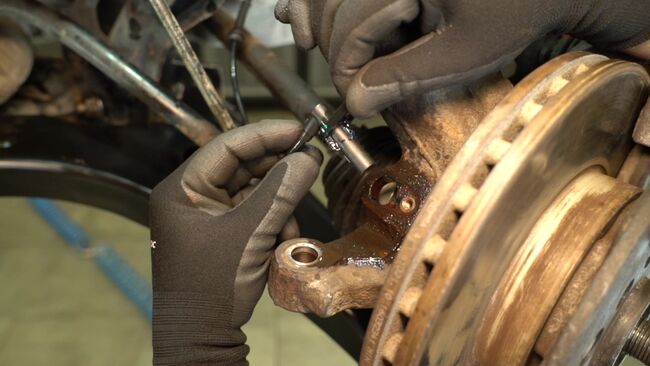

Nuimkite ABS jutiklį.

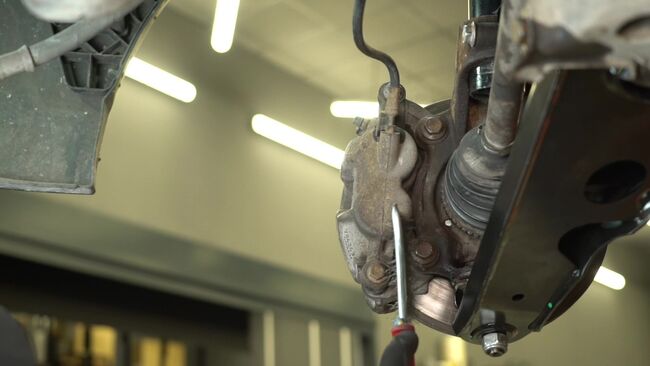

Žingsnis 27

Nuvalykite stabdžių suporto apkabos tvirtinimo detales. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 28

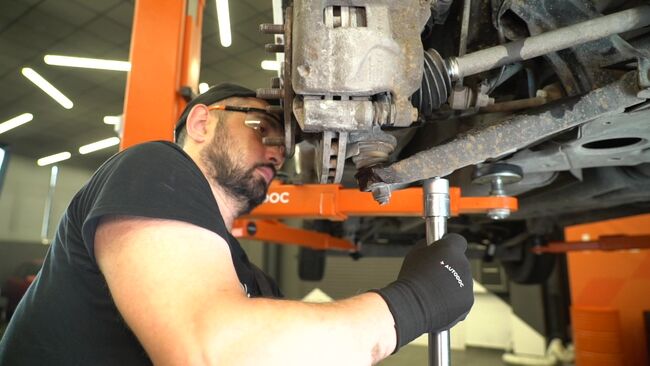

Atsukite stabdžių suporto apkabos tvirtinimus. Naudokite 18 mm galvutę. Naudokite rankeną galvutėms.
Žingsnis 29

Nuimkite tvirtinimo varžtus.

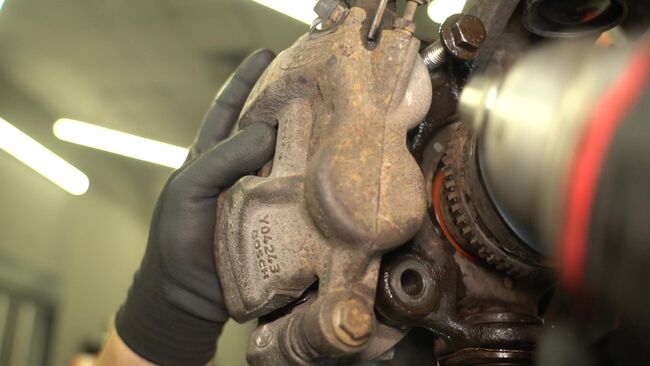

Žingsnis 30

Nuimkite stabdžių suportą kartu su apkaba.

AUTODOC eksperto rekomendacija:
Pririškite suportą prie pakabos arba prie kėbulo viela, neatjungdami jo nuo stabdžių žarnelės, kad neatidarytumėte stabdžių magistralės.Įsitikinkite, kad stabdžių suportas nėra pakibęs ant stabdžių žarnelės.Nespauskite stabdžių pedalo, kai stabdžių suportas yra nuimtas. Tokiu atveju stūmoklis gali iškristi iš suporto angos, dėl ko gali ištekėti stabdžių skystis ir į sistemą patekti oro.

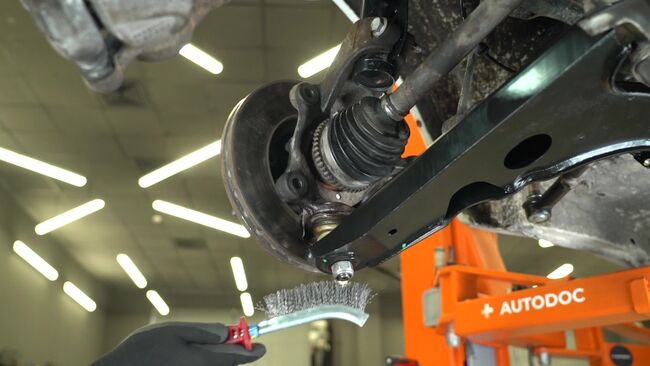

Žingsnis 31

Nuvalykite tvirtinimo elementą, jungiantį rutulinį šarnyrą su pakabos svirtimi. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 32

Atsukite tvirtinimą, jungiantį rutulinį šarnyrą su pakabos svirtimi. Naudokite 24 mm galvutę. Naudokite reketinį raktą.
Žingsnis 33

Atremkite pasukamąjį kakliuką. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.

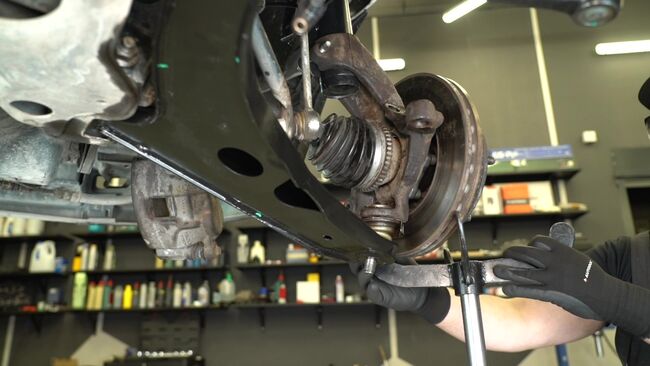

Žingsnis 34

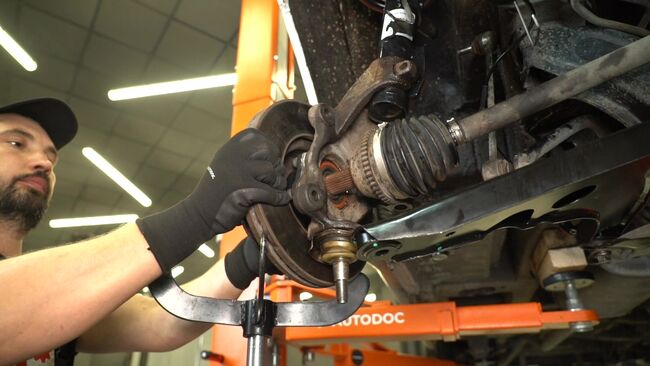

Atjunkite pakabos svirtį nuo šarnyro. Naudokite šarnyro numėjėą. Naudokite montavimo svirtį.
Žingsnis 35

Nuvalykite apatinį pakabos statramsčio tvirtinimo elementą, jungiantį jį su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.

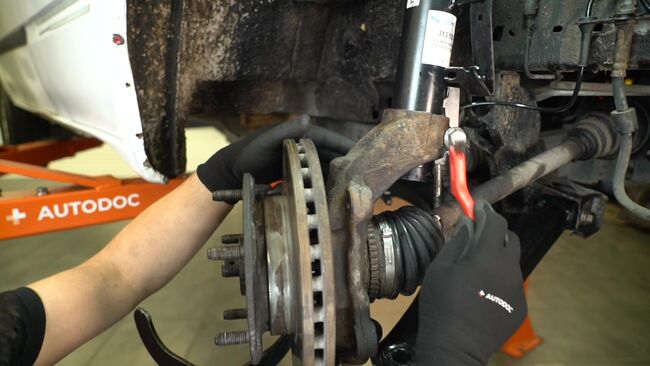

Žingsnis 36

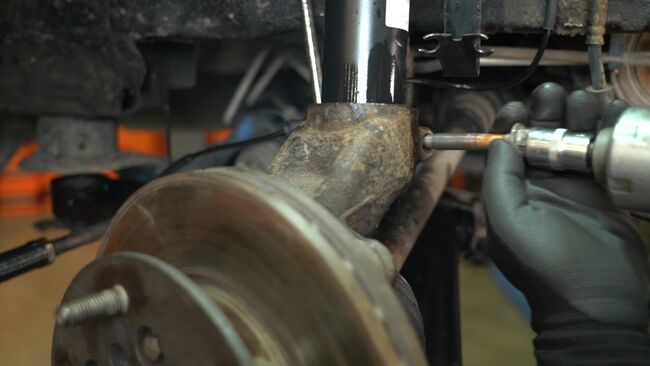

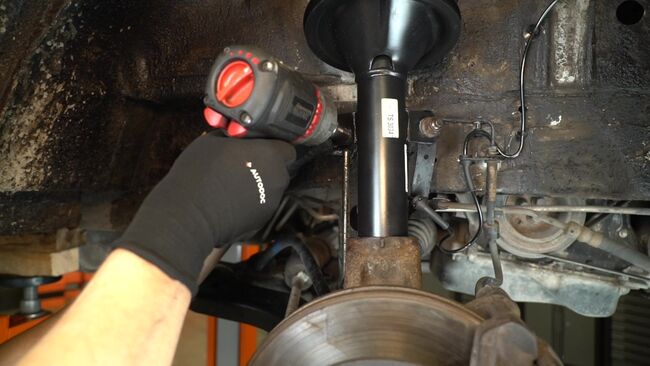

Atsukite apatinį pakabos statramsčio tvirtinimo elementą. Naudokite 18 mm galvutę. Naudokite reketinį raktą.
Žingsnis 37

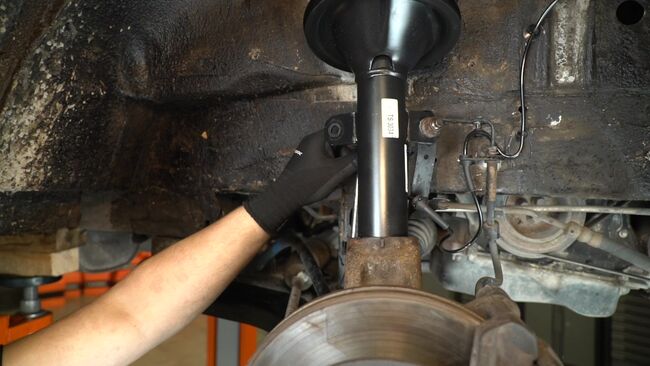

Nuimkite tvirtinimo varžtą.
Žingsnis 38

Išimkite pavaros veleną iš pasukamojo kakliuko.

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. Patarimas:
Įsitikinkite, kad pavaros velenas nėra pakibusioje padėtyje.
Žingsnis 39

Atjunkite pasukamąjį kakliuką nuo pakabos statramsčio. Naudokite guminį plaktuką. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.
Žingsnis 40

Nuimkite pasukamąjį kakliuką kartu su rato stebule.

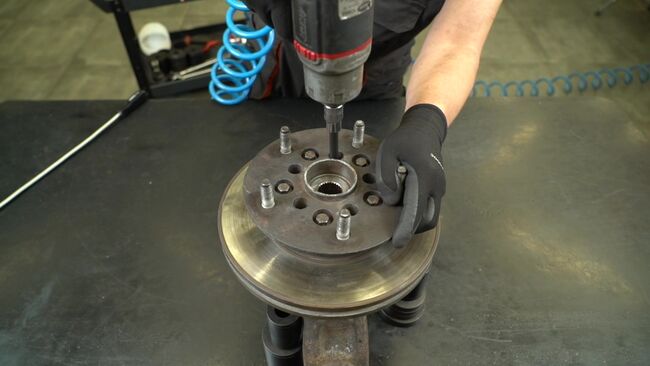

Žingsnis 41

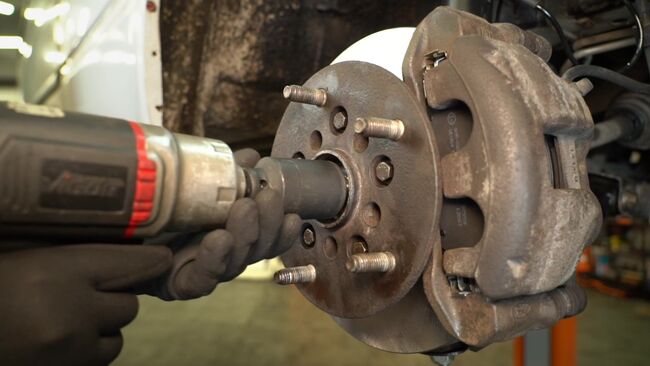

Atsukite rato guolio tvirtinimo detales. Naudokite T50 Torx antgalį. Naudokite reketinį raktą.

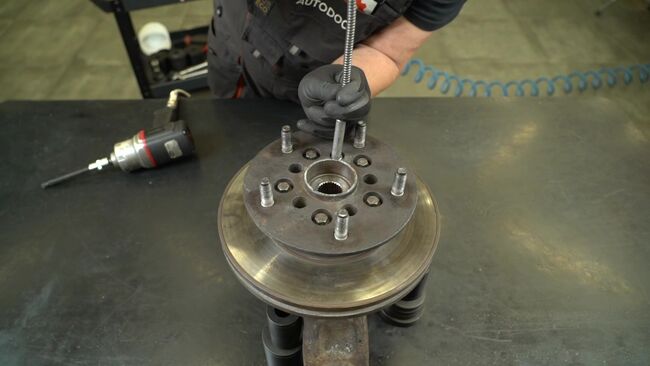

Žingsnis 42

Nuimkite tvirtinimo varžtus. Naudokite teleskopinę magnetinę gaudyklę.
Žingsnis 43

Išimkite rato stebulę kartu su stabdžių disku.

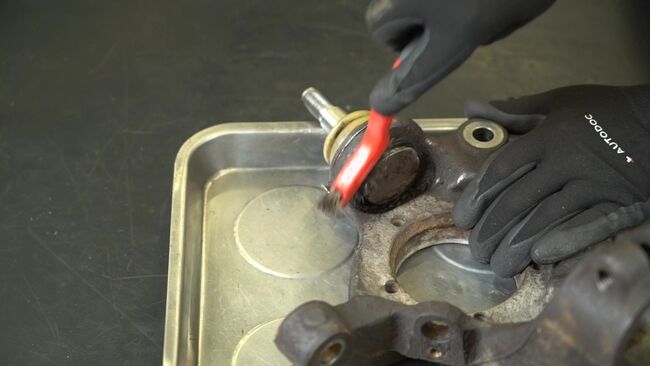

Žingsnis 44

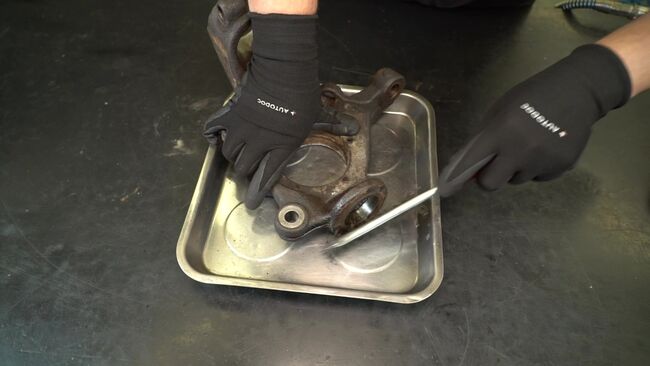

Nuvalykite sritį, kurioje rutulinis šarnyras pritvirtintas prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite WD-40 purškalą.
Žingsnis 45

Nuimkite fiksavimo žiedą. Naudokite reples atraminiams žiedams.
Žingsnis 46

Išspauskite rutulinį šarnyrą iš pasukamojo kakliuko. Naudokite šarnyrų nuėmėjų komplektą.
Žingsnis 47

Išvalykite rutulinio šarnyro montavimo vietą. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 48

Įspauskite naują rutulinį šarnyrą į pasukamąjį kakliuką. Naudokite šarnyrų nuėmėjų komplektą.

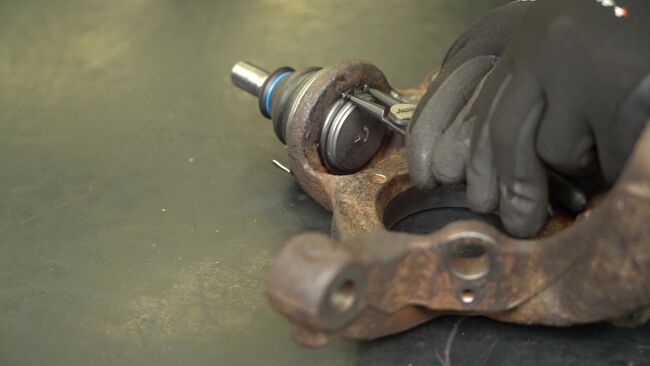

Žingsnis 49

Sumontuokite fiksavimo žiedą. Naudokite reples atraminiams žiedams.
Žingsnis 50

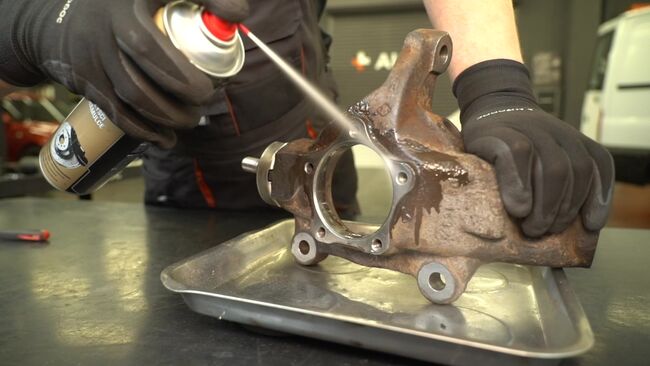

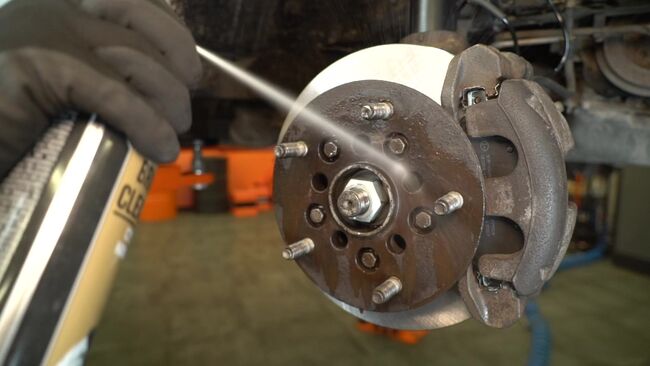

Nuvalykite rato stebulės tvirtinimo vietą ant pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.

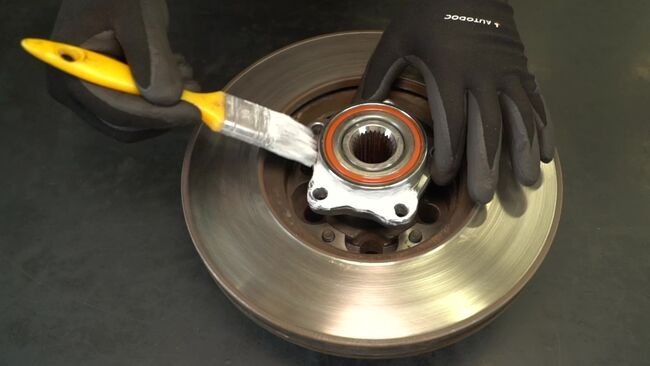

Žingsnis 51

Apdorokite rato guolio montavimo paviršių. Naudokite keraminį tepalą.

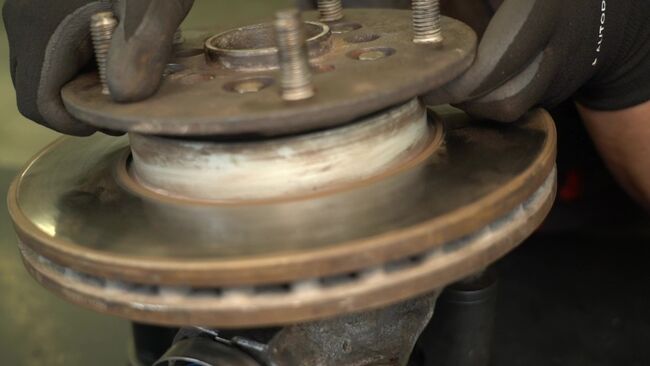

Žingsnis 52

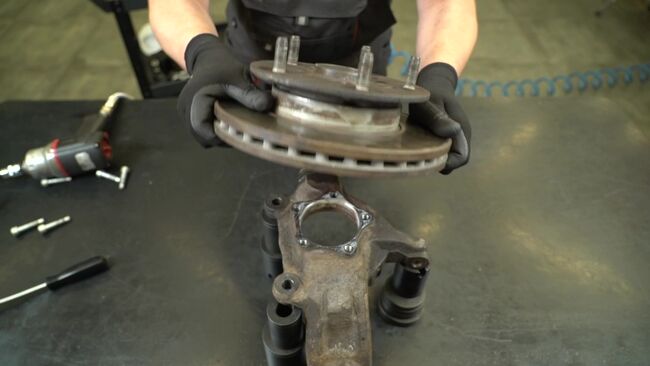

Sumontuokite rato stebulę kartu su stabdžių disku.

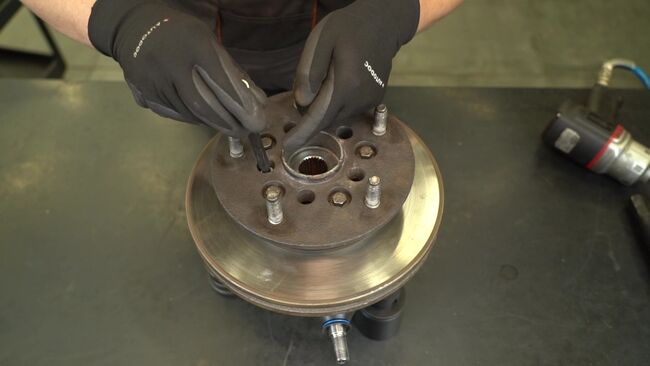

Žingsnis 53

Sumontuokite tvirtinimo varžtus.

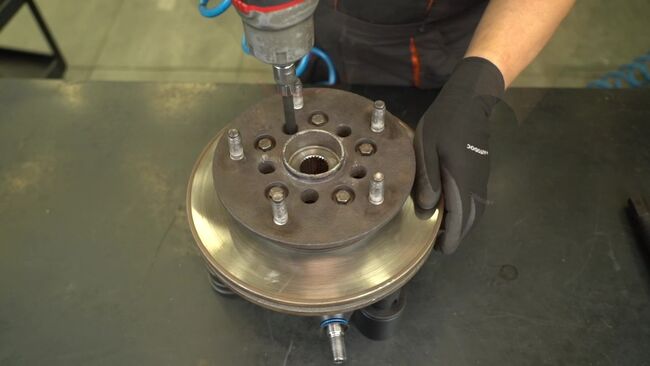

Žingsnis 54

Įsukite rato guolio tvirtinimo detales. Naudokite T50 Torx antgalį. Naudokite reketinį raktą.

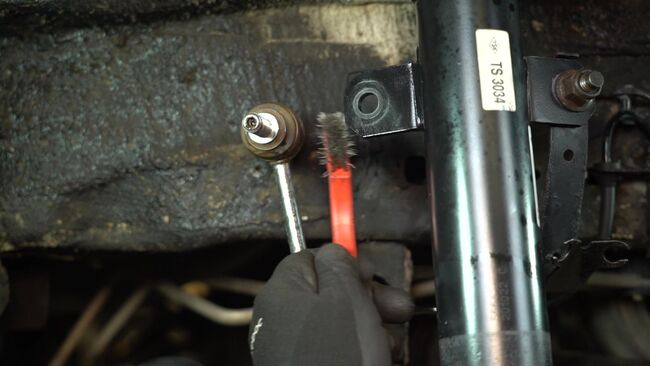

Žingsnis 55

Nuvalykite susiliečiančius stabilizatoriaus svirties ir pakabos statramsčio paviršius. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 56

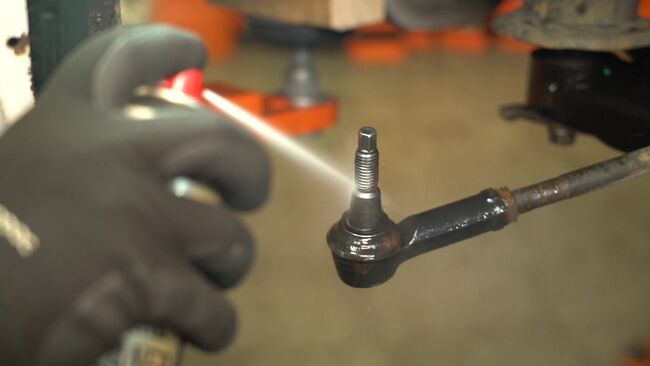

Nuvalykite vairo traukės antgalio tvirtinimo vietą. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.

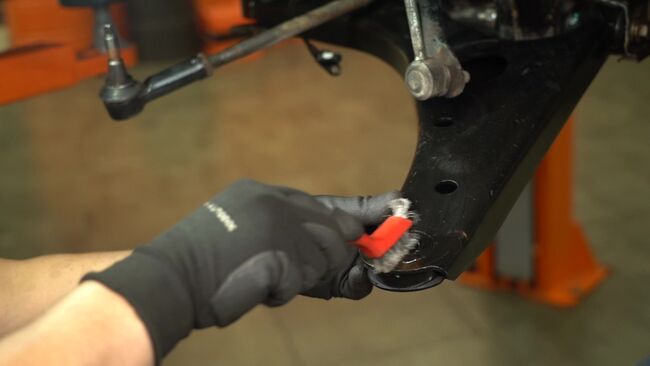

Žingsnis 57

Nuvalykite rutulinio šarnyro tvirtinimo vietą ant pakabos svirties. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 58

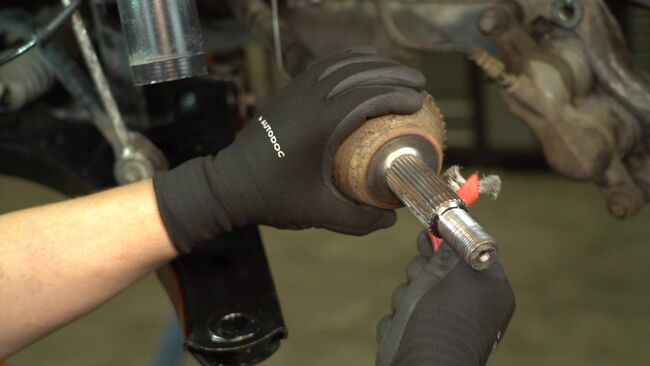

Išvalykite pusašio šarnyro pleištus. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.

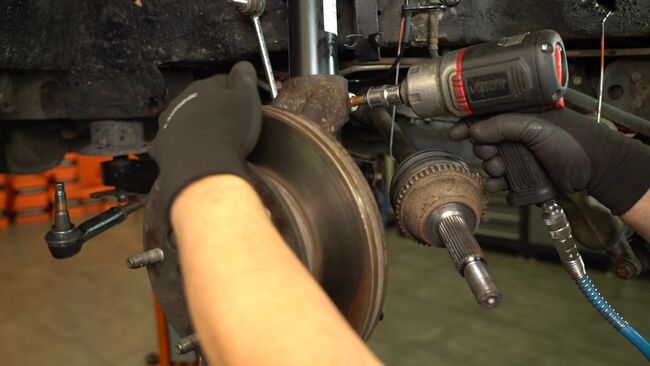

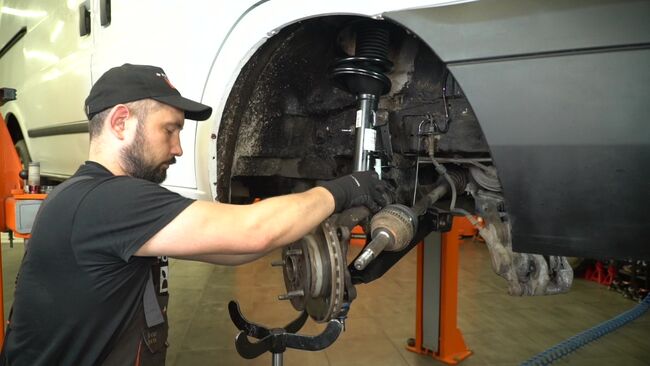

Žingsnis 59

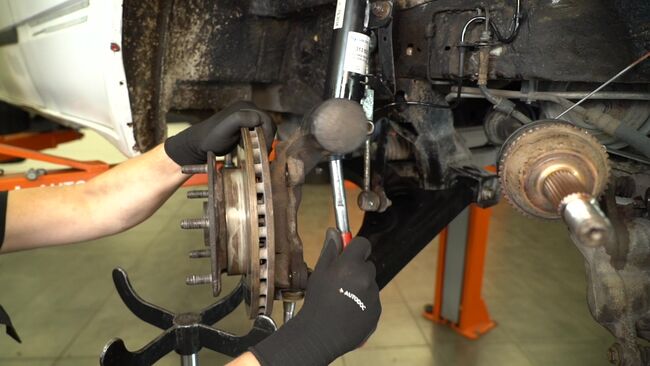

Sumontuokite su rato stebule sujungtą pasukamąjį kakliuką. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.

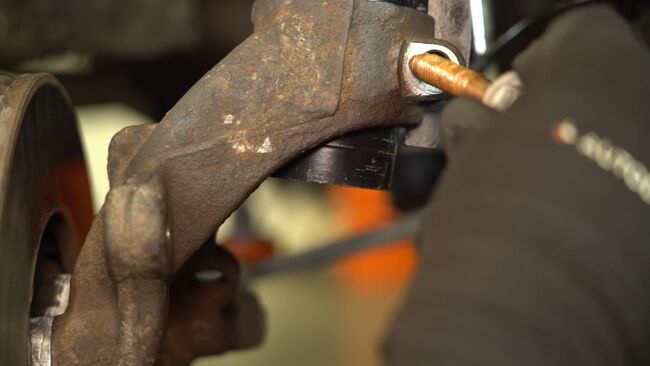

Žingsnis 60

Sumontuokite tvirtinimo varžtą.
Žingsnis 61

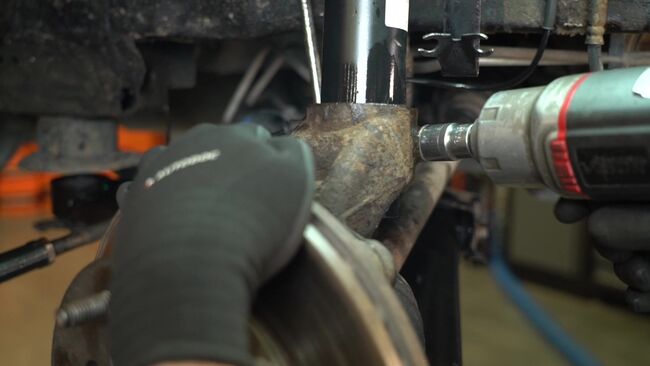

Įsukite varžtą, jungiantį pakabos statramstį su pasukamuoju kakliuku. Naudokite 18 mm galvutę. Naudokite reketinį raktą.

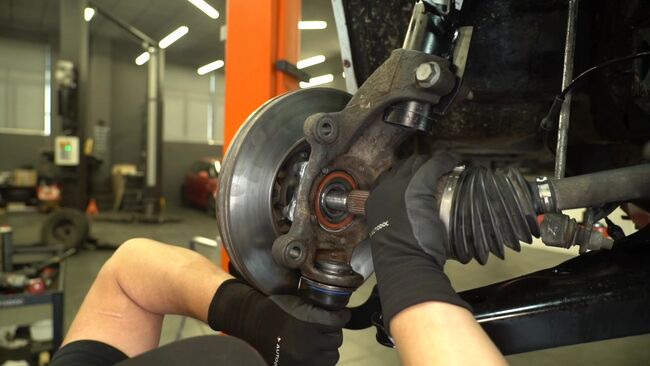

Žingsnis 62

Sumontuokite pavaros veleną.
Žingsnis 63

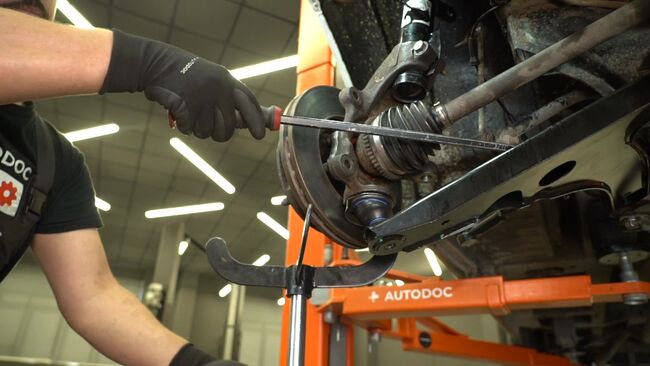

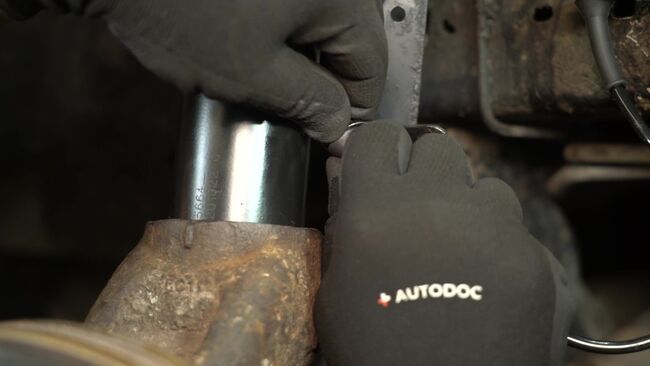

Prijunkite pakabos svirtį prie rutulinio šarnyro. Naudokite montavimo svirtį.

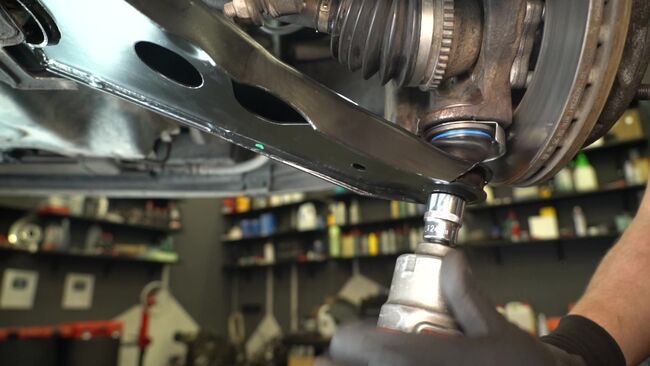

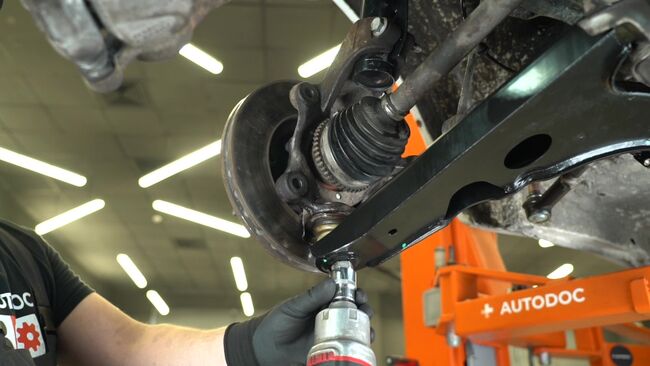

Žingsnis 64

Užsukite ir priveržkite tvirtinimo detalę, jungiančią pakabos svirtį su rutuliniu šarnyru. Naudokite 24 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 150 Nm.

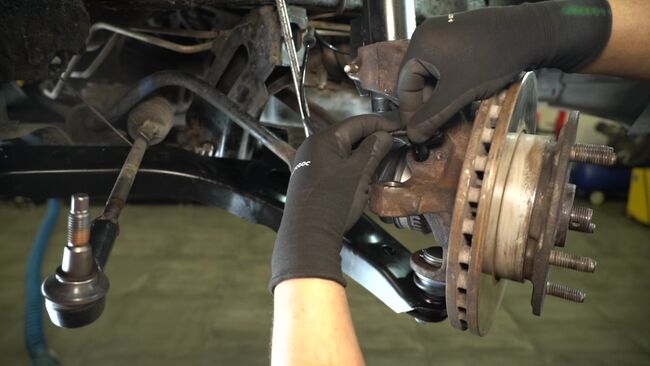

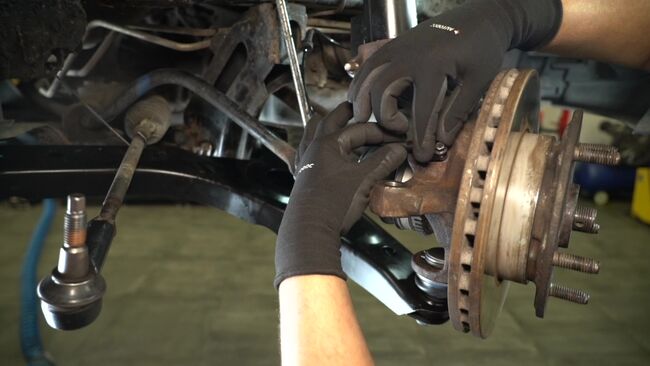

Žingsnis 65

Sumontuokite ABS jutiklį.

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. Patarimas iš AUTODOC ekspertų:
Norint išvengti jutiklio prilipimo, prieš montuodami jo tvirtinimo vietą patepkite tepalu.
Žingsnis 66

Sumontuokite tvirtinimo varžtą.

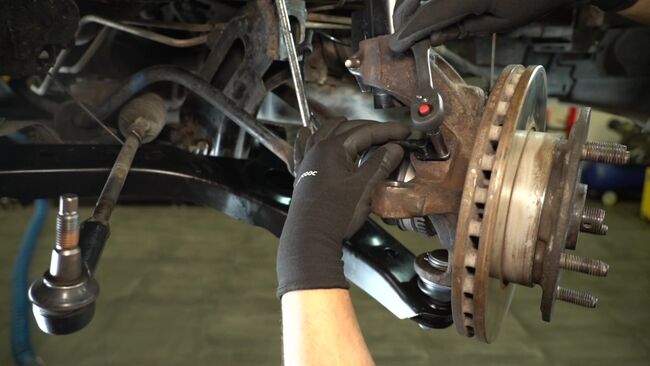

Žingsnis 67

Įsukite ABS jutiklio tvirtinimo detalę. Naudokite 8 mm galvutę. Naudokite reketinį raktą.
Žingsnis 68

Užfiksuokite ABS jutiklio laidus.
Žingsnis 69

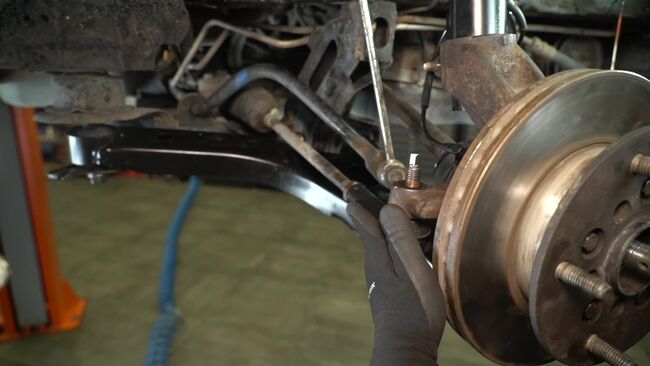

Prijunkite vairo traukės antgalį prie pasukamojo kakliuko.
Žingsnis 70

Užsukite ir priveržkite veržlę, jungiančią vairo traukės antgalį su pasukamuoju kakliuku. Naudokite 19 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 80 Nm.
Žingsnis 71

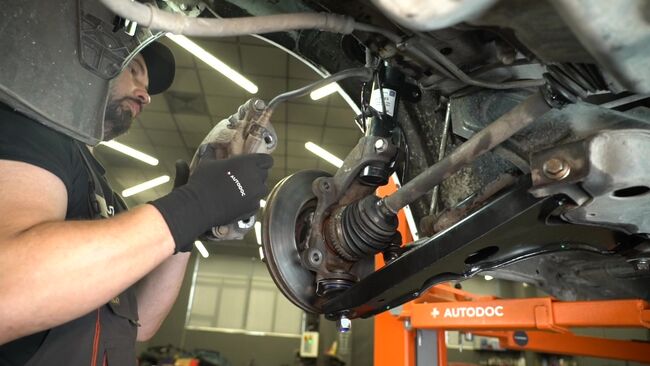

Stabdžių suportą sumontuokite kartu su jo apkaba.
Žingsnis 72

Sumontuokite tvirtinimo varžtus.
Žingsnis 73

Įsukite ir priveržkite stabdžių suportų apkabos tvirtinimo elementus. Naudokite 18 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 175 Nm.

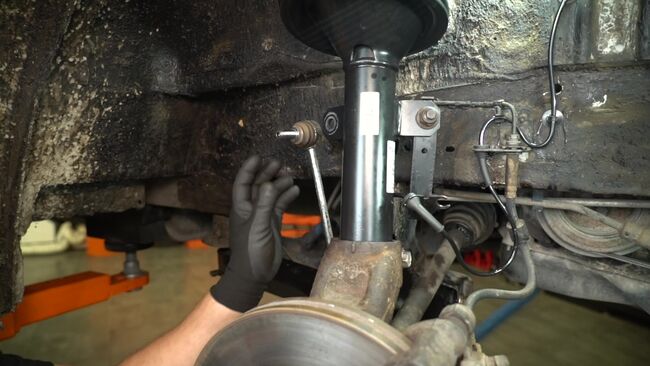

Žingsnis 74

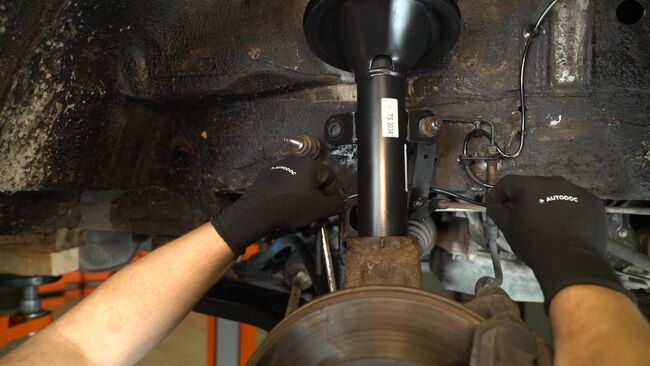

Sumontuokite stabilizatoriaus svirtį ir užveržkite tvirtinimo veržlę.

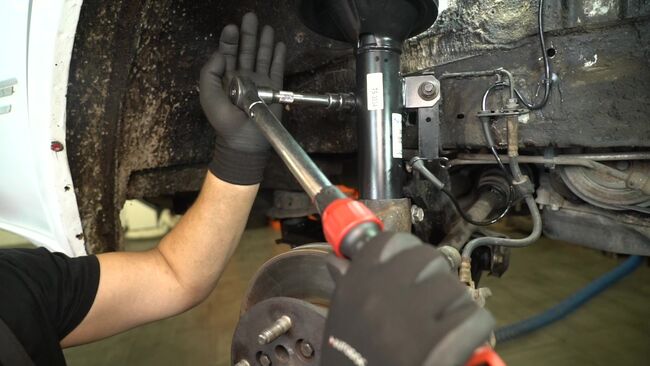

Žingsnis 75

Priveržkite tvirtinimo detalę, jungiančią stabilizatoriaus svirtį su pakabos statramsčiu. Naudokite 19 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 55 Nm.
Žingsnis 76

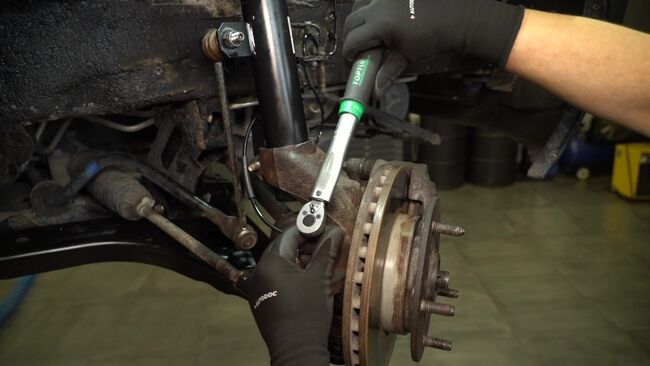

Priveržkite ABS jutiklio tvirtinimą. Naudokite 8 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 11 Nm.

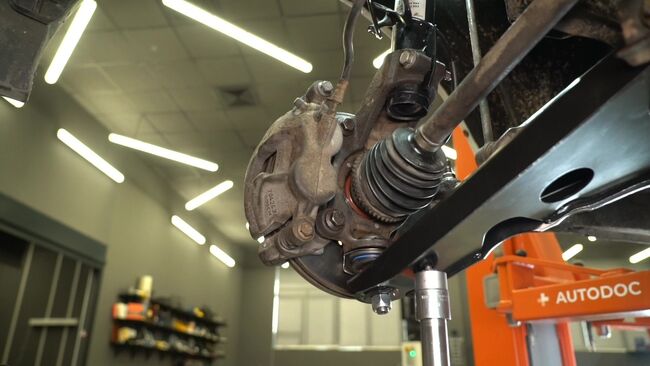

Žingsnis 77

Atremkite pakabos svirtį domkratu. Naudokite transmisijos domkratą arba dar vieną transporto priemonės domkratą.

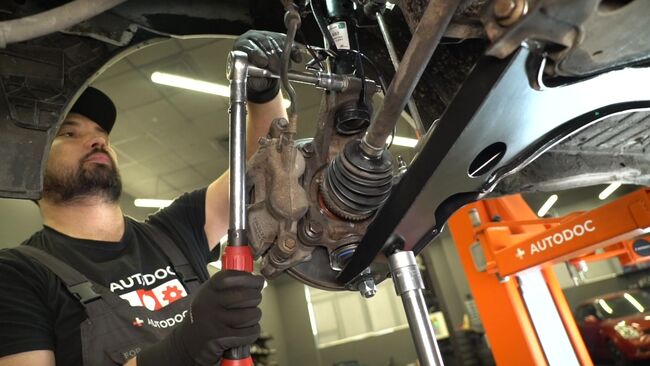

Žingsnis 78

Priveržkite apatinį pakabos statramsčio tvirtinimo elementą. Naudokite 18 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 100 Nm + 180°.

Svarbu!
Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 79

Užveržkite rato guolio tvirtinimo detales. Naudokite T50 Torx antgalį. Naudokite dinamometrinį raktą. Priveržimo momentas: 53 Nm.
Žingsnis 80

Surinkimo metu naudokite naujų veleno veržlių rinkinį: poveržlę, veržlę, dantytąjį dangtelį ir fiksavimo smeigę.

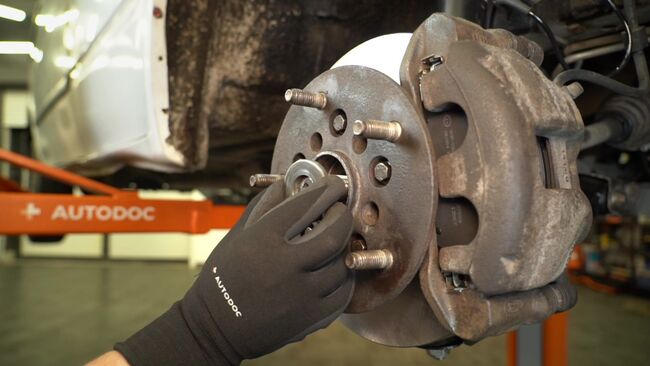

Žingsnis 81

Sumontuokite veleno poveržlę.
Žingsnis 82

Užsukite veleno veržlę. Naudokite 36 mm galvutę. Naudokite reketinį raktą.
Žingsnis 83

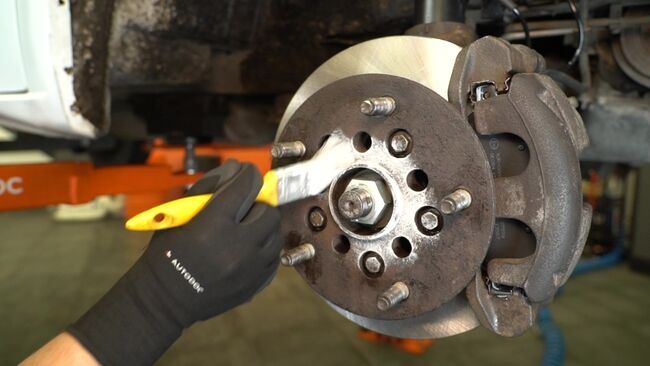

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį. Naudokite universalų valymo purškalą.
Žingsnis 84

Apdorokite rato stebulės paviršių, kuris liečiasi su ratlankiu. Naudokite keraminį tepalą.
Žingsnis 85

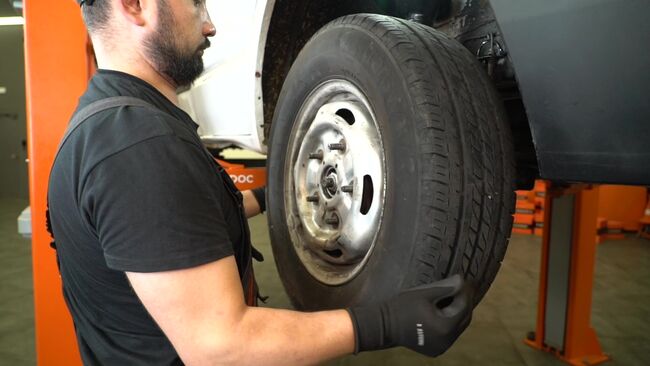

Sumontuokite ratą.

Keitimas: šarnyro – FORD TRANSIT CUSTOM Bus. AUTODOC rekomenduoja:
Norėdami išvengti sužalojimų, laikykite ratą, kai įsukate tvirtinimo veržles.
Žingsnis 86

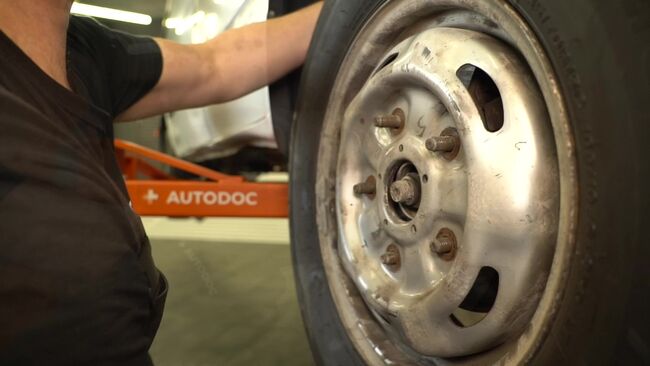

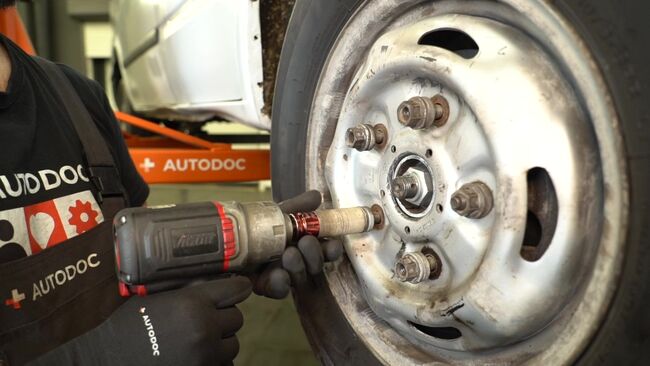

Prisukite rato tvirtinimo veržles. Naudokite 21 mm smūginę ratų galvutę. Naudokite reketinį raktą.

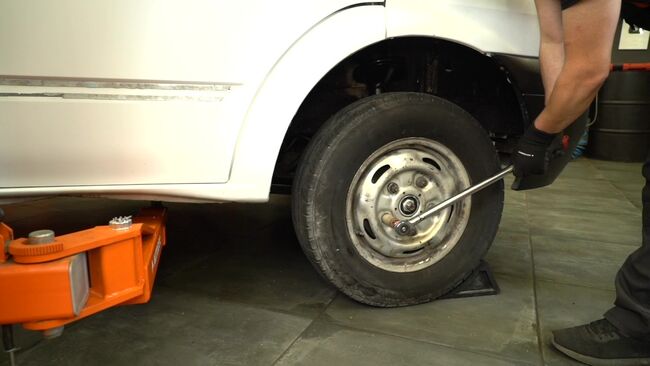

Žingsnis 87

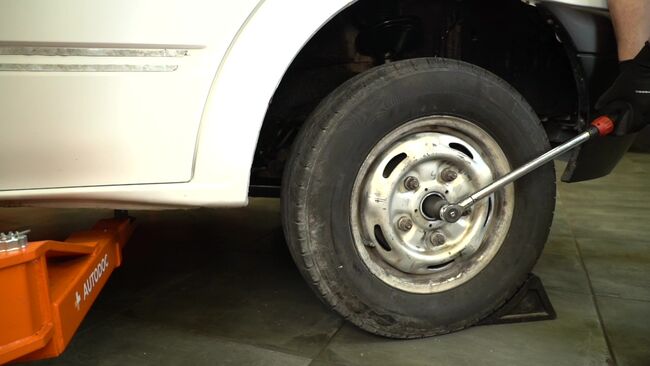

Nuleiskite automobilį ir kryžmine tvarka priveržkite rato veržles. Naudokite 21 mm smūginę ratų galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 200 Nm.
Žingsnis 88

Priveržkite veleno veržlę. Naudokite 36 mm galvutę. Naudokite dinamometrinį raktą. Priveržimo momentas: 320 Nm.

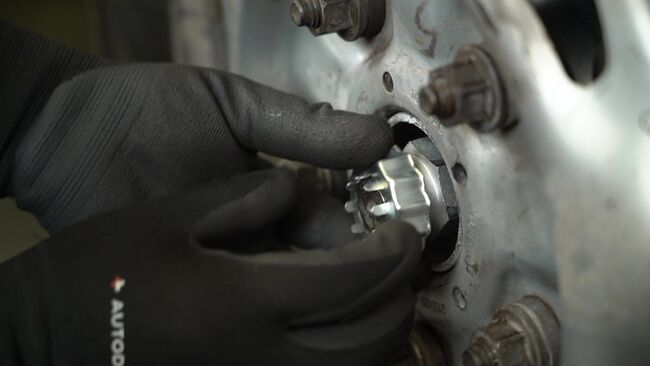

Žingsnis 89

Ant veleno veržlės užmaukite dantytąjį dangtelį.
Žingsnis 90

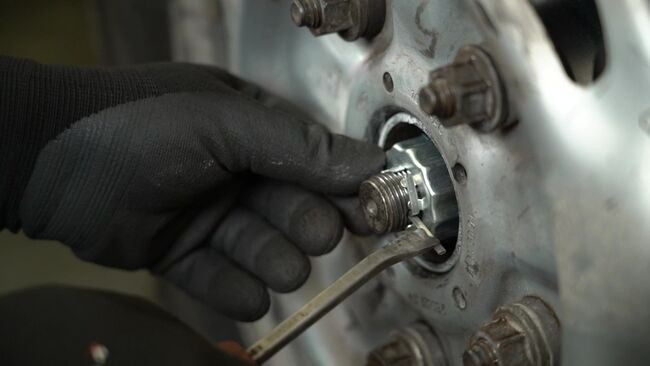

Įstatykite fiksavimo smeigę. Naudokite montavimo svirtį.
Žingsnis 91

Patraukite domkratą, stovus ir ratų atramas.
