Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
BMW 5 Sedanas (E60) 525 d, BMW 5 Touring (E61) 525 d

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

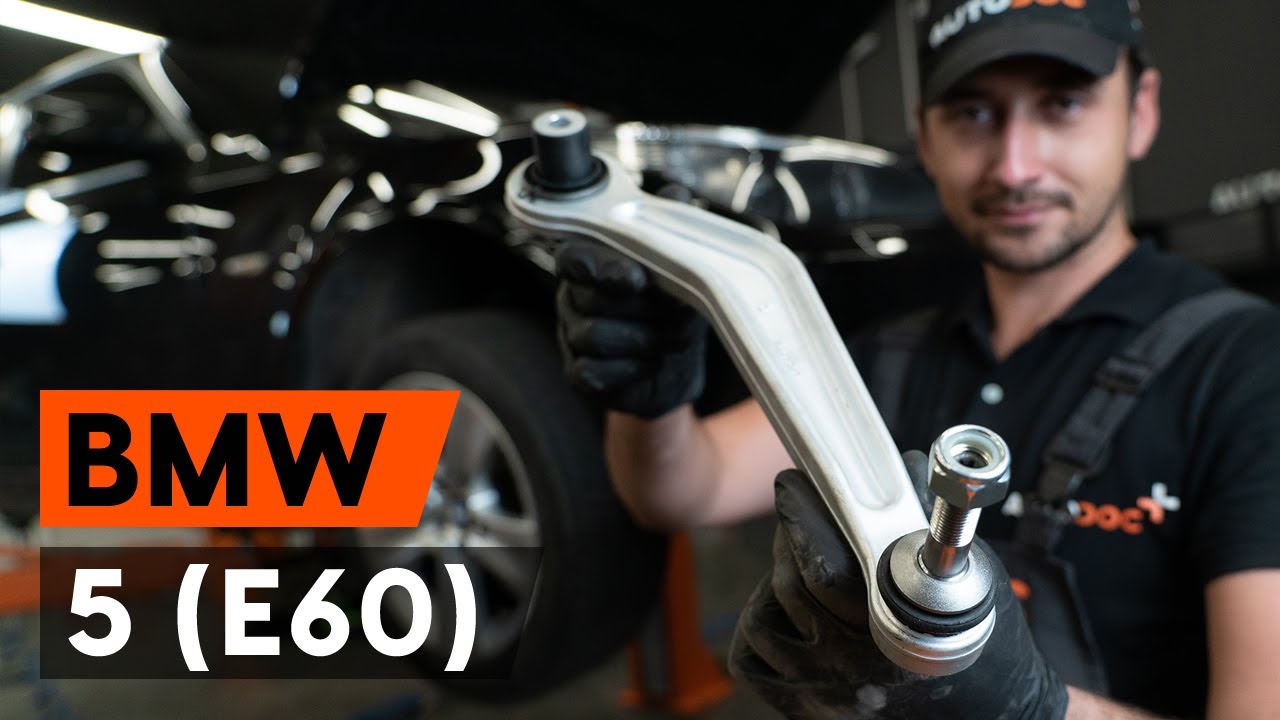

Kaip pakeisti galiniai vikšro valdymo svirtis BMW E60 [AUTODOC PAMOKA]

Keitimas: galinė viršutinė svirtis – BMW E60. Reikiamų įrankių sąrašas:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Kombinuotas veržliaraktis Nr. 18

                        Kombinuotas veržliaraktis Nr. 21

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 21

                        Torx antgalis T40

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Dinamometrinis raktas

                        Sriegiklio laikiklis

                        Laužtuvas

                        Rato atrama

Visos dalys, kurias jums reikia pakeisti – Vikšro Valdymo Svirtis 5 Sedanas (E60) ir kitiems BMW modeliams

BMW 5 Sedanas (E60) 525 d

BMW 5 Touring (E61) 525 d

BMW 5 Sedanas (E60) 525 d

BMW 5 Touring (E61) 525 d

BMW 5 Sedanas (E60) 525 d

BMW 5 Touring (E61) 525 d

Keitimas: galinė viršutinė svirtis – BMW E60. AUTODOC ekspertai rekomenduoja:

Veiksmų seka keičiant dešines ir kaires viršutines svirtis yra identiška.
Atkreipkite dėmesį: visi darbai automobilyje - BMW E60 - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 3

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 4

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje BMW E60.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Atjunkite stabdžių kaladėlių nusidėvėjimo daviklį.

Atkreipkite dėmesį!

Kai kuriuose automobiliuose nebus stabdžių kaladėlių nusidėvėjimo daviklio.
Žingsnis 7

Išvalykite stabdžių suporto apkabos tvirtinimą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 8

Atsukite stabdžių apkabos kabės tvirtinimą.Naudokite torcinę galvutę Nr. 18.Naudokite sriegiklio laikiklį.
Žingsnis 9

Nuimkite stabdžių suportą kartu su apkaba.

Keitimas: galinė viršutinė svirtis – BMW E60. Profesionalai rekomenduoja:

Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.
Žingsnis 10

Išvalykite svirties tvirtinimą prie porėmio.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 11

Atsukite svirties tvirtinimą nuo subrėmo.Naudokite kombinuotą veržliaraktį Nr. 18 (2 detalės).
Žingsnis 12

Atjunkite ABS daviklio laidus.Naudokite laužtuvą.
Žingsnis 13

Išvalykite visus svirties sujungimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 14

Atsukite fiksatorių, jungiantį pakabos svirtį su galiniu kakliuku.Naudokite kombinuotą veržliaraktį Nr. 21.Naudokite Torx T 40.Naudokite terkšlinį raktą.
Žingsnis 15

Nuimkite tvirtinimo varžtą.
Žingsnis 16

Išimkite galinę viršutinę svirtį.
Žingsnis 17

Išvalykite montavimo vietas ir pakabos svirties sriegius.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 18

Sumontuokite galinę viršutinę svirtį.

Keitimas: galinė viršutinė svirtis – BMW E60. AUTODOC rekomenduoja:

Montavimo proceso metu naudokite tik naujus varžtus ir veržles.Nepažeiskite atramos traukės gaubto.
Žingsnis 19

Įdėkite tvirtinimo varžtą.
Žingsnis 20

Prisukite svirties tvirtinimą prie galinio kakliuko.Naudokite torcinę galvutę Nr. 21.Naudokite terkšlinį raktą.
Žingsnis 21

Paremkite pasukamąjį kakliuką.Naudokite hidraulinį pakelėją.
Žingsnis 22

Priveržkite tvirtinimo elementą, jungiantį pakabos svirtį su galiniu kakliuku.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 72 Nm.
Žingsnis 23

Priveržkite svirties tvirtinimą prie subrėmo.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 80 Nm.
Žingsnis 24

Išimkite atramą iš po pasukamojo kakliuko.

AUTODOC rekomenduoja:

Keitimas: galinė viršutinė svirtis – BMW E60. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 25

Prijunkite ABS daviklio laidus.
Žingsnis 26

Sumontuokite stabdžių suportą kartu su apkaba.
Žingsnis 27

Priveržkite stabdžių apkabos kabės tvirtinimą.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 75 Nm.
Žingsnis 28

Prijunkite stabdžių kaladėlių nusidėvėjimo daviklį.
Žingsnis 29

Apdorokite visus svirties sujungimus.Naudokite varinį tepalą.
Žingsnis 30

Išvalykite ratlankio montavimo vietą.Naudokite vielinį šepetį.
Žingsnis 31

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu.Naudokite varinį tepalą.
Žingsnis 32

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

Keitimas: galinė viršutinė svirtis – BMW E60. Patarimas iš AUTODOC:

Po užpurškimo palaukite kelias minutes.
Žingsnis 33

Uždėkite ratą.

Keitimas: galinė viršutinė svirtis – BMW E60. Patarimas:

Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 34

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 35

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 36

Išimkite kėlimo įrenginius ir pleištus po ratais.
