Kaip pakeisti Audi A4 B5 sedan pakabos statramstis: priekis - keitimo instrukcija

atsisiuntimų: 1

Peržiūrų: 8

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
AUDI A4 Sedanas (8D2, B5) 1.8, AUDI A4 Sedanas (8D2, B5) 1.8 T, AUDI A4 Sedanas (8D2, B5) 2.6, AUDI A4 Sedanas (8D2, B5) 2.8, AUDI A4 Sedanas (8D2, B5) 1.9 TDI, AUDI A4 Sedanas (8D2, B5) 1.8 quattro, AUDI A4 Sedanas (8D2, B5) 1.8 T quattro, AUDI A4 Sedanas (8D2, B5) 2.6 quattro, AUDI A4 Sedanas (8D2, B5) 2.8 quattro, AUDI A4 Sedanas (8D2, B5) 1.9 TDI, AUDI A4 Sedanas (8D2, B5) 2.8, AUDI A4 Sedanas (8D2, B5) 2.8 quattro, AUDI A4 Sedanas (8D2, B5) 1.9 TDI quattro, AUDI A4 Sedanas (8D2, B5) 2.4, AUDI A4 Sedanas (8D2, B5) 2.4 quattro, AUDI A4 Sedanas (8D2, B5) 2.5 TDI, AUDI A4 Sedanas (8D2, B5) 2.5 TDI quattro, AUDI A4 Sedanas (8D2, B5) 1.9 TDI, AUDI A4 Sedanas (8D2, B5) 1.8 T quattro, AUDI A4 Sedanas (8D2, B5) 1.8 T, AUDI A4 Sedanas (8D2, B5) 1.9 TDI quattro, AUDI A4 Sedanas (8D2, B5) 1.9 TDI, AUDI A4 Sedanas (8D2, B5) 1.8, AUDI A4 Sedanas (8D2, B5) 1.6, AUDI A4 Sedanas (8D2, B5) 2.4, AUDI A4 Sedanas (8D2, B5) 2.4 quattro … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Kaip pakeisti priekinės pakabos amortizatoriaus statramstį AUDI A4 B5 Sedanas [AUTODOC PAMOKA]

Kaip pakeisti Audi A4 B5 sedan pakabos statramstis: priekis - keitimo instrukcija

Alternatyvios prekės

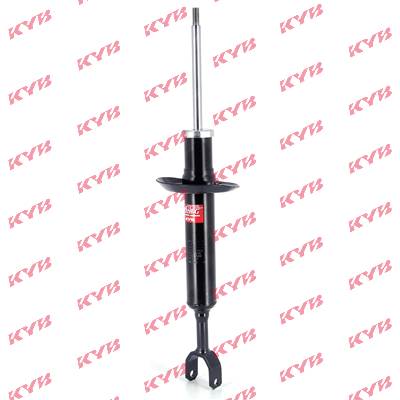

amortizatorius

Keitimas: pakabos statramstis – Audi A4 B5 sedan. Įrankiai, kurių gali prireikti:

                      Vielinis šepetys

                      WD-40 purškalas

                      Stabdžių sistemos valiklis

                      Varinis tepalas

                      Dinamometrinis raktas

                      Kombinuotas veržliaraktis Nr. 16

                      Kombinuotas veržliaraktis Nr. 18

                      Torcinė galvutė nr. 13

                      Torcinė galvutė nr. 16

                      Torcinė galvutė nr. 18

                      HEX antgalis Nr. H6

                      HEX antgalis Nr. H14

                      Smūginė ratų galvutė Nr. 17

                      Reketinis raktas

                      Plaktukas

                      Sriegiklio laikiklis

                      Įrenginys spyruoklių suspaudimui

                      Hidraulinis keltuvas

                      Laužtuvas

                      Automobilio sparnų uždangalas

                      Rato atrama

Įsigyti įrankius

Keitimas: pakabos statramstis – Audi A4 B5 sedan. Patarimas iš AUTODOC:

Abu priekinės pakabos statramsčius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį amortizatoriaus statramstį priekinėje pakaboje yra identiškas.
Atkreipkite dėmesį: visi darbai automobilyje - Audi A4 B5 sedan - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia tvarka:

Žingsnis 1

Atidarykite variklio dangtį.
Žingsnis 2

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.
Žingsnis 3

Nuimkite valytuvų plastikinių grotelių tarpinę.
Žingsnis 4

Pakelkite ir išimkite valytuvų plastikines groteles.
Žingsnis 5

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 6

Atlaisvinkite viršutinius pakabos statramsčio tvirtinimus. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.
Žingsnis 7

Įdėkite pleištus po ratais.

Žingsnis 8

Atlaisvinkite pavaros veleno tvirtinimą. Naudokite HEX Nr. H14. Naudokite sriegiklio laikiklį.
Žingsnis 9

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 10

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 11

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:
Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Audi A4 B5 sedan.
Žingsnis 12

Nuimkite ratą.
Žingsnis 13

Išvalykite visus svirties sujungimus. Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 14

Atsukite viršutinių svirčių tvirtinimus. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.
Žingsnis 15

Išvalykite stabilizatoriaus traukės tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 16

Atsukite stabilizatoriaus traukės tvirtinimą prie skersinio stabilizatoriaus. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.
Žingsnis 17

Nuimkite tvirtinimo varžtą.
Žingsnis 18

Išimkite stabilizatoriaus traukę.

Žingsnis 19

Išvalykite apatinį tvirtinimą, jungiantį pakabos statramstį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 20

Atsukite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 21

Nuimkite tvirtinimo varžtą.
Žingsnis 22

Išvalykite visus svirties sujungimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

AUTODOC rekomenduoja:
Keitimas: pakabos statramstis – Audi A4 B5 sedan. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 23

Atsukite tvirtinimą, jungiantį pakabos svirtį prie porėmio. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite sriegiklio laikiklį.
Žingsnis 24

Nuimkite tvirtinimo varžtą.
Žingsnis 25

Atjunkite pakabos svirtį. Naudokite laužtuvą.
Žingsnis 26

Nuimkite tvirtinimo varžtą. Naudokite HEX Nr. H14.
Žingsnis 27

Atremkite pasukamąjį statramstį. Naudokite hidraulinį pakelėją.

Žingsnis 28

Nuimkite tvirtinimo varžtą.
Žingsnis 29

Išimkite pakabos svirtis. Naudokite laužtuvą. Naudokite plaktuką.
Žingsnis 30

Atjunkite pavaros veleną nuo pasukamojo kakliuko.

Keitimas: pakabos statramstis – Audi A4 B5 sedan. AUTODOC rekomenduoja:
Stebėkite, kad pavaros velenas nebūtų pakibusioje padėtyje.
Žingsnis 31

Atsukite viršutinį pakabos statramsčio tvirtinimą.

AUTODOC rekomenduoja:
Audi A4 B5 sedan - Siekiant išvengti sužeidimų, laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus.
Žingsnis 32

Išimkite amortizatoriaus statramstį.
Žingsnis 33

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: pakabos statramstis – Audi A4 B5 sedan. Profesionalai rekomenduoja:
Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 34

Išvalykite viršutinį pakabos statramsčio tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 35

Atsukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.
Žingsnis 36

Išimkite viršutinę statramsčio atramą kartu su pakabos svirtimis.
Žingsnis 37

Suspauskite spyruoklę.
Žingsnis 38

Apdorokite amortizatoriaus statramsčio strypą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 39

Atsukite amortizatoriaus statramsčio strypo veržlę. Naudokite torcinę galvutę Nr. 18. Naudokite HEX Nr. H6. Naudokite terkšlinį raktą.
Žingsnis 40

Nuimkite atramą, apsauginį gaubtą ir įvorę.

AUTODOC rekomenduoja:
Keitimas: pakabos statramstis – Audi A4 B5 sedan. Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą ir dempferį. Pakeiskite, jeigu to reikia.
Žingsnis 41

Atlaisvinkite spyruoklės fiksavimą.
Žingsnis 42

Nuimkite spyruoklę.
Žingsnis 43

Išimkite senąjį amortizatorių iš hidraulinio spyruoklės suspaudėjo.

Keitimas: pakabos statramstis – Audi A4 B5 sedan. Patarimas iš AUTODOC ekspertų:
Prieš montuodami naują amortizatorių, būtinai 3-5 kartus prastumkite jį rankiniu būdu.
Žingsnis 44

Sumontuokite naują amortizatorių į hidraulinį spyruoklės suspaudėją.
Žingsnis 45

Uždėkite spyruoklę ant amortizatoriaus.
Žingsnis 46

Suspauskite spyruoklę.

Žingsnis 47

Sumontuokite atramą, apsauginį gaubtą ir įvorę ant naujo amortizatoriaus.
Žingsnis 48

Priveržkite amortizatoriaus statramsčio strypo veržlę. Naudokite HEX Nr. H6. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 50 Nm.

Keitimas: pakabos statramstis – Audi A4 B5 sedan. AUTODOC ekspertai rekomenduoja:
Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 49

Atspauskite spyruoklę.
Žingsnis 50

Apdorokite amortizatoriaus statramsčio strypą. Naudokite varinį tepalą.
Žingsnis 51

Sumontuokite viršutinę statramsčio atramą kartu su pakabos svirtimis.
Žingsnis 52

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite dinamometrinį raktą. Priveržimo jėga 20 Nm.
Žingsnis 53

Apdorokite amortizatoriaus statramsčio atramos tvirtinimą. Naudokite varinį tepalą.

Žingsnis 54

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 55

Išvalykite amortizatoriaus statramsčio montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 56

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 57

Pritvirtinkite viršutinius amortizatoriaus statramsčio tvirtinimus. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą. Neveržkite jo.

AUTODOC rekomenduoja:
Audi A4 B5 sedan - Siekiant išvengti sužeidimų, laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus.
Žingsnis 58

Išvalykite visus svirties sujungimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 59

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 60

Sumontuokite pavaros veleną.
Žingsnis 61

Sumontuokite pakabos svirtis. Naudokite laužtuvą.
Žingsnis 62

Įdėkite tvirtinimo varžtą.
Žingsnis 63

Išimkite atramą iš po pasukamojo statramsčio.

AUTODOC rekomenduoja:
Keitimas: pakabos statramstis – Audi A4 B5 sedan. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 64

Išvalykite amortizatoriaus statramsčio montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 65

Prijunkite pakabos svirtį.
Žingsnis 66

Įdėkite tvirtinimo varžtą.

Žingsnis 67

Priveržkite tvirtinimą, jungiantį pakabos svirtį prie rėmo. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 68

Įdėkite tvirtinimo varžtą.
Žingsnis 69

Prisukite amortizatoriaus atramos apatinį laikiklį. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 70

Atremkite pasukamąjį statramstį. Naudokite hidraulinį pakelėją.
Žingsnis 71

Priveržkite apatinė amortizatoriaus statramsčio tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 90 Nm.
Žingsnis 72

Priveržkite tvirtinimą, jungiantį pakabos svirtį prie porėmio. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 73

Priveržkite viršutinių svirčių tvirtinimus. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite dinamometrinį raktą. Priveržimo jėga 40 Nm.
Žingsnis 74

Sumontuokite skersinę stabilizatoriaus traukę.
Žingsnis 75

Įdėkite tvirtinimo varžtą.
Žingsnis 76

Priveržkite stabilizatoriaus traukės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.
Žingsnis 77

Priveržkite stabilizatoriaus traukės tvirtinimą prie skersinio stabilizatoriaus. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite dinamometrinį raktą. Priveržimo jėga 40 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 78

Išimkite atramą iš po pasukamojo statramsčio.

AUTODOC rekomenduoja:
Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio Audi A4 B5 sedan komponentų ir mechanizmų pažeidimo.
Žingsnis 79

Sumontuokite ir priveržkite varančiojo veleno varžtą. Naudokite HEX Nr. H14.
Žingsnis 80

Priveržkite pasukamojo kakliuko tvirtinimo elementus. Apdorokite amortizatoriaus statramsčio tvirtinimus. Apdorokite visas stabilizatoriaus traukės jungtis. Apdorokite visus svirties sujungimus. Naudokite varinį tepalą.
Žingsnis 81

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį.
Žingsnis 82

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 83

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: pakabos statramstis – Audi A4 B5 sedan. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 84

Uždėkite ratą.

AUTODOC rekomenduoja:
Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Audi A4 B5 sedan.
Žingsnis 85

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 86

Nuleiskite automobilį.
Žingsnis 87

Priveržkite varžtą, tvirtinantį varantįjį veleną prie stebulės. Naudokite HEX Nr. H14. Naudokite dinamometrinį raktą. Priveržimo jėga 115 Nm.+180°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 88

Priveržkite ratų varžtus kryžmine tvarka. Naudokite specialią galvutę ratų varžtams Nr. 17 Naudokite dinamometrinį raktą. Priveržimo jėga 120 Nm.
Žingsnis 89

Išimkite kėlimo įrenginius ir pleištus po ratais.
Žingsnis 90

Priveržkite viršutinį pakabos statramsčio tvirtinimą. Naudokite torcinę galvutę Nr. 16. Naudokite dinamometrinį raktą. Priveržimo jėga 75 Nm.
Žingsnis 91

Apdorokite amortizatoriaus statramsčio atramos tvirtinimą. Naudokite varinį tepalą.

Žingsnis 92

Sumontuokite ir pritvirtinkite plastikines valytuvų groteles.
Žingsnis 93

Įdėkite plastikinių valytuvų grotelių tarpinę.
Žingsnis 94

Nuimkite apsauginį dėklą.
Žingsnis 95

Uždarykite variklio dangtį.

Instrukcija buvo jums naudinga?

Įvertinkite instrukciją nuo 1 iki 5 balų. Jeigu liko klausimų, užduokite juos mums.

Reikia naujų padangų?

Sužinokite, kokių dydžių padangos ir ratlankiai tinka AUDI A4 B5 Sedanas (8D2) modeliui

Peržiūrėti padangas

Kaip pakeisti Audi A4 B5 sedan pakabos statramstis: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.77 MB
Kaip pakeisti Audi A4 B5 sedan spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.7 MB
Kaip pakeisti Audi A4 B5 sedan spyruoklės: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.27 MB
Kaip pakeisti Audi A4 B5 sedan stabdžių trinkeliu: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.51 MB
Kaip pakeisti Audi A4 B5 sedan stabdžių trinkeliu: priekis - keitimo instrukcija

Atsisiųsti nemokamai
1.51 MB
Kaip pakeisti Audi A4 B5 sedan stabdžių diskų: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.98 MB

Kaip pakeisti AUDI A4 Avant (8K5, B8) amortizatorių: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.52 MB
Kaip pakeisti AUDI A4 B8 Avant (8K5) pakabos statramstis: priekis - keitimo instrukcija

Atsisiųsti nemokamai
5.69 MB
Kaip pakeisti Audi A4 B7 Avant pakabos statramstis: priekis - keitimo instrukcija

Atsisiųsti nemokamai
3.39 MB
Kaip pakeisti Audi A4 B7 Avant amortizatorių: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.08 MB
Kaip pakeisti Audi A4 B6 Avant amortizatorių: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.39 MB
Kaip pakeisti Audi A4 B6 Avant pakabos statramstis: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.35 MB

Atrakinkite savo automobilio techninės priežiūros asistentą!

Stebėkite išlaidas, tvarkykite žurnalus, planuokite keitimus ir dar daugiau.

5 didžiausios klaidos dirbant variklio skyriuje | AUTODOC patarimai

1K peržiūrų

Publikuota: 04/08/2023
Dalykai, kurių niekada nereikėtų daryti su mechanine transmisija | AUTODOC patarimai

13K peržiūrų

Publikuota: 20/10/2020
Ratlankių restauravimas | AUTODOC patarimai

2K peržiūrų

Publikuota: 18/07/2024
Svarbūs automobilių įrankių skirtumai | AUTODOC patarimai

699 peržiūrų

Publikuota: 16/12/2021
