Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW TOURAN (1T1, 1T2) 1.6, VW Golf V Hatchback (1K1) 1.6, VW Jetta Mk5 (1K) 1.6

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

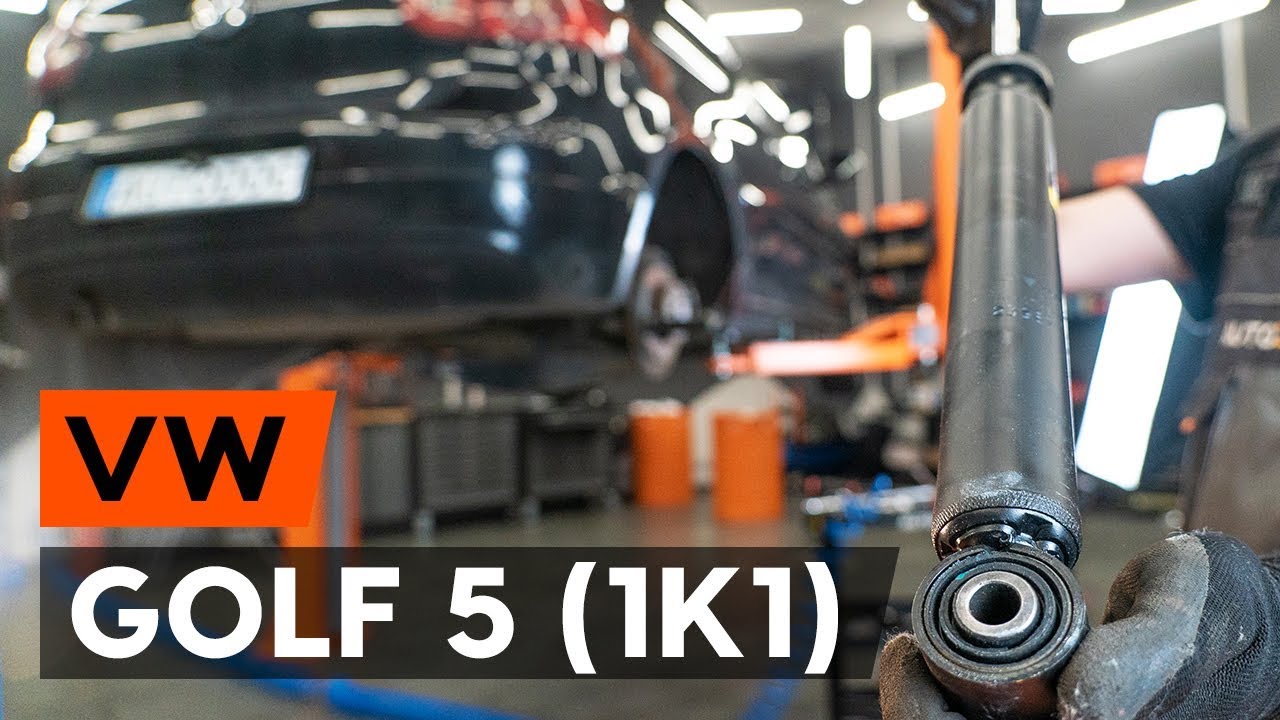

Kaip pakeisti galiniai amortizatoriai VW GOLF 5 (1K1) [AUTODOC PAMOKA]

Keitimas: amortizatorių – VW Golf 5. Reikalingi įrankiai:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Kombinuotas veržliaraktis Nr. 16

                        Kombinuotas veržliaraktis Nr. 18

                        Kombinuotas veržliaraktis Nr. 21

                        Torcinė galvutė nr. 10

                        Torcinė galvutė nr. 16

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 21

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Dinamometrinis raktas

                        Sriegiklio laikiklis

                        Laužtuvas

                        Suspaudimo replės

                        Spaustuvai

                        Hidraulinis keltuvas

                        Rato atrama

Visos dalys, kurias jums reikia pakeisti – Amortizatorius Golf V Hatchback (1K1) ir kitiems VW modeliams


    VW TOURAN (1T1, 1T2) 1.6

    VW Golf V Hatchback (1K1) 1.6

    VW Jetta Mk5 (1K) 1.6

Keitimas: amortizatorių – VW Golf 5. AUTODOC rekomenduoja:

Abu galinės pakabos amortizatorius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį galinės pakabos amortizatorius yra vienoda.
Įspėjimas! Užgesinkite variklį prieš pradėdami bet kokius darbus su - VW Golf 5.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 3

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 4

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje VW Golf 5.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Išvalykite visus svirties sujungimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 7

Padarykite žymę ant ratų suvedimo varžto.
Žingsnis 8

Atsukite tvirtinimą, jungianti svirtį prie sijos.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite torcinę galvutę Nr. 18.Naudokite terkšlinį raktą.
Žingsnis 9

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 10

Nuimkite tvirtinimo varžtą.Naudokite laužtuvą.
Žingsnis 11

Išimkite atramą iš po svirties.

Keitimas: amortizatorių – VW Golf 5. AUTODOC ekspertai rekomenduoja:

Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 12

Išimkite spyruoklę.
Žingsnis 13

Išvalykite amortizatoriaus tvirtinimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 14

Atsukite apatinį amortizatoriaus tvirtinimą.Naudokite torcinę galvutę Nr. 21.Naudokite sriegiklio laikiklį.
Žingsnis 15

Atsukite viršutinį amortizatoriaus tvirtinimą.Naudokite torcinę galvutę Nr. 10.Naudokite terkšlinį raktą.

Keitimas: amortizatorių – VW Golf 5. Patarimas iš AUTODOC ekspertų:

Norėdami išvengti susižalojimų rizikos, atsukdami tvirtinimo varžtus prilaikykite amortizatorių.
Žingsnis 16

Išimkite amortizatorių.
Žingsnis 17

Spaustuvais suimkite amortizatorių.
Žingsnis 18

Nuimkite apsauginį amortizatoriaus atramos gaubtą.Naudokite laužtuvą.
Žingsnis 19

Išvalykite amortizatoriaus strypo tvirtinimą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 20

Atsukite amortizatoriaus stūmoklio tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 16.Naudokite suspaudimo reples.
Žingsnis 21

Nuimkite atramą, apsauginį gaubtą ir įvorę.

Keitimas: amortizatorių – VW Golf 5. Patarimas:

Apžiūrėkite amortizatoriaus gaubtą ir demferį. Jeigu reikia, juos pakeiskite. Prieš montuodami naują amortizatorių, būtinai 3-5 kartus prastumkite jį rankiniu būdu.
Žingsnis 22

Sumontuokite atramą, apsauginį gaubtą ir įvorę ant naujo amortizatoriaus.
Žingsnis 23

Prisukite viršutinį amortizatoriaus strypo tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 16.Naudokite torcinę galvutę Nr. 16.Naudokite suspaudimo reples.Naudokite dinamometrinį raktą.Priveržimo jėga 30 Nm.
Žingsnis 24

Apdorokite amortizatoriaus stūmoklio tvirtinimą.Naudokite varinį tepalą.
Žingsnis 25

Uždėkite apsauginį amortizatoriaus atramos gaubtą.
Žingsnis 26

Atleiskite spaustuvus ir išimkite amortizatorių.
Žingsnis 27

Pastumkite amortizatorių į rato arką ir jį pritvirtinkite.

Keitimas: amortizatorių – VW Golf 5. Patarimas iš AUTODOC:

Tam, kad išvengtume sužeidimų laikykite amortizatorių tuo metu, kai veržiate tvirtinimo detales.
Žingsnis 28

Prisukite viršutinį amortizatoriaus tvirtinimą.Naudokite torcinę galvutę Nr. 10.
Žingsnis 29

Priveržkite apatinį amortizatoriaus tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 21.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 90 Nm.
Žingsnis 30

Įdėkite spyruoklę kartu su guminėmis atramomis į montavimo vietas.Naudokite laužtuvą.
Žingsnis 31

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 32

Įdėkite tvirtinimo varžtą.

Keitimas: amortizatorių – VW Golf 5. AUTODOC ekspertai rekomenduoja:

Pakoreguokite suvedimo varžto padėtį pagal paliktą žymę.
Žingsnis 33

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:

Keitimas: amortizatorių – VW Golf 5. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 34

Prisukite tvirtinimo elementą, jungiantį pakabos svirtį prie galinės sijos.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite torcinę galvutę Nr. 18.
Žingsnis 35

Paremkite svirtį.Naudokite hidraulinį pakelėją.
Žingsnis 36

Priveržkite fiksatorių, jungiantį pakabos svirtį su galine sija.Naudokite kombinuotą veržliaraktį Nr. 18.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 95 Nm.
Žingsnis 37

Priveržkite viršutinį amortizatoriaus tvirtinimą.Naudokite torcinę galvutę Nr. 10.Naudokite dinamometrinį raktą.Priveržimo jėga 50 Nm.
Žingsnis 38

Išimkite atramą iš po svirties.

Keitimas: amortizatorių – VW Golf 5. AUTODOC rekomenduoja:

Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 39

Priveržkite amortizatoriaus tvirtinimo elementus.Apdorokite visus svirties sujungimus.Naudokite varinį tepalą.
Žingsnis 40

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 41

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: amortizatorių – VW Golf 5. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 42

Uždėkite ratą.

Keitimas: amortizatorių – VW Golf 5. Profesionalai rekomenduoja:

Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 43

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 44

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 45

Išimkite kėlimo įrenginius ir pleištus po ratais.
