Rekomenduojamas keitimo intervalas detalei kategorijoje stabdžių diskas : 50000 km

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.8, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 Syncro, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.8 VR6, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 1.9 TD, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.4 D, VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI Syncro … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Šiame vaizdo įraše rodoma panašios autodalies keitimo procedūra kitoje transporto priemonėje.

Visos dalys, kurias jums reikia pakeisti – Stabdžių diskas Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) ir kitiems VW modeliams

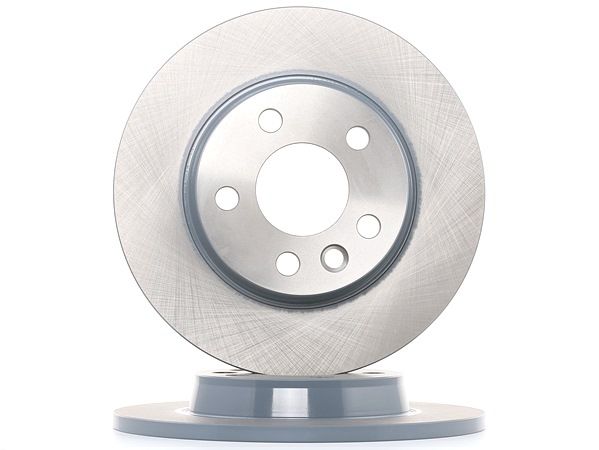

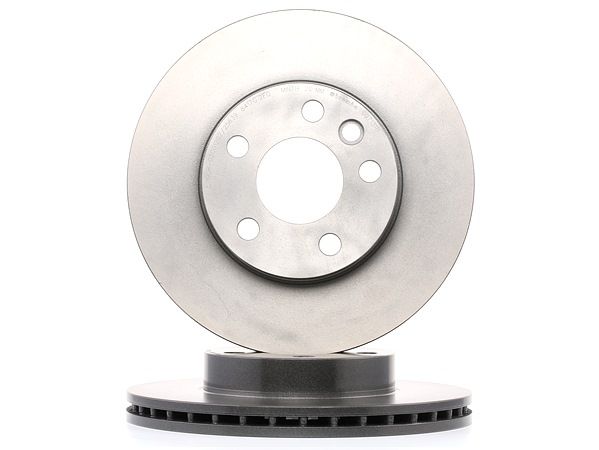

stabdžių diskas

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 1.9 TD

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI Syncro

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.8

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 Syncro

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.8 VR6

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI

      VW Transporter IV Bortinis Sunkvežimis / Važiuoklė (70E, 70L, 70M, 7DE, 7DL) 2.4 D

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). Reikiami įrankiai:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Torcinė galvutė nr. 21

                        HEX antgalis Nr. H6

                        HEX antgalis Nr. H7

                        Smūginė ratų galvutė Nr. 17

                        Įrenginys suporto stabdžių cilindrų įspaudimui

                        Reketinis raktas

                        Dinamometrinis raktas

                        Sriegiklio laikiklis

                        Guminis plaktukas

                        Smūginis atsuktuvas

                        Laužtuvas

                        Rato atrama

Įsigyti įrankius

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). Patarimas iš AUTODOC:

Stabdžių kaladėlių keitimą automobilyje VW TRANSPORTER IV Platform/Chassis (70XD) atlikite komplekte kiekvienai ašiai, nepriklausomai nuo dalių būklės. Tai užtikrins tolygų stabdymą.
Veiksmų seka keičiant abu stabdžių diskus vienoje ašyje yra identiškas.
Keisdami stabdžių diskus, būtinai pakeiskite ir stabdžių kaladėles.
Atkreipkite dėmesį: visi darbai automobilyje - VW TRANSPORTER IV Platform/Chassis (70XD) - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Atidarykite variklio dangtį.Atsukite stabdžių skysčio bakelio dangtelį.

Žingsnis 2

Įdėkite pleištus po ratais.
Žingsnis 3

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 4

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 5

Atsukite rato tvirtinimo varžtus.

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). Patarimas:

Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 6

Nuimkite ratą.
Žingsnis 7

Nuimkite suporto kreipiančiųjų apsauginius gaubtus.Naudokite laužtuvą.
Žingsnis 8

Atsukite stabdžių apkabos tvirtinimą.Naudokite HEX Nr. H7.Naudokite terkšlinį raktą.
Žingsnis 9

Išskirkite stabdžių kaladėles.Naudokite laužtuvą.
Žingsnis 10

Atjunkite stabdžių suporto fiksavimo spyruoklę.Naudokite laužtuvą.
Žingsnis 11

Nuimkite stabdžių suportą.

AUTODOC rekomenduoja:

Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.
Žingsnis 12

Nuimkite stabdžių kaladėles.Naudokite laužtuvą.
Žingsnis 13

Išvalykite stabdžių suporto apkabos tvirtinimą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 14

Atsukite stabdžių apkabos kabės tvirtinimą.Naudokite torcinę galvutę Nr. 21.Naudokite sriegiklio laikiklį.Naudokite terkšlinį raktą.
Žingsnis 15

Išimkite stabdžių apkabos kabę.
Žingsnis 16

Išvalykite stabdžių disko paviršių.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 17

Atsukite stabdžių disko tvirtinimą.Naudokite HEX Nr. H6.Naudokite smūginį atsuktuvą.

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). AUTODOC rekomenduoja:

Jeigu reikia, naudokite guminį plaktuką.
Žingsnis 18

Nuimkite stabdžių diską.
Žingsnis 19

Išvalykite stebulę.Naudokite vielinį šepetį.Apdorokite susiliečiantį paviršių.Naudokite varinį tepalą.
Žingsnis 20

Uždėkite stabdžių diską.
Žingsnis 21

Priveržkite stabdžio disko tvirtinimą.Naudokite HEX Nr. H6.Naudokite dinamometrinį raktą.Priveržimo jėga 9 Nm.
Žingsnis 22

Išvalykite suporto ir apkabos montavimo vietas.Naudokite vielinį šepetį.
Žingsnis 23

Sumontuokite stabdžių apkabos kabę.
Žingsnis 24

Priveržkite stabdžių apkabos kabės tvirtinimą.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 180 Nm.
Žingsnis 25

Apdorokite stabdžių suporto stūmoklį.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). Panaudoję purškalą, palaukite kelias minutes.

Žingsnis 26

Įspauskite stabdžių suporto stūmoklį.Naudokite įrenginį stabdžių suporto cilindrų įspaudimui.
Žingsnis 27

Uždėkite stabdžių kaladėles.
Žingsnis 28

Sumontuokite stabdžių suportą ir pritvirtinkite jį.Naudokite HEX Nr. H7.Naudokite dinamometrinį raktą.Priveržimo jėga 35 Nm.
Žingsnis 29

Uždėkite suporto kreipiančiųjų apsauginius gaubtus.
Žingsnis 30

Sumontuokite stabdžių suporto fiksavimo spyruoklę.
Žingsnis 31

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). AUTODOC ekspertai rekomenduoja:

Po užpurškimo palaukite kelias minutes.
Žingsnis 32

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 33

Uždėkite ratą.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje VW TRANSPORTER IV Platform/Chassis (70XD).
Žingsnis 34

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 35

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite dinamometrinį raktą.Priveržimo jėga 170 Nm.

Keitimas: stabdžių diskų – VW TRANSPORTER IV Platform/Chassis (70XD). Patarimas iš AUTODOC ekspertų:

Patikrinkite stabdžių skysčio lygį bakelyje ir, jeigu reikia, pripildykite.
Žingsnis 36

Užsukite stabdžių skysčio bakelio kamštį.

Žingsnis 37

Uždarykite variklio dangtį.

Žingsnis 38

Išimkite kėlimo įrenginius ir pleištus po ratais.

AUTODOC rekomenduoja:

VW TRANSPORTER IV Platform/Chassis (70XD) - neužvesdami variklio, kelis kartus nuspauskite stabdžio pedalą, kol jis tarps kietas.
