Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

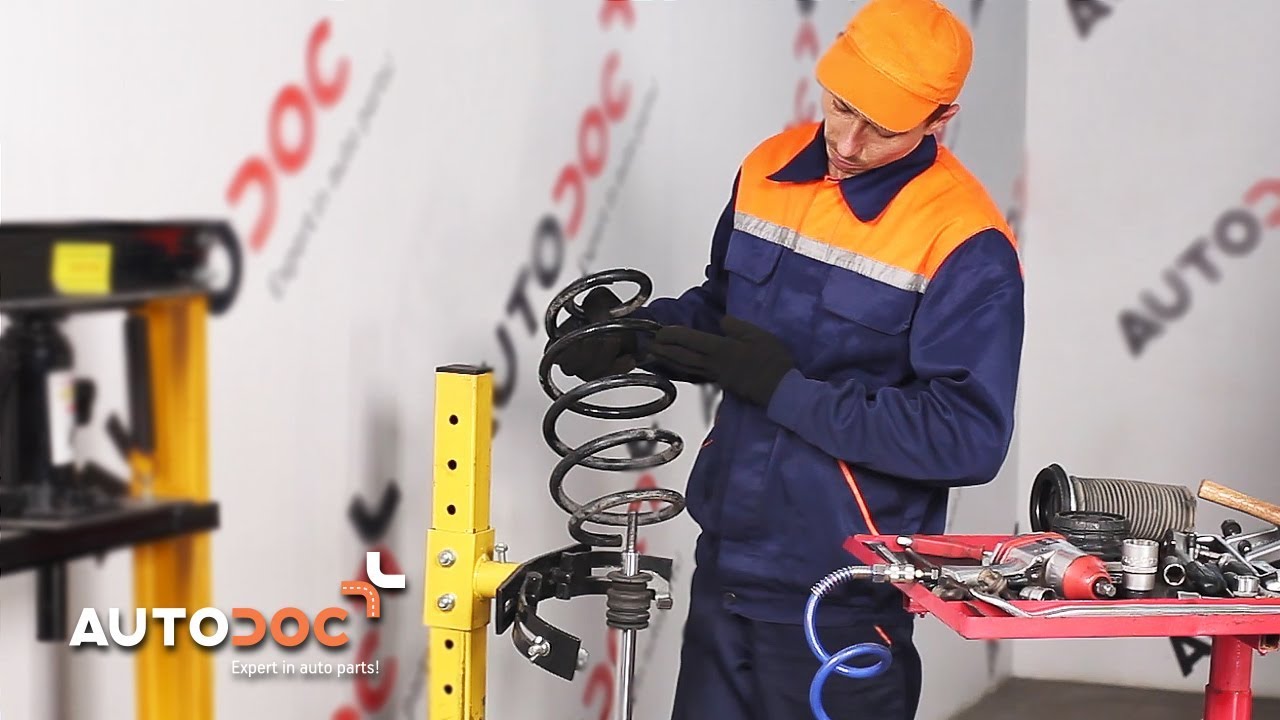

Kaip pakeisti priekinė pakabos spyruoklė VOLKSWAGEN T5 PAMOKA | AUTODOC

Kaip pakeisti VW Multivan T5 spyruoklės: priekis - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Spyruoklės Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) ir kitiems VW modeliams

spyruoklė

        spyruoklė Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) benzinas (115 AG)

        spyruoklė Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) dyzelinas (105 AG)

        spyruoklė Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) dyzelinas (102 AG)

        spyruoklė Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) dyzelinas (84 AG)

Keitimas: spyruoklės – VW Multivan T5. Reikalingi įrankiai:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Keraminis tepalas

                        Dinamometrinis raktas

                        Kombinuotas veržliaraktis Nr. 19

                        Kombinuotas veržliaraktis Nr. 21

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 19

                        Torcinė galvutė nr. 21

                        Torcinė galvutė nr. 30

                        HEX antgalis Nr. H5

                        HEX antgalis Nr. H7

                        Torx antgalis T30

                        Smūginė ratų galvutė Nr. 19

                        Reketinis raktas

                        Plokščias Atsuktuvas

                        įrenginys spyruoklių suspaudimui

                        Laužtuvas

                        Plokščias kaltas

                        Plaktukas

                        Kaltas kaiščių išmušimui

                        Šarnyrų nuėmėjas

                        Replės sąvaržoms

                        Hidraulinis keltuvas

                        Automobilio sparnų uždangalas

                        Rato atrama

Įsigyti įrankius

Keitimas: spyruoklės – VW Multivan T5. Profesionalai rekomenduoja:

Abu priekinės pakabos statramsčius keiskite vienu metu.
Veiksmų seka keičiant kairį ir dešinį amortizatoriaus statramstį priekinėje pakaboje yra identiškas.
Įspėjimas! Užgesinkite variklį prieš pradėdami bet kokius darbus su - VW Multivan T5.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 4

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:
Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje VW Multivan T5.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Notīriet stabilizatora stiepņa stiprinājumu.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 7

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite kombinuotą veržliaraktį Nr. 19.Naudokite HEX Nr. H5.Naudokite terkšlinį raktą.
Žingsnis 8

Išimkite stabilizatoriaus traukę.
Žingsnis 9

Atjunkite elektros laidus ir stabdžių žarnelę nuo laikiklio ant amortizatoriaus statramsčio.Naudokite laužtuvą.
Žingsnis 10

Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 11

Atsukite veržlę, kuri tvirtina antgalį prie pasukamojo statramsčio.Naudokite torcinę galvutę Nr. 21.Naudokite terkšlinį raktą.
Žingsnis 12

Atjunkite vairo traukės antgalį nuo pasukamojo statramsčio.Naudokite šarnyrų nuėmėją.
Žingsnis 13

Nuvalykite tvirtinimus, jungiančius šarnyrą su pasukamuoju kakliuku.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 14

Atsukite šarnyro tvirtinimus nuo pasukamojo kakliuko.Naudokite torcinę galvutę Nr. 19.Naudokite terkšlinį raktą.
Žingsnis 15

Išimkite tvirtinimo varžtus.

Žingsnis 16

Atsukite varančiojo veleno tvirtinimą prie rato stebulės.Naudokite torcinę galvutę Nr. 30.Naudokite terkšlinį raktą.
Žingsnis 17

Išimkite tvirtinimo veržlę.

Žingsnis 18

Atjunkite pavaros veleną nuo pasukamojo kakliuko.Naudokite kaltą kaiščių išmušimui.Naudokite plaktuką.
Žingsnis 19

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio.

Žingsnis 20

Išvalykite amortizatoriaus statramsčio tvirtinimą prie pasukamojo kakliuko.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 21

Atsukite tvirtinimus, jungiančius pakabos statramstį prie pasukamojo kakliuko.Naudokite torcinę galvutę Nr. 18.Naudokite terkšlinį raktą.
Žingsnis 22

Išimkite tvirtinimo varžtus.

Žingsnis 23

Atveržkite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko.Naudokite plokščią kaltą.Naudokite plaktuką.
Žingsnis 24

Atjunkite pasukamąjį statramstį nuo amortizatoriaus statramsčio.
Žingsnis 25

Prijunkite atramos traukę prie pasukamojo statramsčio.
Žingsnis 26

Nuleiskite automobilį.
Žingsnis 27

Atidarykite variklio dangtį.
Žingsnis 28

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.
Žingsnis 29

Atjunkite jungtį nuo oro srauto matuoklės.Naudokite plokščią atsuktuvą.
Žingsnis 30

Atlaisvinkite oro filtro dangtelio fiksatorius.
Žingsnis 31

Atjunkite oro įsiurbimo žarnos spaustuką.Naudokite reples sąvaržoms.
Žingsnis 32

Nuo oro filtro korpuso atjunkite oro tiekimo atvamzdį.
Žingsnis 33

Nuimkite oro filtro dangtelį.
Žingsnis 34

Išimkite oro filtrą.

Žingsnis 35

Nuimkite valytuvų plastikinių grotelių tarpinę.
Žingsnis 36

Atsukite apsauginio gaubto montavimo varžtus.Naudokite Torx T30.Naudokite terkšlinį raktą.
Žingsnis 37

Nuimkite apsauginį gaubtą.
Žingsnis 38

Nuimkite amortizatoriaus statramsčio atramos gaubtą.Naudokite laužtuvą.
Žingsnis 39

Išvalykite viršutinį pakabos statramsčio tvirtinimą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 40

Atsukite amortizatoriaus statramsčio atramos viršutinį tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 21.Naudokite HEX Nr. H7.Naudokite terkšlinį raktą.

AUTODOC rekomenduoja:
Svarbu! Laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus - VW Multivan T5.
Žingsnis 41

Išimkite amortizatoriaus statramstį.
Žingsnis 42

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: spyruoklės – VW Multivan T5. AUTODOC rekomenduoja:
Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 43

Suspauskite spyruoklę.
Žingsnis 44

Apdorokite amortizatoriaus statramsčio strypą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 45

Atsukite amortizatoriaus statramsčio koto veržlę.Naudokite kombinuotą veržliaraktį Nr. 21.Naudokite HEX Nr. H7.Naudokite terkšlinį raktą.
Žingsnis 46

Nuimkite viršutinę statramsčio atramą.Naudokite laužtuvą.
Žingsnis 47

Nuimkite amortizatoriaus gaubtą ir demferį.

AUTODOC rekomenduoja:
Keitimas: spyruoklės – VW Multivan T5. Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą ir dempferį. Pakeiskite, jeigu to reikia.
Žingsnis 48

Atlaisvinkite spyruoklės fiksavimą.
Žingsnis 49

Nuimkite spyruoklę.
Žingsnis 50

Uždėkite spyruoklę ant amortizatoriaus.
Žingsnis 51

Suspauskite spyruoklę.

Žingsnis 52

Sumontuokite apsauginį gaubtą ir įvorę ant amortizatoriaus.
Žingsnis 53

Sumontuokite viršutinę atramą ir atramos guolį.
Žingsnis 54

Priveržkite amortizatoriaus statramsčio strypo veržlę.Naudokite torcinę galvutę Nr. 21.Naudokite HEX Nr. H7.Naudokite dinamometrinį raktą.Priveržimo jėga 80 Nm.
Žingsnis 55

Atspauskite spyruoklę.
Žingsnis 56

Išimkite surinktą amortizatoriaus statramstį.

Žingsnis 57

Apdorokite amortizatoriaus statramsčio strypą.Naudokite varinį tepalą.
Žingsnis 58

Išvalykite amortizatoriaus statramsčio montavimo vietas.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 59

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 60

Prisukite amortizatoriaus statramsčio atramos viršutinius tvirtinimus.

AUTODOC rekomenduoja:
VW Multivan T5 - Siekiant išvengti sužeidimų, laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus.
Žingsnis 61

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą.Naudokite kombinuotą veržliaraktį Nr. 21.Naudokite HEX Nr. H7.Naudokite dinamometrinį raktą.Priveržimo jėga 80 Nm.
Žingsnis 62

Uždėkite amortizatoriaus statramsčio atramos aklę.
Žingsnis 63

Sumontuokite apsauginį gaubtą.
Žingsnis 64

Priveržkite apsauginio gaubto montavimo varžtus.Naudokite Torx T30.Naudokite terkšlinį raktą.
Žingsnis 65

Įdėkite plastikinių valytuvų grotelių tarpinę.
Žingsnis 66

Sumontuokite oro filtrą.

Žingsnis 67

Uždėkite oro filtro dangtelį. Pritvirtinkite jį.
Žingsnis 68

Prijunkite oro tiekimo atvamzdį prie oro filtro korpuso.

Žingsnis 69

Pritvirtinkite spaustuką ant oro įsiubimo žarnos angos.Naudokite reples sąvaržoms.
Žingsnis 70

Įspauskite oro filtro dangtelio fiksatorius į vietą.
Žingsnis 71

Prijunkite oro srauto matuoklės jungtį.
Žingsnis 72

Nuimkite apsauginį dėklą.
Žingsnis 73

Uždarykite variklio dangtį.
Žingsnis 74

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 75

Atveržkite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko.Naudokite plokščią kaltą.Naudokite plaktuką.
Žingsnis 76

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio.

Žingsnis 77

Pritvirtinkite amortizatoriaus statramstį prie pasukamojo statramsčio.Naudokite laužtuvą.Naudokite plaktuką.
Žingsnis 78

Priveržkite tvirtinimo varžtus.

Žingsnis 79

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 80

Sumontuokite pasukamąjį kakliuką ant varančiojo veleno.
Žingsnis 81

Prijunkite atramos traukę prie pasukamojo statramsčio.

Žingsnis 82

Priveržkite tvirtinimo varžtus.

Žingsnis 83

Priveržkite tvirtinimus, jungiančius šarnyrą prie pasukamojo kakliuko.Naudokite torcinę galvutę Nr. 19.Naudokite dinamometrinį raktą.Priveržimo jėga 90 Nm.+45°
Žingsnis 84

Priveržkite apatines tvirtinimo detales, jungiančias amortizatoriaus statramstį su vairo svirtimi.Naudokite torcinę galvutę Nr. 18.Naudokite dinamometrinį raktą.Priveržimo jėga 75 Nm.+180°
Žingsnis 85

Prijunkite ABS daviklio laido tvirtinimą prie amortizatoriaus statramsčio.Ant statramsčio pritvirtinkite stabdžių sistemos žarnelę.
Žingsnis 86

Sumontuokite skersinę stabilizatoriaus traukę.

Žingsnis 87

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite kombinuotą veržliaraktį Nr. 19.Naudokite HEX Nr. H5.Naudokite dinamometrinį raktą.Priveržimo jėga 60 Nm.+45°
Žingsnis 88

Prijunkite vairo traukės antgalį prie pasukamojo statramsčio.

Žingsnis 89

Priveržkite tvirtinimo veržlę, jungiančią vairo traukės antgalį prie pasukamojo kakliuko.Naudokite torcinę galvutę Nr. 21.Naudokite dinamometrinį raktą.Priveržimo jėga 60 Nm.+90°
Žingsnis 90

Įdėkite tvirtinimo veržlę.
Žingsnis 91

Priveržkite pavaros veleno veržlę.Naudokite torcinę galvutę Nr. 30.Naudokite dinamometrinį raktą.Priveržimo jėga 200 Nm.
Žingsnis 92

Apdorokite visus svirties sujungimus.Apdorokite amortizatoriaus statramsčio tvirtinimus.Apdorokite visas vairo traukės antgalio jungtis.Apdorokite visas stabilizatoriaus traukės jungtis.Naudokite varinį tepalą.
Žingsnis 93

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite keraminį tepalą.
Žingsnis 94

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: spyruoklės – VW Multivan T5. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 95

Uždėkite ratą.

AUTODOC rekomenduoja:
Svarbu! Laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje VW Multivan T5.
Žingsnis 96

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 97

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19Naudokite dinamometrinį raktą.Priveržimo jėga 180 Nm.
Žingsnis 98

Išimkite kėlimo įrenginius ir pleištus po ratais.

Instrukcija buvo jums naudinga?

Įvertinkite instrukciją nuo 1 iki 5 balų. Jeigu liko klausimų, užduokite juos mums.

Ieškote tinkamų padangų?

Sužinokite, kokių dydžių padangos ir ratlankiai tinka VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) modeliui.

Peržiūrėti padangas

Kaip pakeisti VW Multivan T5 amortizatorių: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.4 MB
Kaip pakeisti VW Multivan T5 spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.41 MB
Kaip pakeisti VW Multivan T5 pakabos statramstis: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.46 MB
Kaip pakeisti VW Multivan T5 stabdžių trinkeliu: priekis - keitimo instrukcija

Atsisiųsti nemokamai
1.76 MB
Kaip pakeisti VW Multivan T5 stabdžių trinkeliu: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.8 MB
Kaip pakeisti VW Multivan T5 stabdžių diskų: priekis - keitimo instrukcija

Atsisiųsti nemokamai
2.28 MB

Kaip pakeisti VW Multivan T5 spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.41 MB
Spyruoklės - kaip atlikti keitimą automobilyje

Universali

Atsisiųsti nemokamai
1.91 MB
Kaip pakeisti VW Touran 1T1 1T2 spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.77 MB
Kaip pakeisti VW Golf 3 spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.79 MB
Kaip pakeisti VW Polo 5 spyruoklės: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.01 MB
Kaip pakeisti VW Polo 5 spyruoklės: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.12 MB

Asmeninė paskyra - Jūsų asmeninis pagalbininkas

Galima stebėti išlaidas, vesti mašinos žurnalą, keitimų grafiką ir saugoti mėgstamą medžiagą, užrašus ir dokumentus.

Įsidiekite AUTODOC CLUB programėlę!

Jūsų asmeninė automobilio priežiūros tvarkyklė, priežiūros patarimai, priminimai apie artėjančius įvykius ar priežiūros intervalus, savarankiško remonto instrukcijos - visa tai Jūsų išmaniajame telefone.

Skenuoti

Norėdami atsisiųsti programėlę:

- nuskenuokite QR kodą
- atsisiųsti iš App Store
- atsisiųsti iš Google Play

Kaip išvengti automobilio langų rasojimo | AUTODOC patarimai

6K peržiūrų

Publikuota: 04/02/2021
TOP 6 WD-40 gudrybių | AUTODOC patarimai

2K peržiūrų

Publikuota: 15/07/2021
"Pasidaryk pats" stabdžių suporto atkūrimas | AUTODOC patarimai

3K peržiūrų

Publikuota: 02/06/2022
Savarankiškas starterio remontas | AUTODOC patarimai

2K peržiūrų

Publikuota: 31/08/2023
