Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 SDI, VW Caddy III Universalas (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

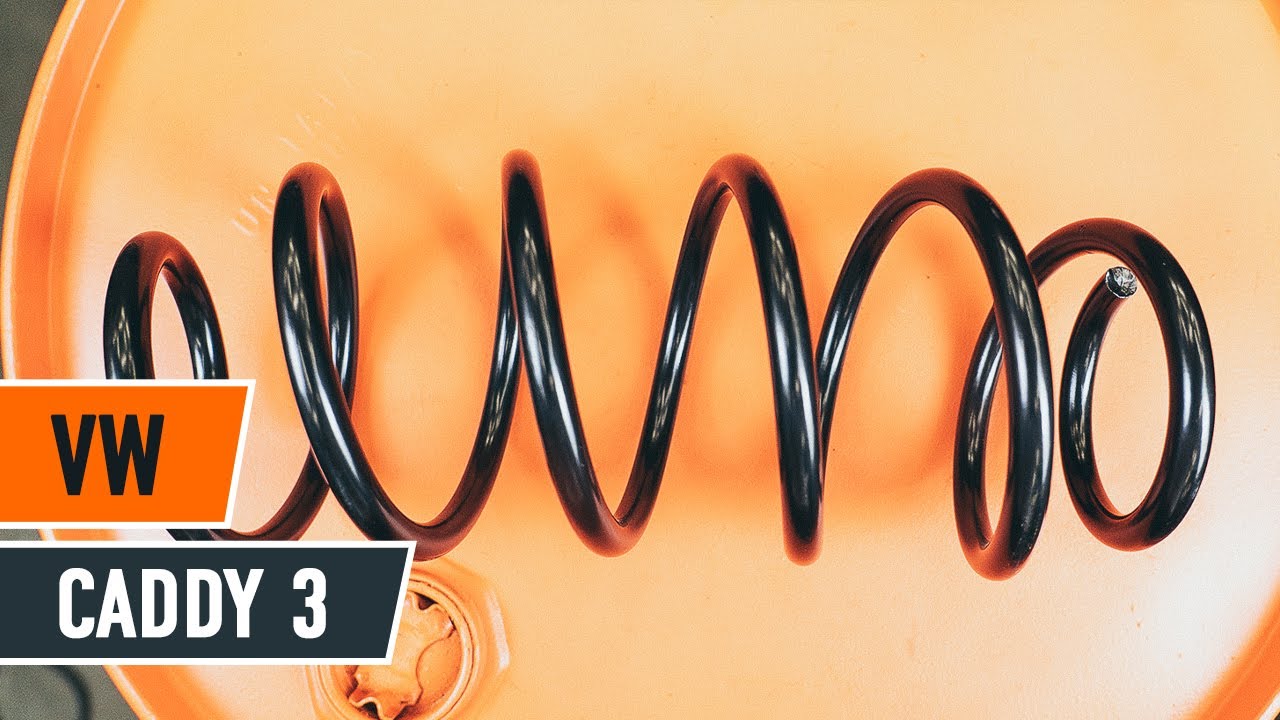

Kaip pakeisti priekinė pakabos spyruoklė VW CADDY 3 Van [AUTODOC PAMOKA]

Keitimas: spyruoklės – VW Caddy 3 van. Reikiamų įrankių sąrašas:

                        Vielinis šepetys

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Dinamometrinis raktas

                        Kombinuotas veržliaraktis Nr. 10

                        Torcinė galvutė nr. 10

                        Torcinė galvutė nr. 13

                        Torcinė galvutė nr. 16

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 19

                        Torcinė galvutė nr. 21

                        Torcinė galvutė nr. 27

                        Speciali torcinė galvutė amortizatoriaus demontavimui

                        XZN Bit nr. 14

                        HEX antgalis Nr. H6

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Sriegiklio laikiklis

                        Įrenginys spyruoklių suspaudimui

                        Hidraulinis keltuvas

                        Automobilio sparnų uždangalas

                        Rato atrama

Visos dalys, kurias jums reikia pakeisti – Spyruoklės Caddy III Van (2KA, 2KH, 2CA, 2CH) ir kitiems VW modeliams

VW Caddy III Universalas (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI

VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 SDI

VW Caddy III Universalas (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI

VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 SDI

Keitimas: spyruoklės – VW Caddy 3 van. AUTODOC ekspertai rekomenduoja:

Abi priekinės pakabos spyruokles keiskite vienu metu.
Veiksmų seka keičiant dešinę ir kairę priekinės pakabos spyruoklę yra vienoda.
Atkreipkite dėmesį: visi darbai automobilyje - VW Caddy 3 van - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Atidarykite variklio dangtį.
Žingsnis 2

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.
Žingsnis 3

Nuimkite variklio skydo panelės tarpinę.
Žingsnis 4

Išvalykite variklio skydo panelės tvirtinimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 5

Atsukite variklio skydo panelės tvirtinimus.Naudokite torcinę galvutę Nr. 10.Naudokite terkšlinį raktą.
Žingsnis 6

Nuimkite variklio skydo panelę.
Žingsnis 7

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą. Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 8

Atlaisvinkite viršutinius pakabos statramsčio tvirtinimus.Naudokite torcinę galvutę Nr. 13.Naudokite terkšlinį raktą.
Žingsnis 9

Įdėkite pleištus po ratais.

Žingsnis 10

Atlaisvinkite pavaros veleno tvirtinimą.Naudokite torcinę galvutę Nr. 27.Naudokite sriegiklio laikiklį.
Žingsnis 11

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 12

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 13

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje VW Caddy 3 van.
Žingsnis 14

Nuimkite ratą.
Žingsnis 15

Išvalykite stabilizatoriaus traukės tvirtinimus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 16

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite torcinę galvutę Nr. 19.Naudokite terkšlinį raktą.
Žingsnis 17

Išimkite stabilizatoriaus traukę.
Žingsnis 18

Nuvalykite stabdžių žarnos laikiklio tvirtinimo elementus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 19

Atjunkite stabdžių žarnelės tvirtinimo laikiklį.Atjunkite ABS laidų laikiklį.Naudokite kombinuotą veržliaraktį Nr. 10.
Žingsnis 20

Išvalykite apatinį tvirtinimą, jungiantį pakabos statramstį prie pasukamojo kakliuko.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 21

Atsukite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko.Naudokite torcinę galvutę Nr. 18.Naudokite XZN Nr. 14.Naudokite sriegiklio laikiklį.
Žingsnis 22

Atsukite varančiojo veleno tvirtinimą prie rato stebulės.Naudokite torcinę galvutę Nr. 27.Naudokite terkšlinį raktą.
Žingsnis 23

Nuimkite tvirtinimo varžtą.
Žingsnis 24

Išvalykite atramos/vairo traukės tvirtinimą prie pakabos svirties.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 25

Atsukite atramos/vairo traukės tvirtinimą prie pakabos svirties.Naudokite torcinę galvutę Nr. 16.Naudokite terkšlinį raktą.
Žingsnis 26

Atjunkite rutulinį šarnyrą nuo svirties.
Žingsnis 27

Atjunkite pavaros veleną nuo pasukamojo kakliuko.

Keitimas: spyruoklės – VW Caddy 3 van. Patarimas iš AUTODOC ekspertų:

Stebėkite, kad pavaros velenas nebūtų pakibusioje padėtyje.
Žingsnis 28

Atremkite pasukamąjį statramstį.Naudokite hidraulinį pakelėją.
Žingsnis 29

Nuimkite tvirtinimo varžtą.
Žingsnis 30

Atveržkite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko.Naudokite specialią torcinę galvutę amortizatoriaus demontavimui. Naudokite terkšlinį raktą.
Žingsnis 31

Atjunkite pasukamąjį statramstį nuo amortizatoriaus statramsčio.
Žingsnis 32

Atsukite viršutinį pakabos statramsčio tvirtinimą.

AUTODOC rekomenduoja:

Svarbu! Laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus - VW Caddy 3 van.

Žingsnis 33

Išimkite amortizatoriaus statramstį.
Žingsnis 34

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: spyruoklės – VW Caddy 3 van. Patarimas:

Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 35

Suspauskite spyruoklę.
Žingsnis 36

Apdorokite amortizatoriaus statramsčio strypą.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 37

Atsukite amortizatoriaus statramsčio koto veržlę.Naudokite torcinę galvutę Nr. 21.Naudokite HEX Nr. H6.Naudokite terkšlinį raktą.
Žingsnis 38

Nuimkite viršutinę statramsčio atramą.
Žingsnis 39

Atlaisvinkite spyruoklės fiksavimą.
Žingsnis 40

Nuimkite spyruoklę.
Žingsnis 41

Nuimkite amortizatoriaus gaubtą ir demferį.

AUTODOC rekomenduoja:

Keitimas: spyruoklės – VW Caddy 3 van. Įdėmiai apžiūrėkite amortizatoriaus atramą, apsauginį gaubtą ir dempferį. Pakeiskite, jeigu to reikia.
Žingsnis 42

Uždėkite spyruoklę ant amortizatoriaus.
Žingsnis 43

Suspauskite spyruoklę.
Žingsnis 44

Sumontuokite atramą, guminę apsaugą ir atmušėją ant amortizatoriaus.
Žingsnis 45

Priveržkite amortizatoriaus statramsčio strypo veržlę.Naudokite torcinę galvutę Nr. 21.Naudokite HEX Nr. H6.Naudokite dinamometrinį raktą.Priveržimo jėga 60 Nm.

Keitimas: spyruoklės – VW Caddy 3 van. AUTODOC ekspertai rekomenduoja:

Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 46

Atspauskite spyruoklę.
Žingsnis 47

Apdorokite amortizatoriaus statramsčio strypą.Naudokite varinį tepalą.
Žingsnis 48

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 49

Apdorokite amortizatoriaus statramsčio montavimo vietą ant pasukamojo kakliuko.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 50

Įdėkite amortizatoriaus statramstį į rato arką.

Žingsnis 51

Prisukite amortizatoriaus statramsčio atramos viršutinius tvirtinimus.Neveržkite jo.

AUTODOC rekomenduoja:

VW Caddy 3 van - Siekiant išvengti sužeidimų, laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus.

Žingsnis 52

Išvalykite amortizatoriaus statramsčio montavimo vietas.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 53

Pritvirtinkite amortizatoriaus statramstį prie pasukamojo statramsčio.
Žingsnis 54

Įdėkite tvirtinimo varžtą.
Žingsnis 55

Išimkite atramą iš po pasukamojo statramsčio.

AUTODOC rekomenduoja:

Keitimas: spyruoklės – VW Caddy 3 van. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 56

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 57

Išvalykite atramos/vairo traukės montavimo vietas.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 58

Sumontuokite pavaros veleną.
Žingsnis 59

Prijunkite atramos/vairo traukę prie svirties.
Žingsnis 60

Priveržkite tvirtinimą, jungiantį šarnyrą prie pakabos svirties.Naudokite torcinę galvutę Nr. 16.Naudokite terkšlinį raktą.
Žingsnis 61

Sumontuokite ir priveržkite varančiojo veleno varžtą.Naudokite torcinę galvutę Nr. 27.Naudokite terkšlinį raktą.
Žingsnis 62

Priveržkite apatinė amortizatoriaus statramsčio tvirtinimą.Naudokite torcinę galvutę Nr. 18.Naudokite XZN Nr. 14.Naudokite dinamometrinį raktą.Priveržimo jėga 72 Nm.
Žingsnis 63

Priveržkite tvirtinimus, jungiančius šarnyrą prie pakabos svirties.Naudokite torcinę galvutę Nr. 16.Naudokite dinamometrinį raktą.Priveržimo jėga 55 Nm.
Žingsnis 64

Pritvirtinkite stabdžių žarnelės tvirtinimo laikiklį.Priveržkite ABS laidų laikiklį.Naudokite kombinuotą veržliaraktį Nr. 10.
Žingsnis 65

Išvalykite stabilizatoriaus traukės tvirtinimo lizdus.Naudokite vielinį šepetį.Naudokite purškalą WD-40.
Žingsnis 66

Sumontuokite skersinę stabilizatoriaus traukę.

Žingsnis 67

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio.Naudokite torcinę galvutę Nr. 19.Naudokite dinamometrinį raktą.Priveržimo jėga 60 Nm.
Žingsnis 68

Apdorokite amortizatoriaus statramsčio tvirtinimus.Apdorokite visus svirties sujungimus.Apdorokite visas stabilizatoriaus traukės jungtis.Naudokite varinį tepalą.
Žingsnis 69

Išvalykite ratlankio montavimo vietą.Naudokite vielinį šepetį.
Žingsnis 70

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu.Naudokite varinį tepalą.
Žingsnis 71

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: spyruoklės – VW Caddy 3 van. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 72

Uždėkite ratą.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje VW Caddy 3 van.
Žingsnis 73

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 74

Nuleiskite automobilį.
Žingsnis 75

Priveržkite varžtą, tvirtinantį varantįjį veleną prie stebulės.Naudokite torcinę galvutę Nr. 27.Naudokite dinamometrinį raktą.Priveržimo jėga 175 Nm.
Žingsnis 76

Priveržkite ratų varžtus kryžmine tvarka.Naudokite specialią galvutę ratų varžtams Nr. 17Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 77

Išimkite kėlimo įrenginius ir pleištus po ratais.
Žingsnis 78

Priveržkite viršutinį pakabos statramsčio tvirtinimą.Naudokite torcinę galvutę Nr. 13.Naudokite dinamometrinį raktą.Priveržimo jėga 37 Nm.
Žingsnis 79

Apdorokite amortizatoriaus statramsčio tvirtinimus.Naudokite varinį tepalą.
Žingsnis 80

Sumontuokite variklio skydo panelę.
Žingsnis 81

Prisukite variklio skydo panelės tvirtinimus.Naudokite torcinę galvutę Nr. 10.Naudokite dinamometrinį raktą.Priveržimo jėga 4 Nm.
Žingsnis 82

Sumontuokite variklio skydo panelės tarpinę.
Žingsnis 83

Nuimkite apsauginį dėklą.
Žingsnis 84

Uždarykite variklio dangtį.
