Rekomenduojamas keitimo intervalas detalei kategorijoje stabdžių trinkelių rinkinys, diskinis stabdys : 30000 km

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VOLVO S80 I (184) 2.0 T, VOLVO V70 II (285) 2.0 T, VOLVO S60 I (384) 2.0 T

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

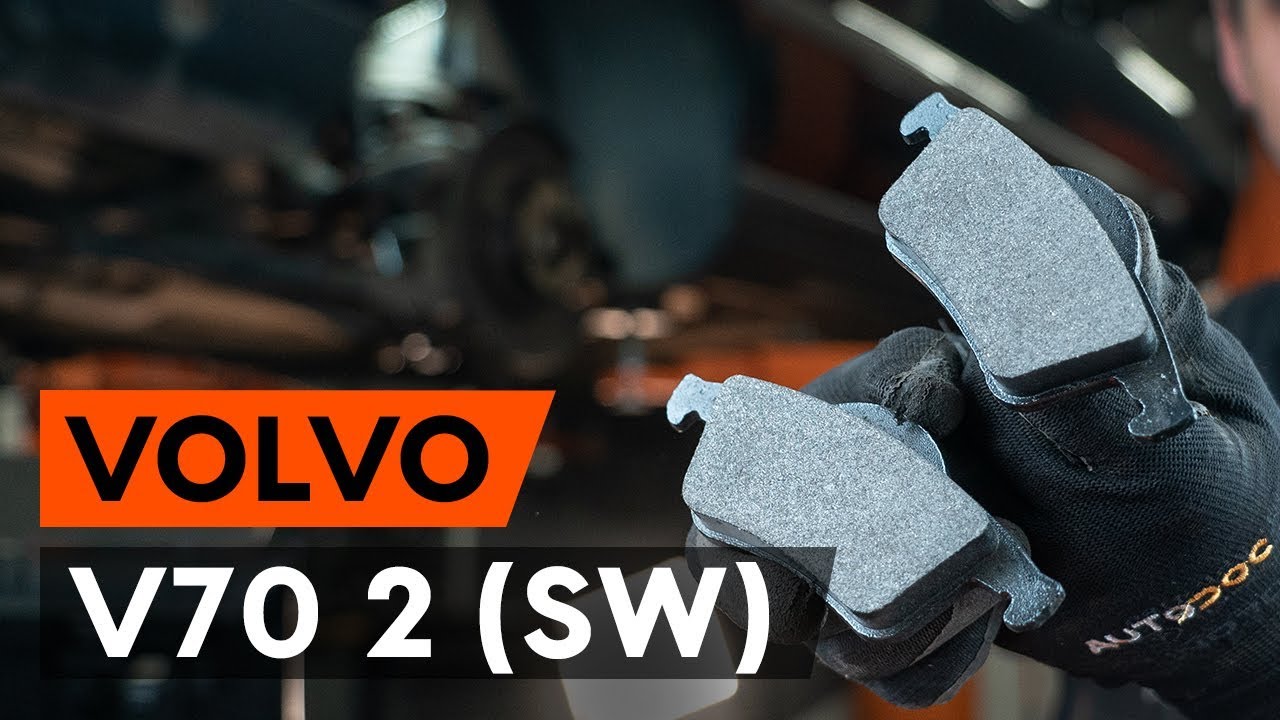

Kaip pakeisti galinių stabdžių kaladėlės VOLVO V70 2 (SW) [AUTODOC PAMOKA]

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Įrankiai, kurių gali prireikti:

                        Vielinis šepetys

                        Stabdžių sistemos valiklis

                        Stabdžių sistemos tepalas

                        Varinis tepalas

                        HEX antgalis Nr. H7

                        Įrenginys suporto stabdžių cilindrų įspaudimui

                        Smūginė ratų galvutė Nr. 19

                        Reketinis raktas

                        Dinamometrinis raktas

                        Guminis plaktukas

                        Laužtuvas

                        Rato atrama

Visos dalys, kurias jums reikia pakeisti – Stabdžių Kaladėlės V70 II (285) ir kitiems VOLVO modeliams


    VOLVO S80 I (184) 2.0 T

    VOLVO S60 I (384) 2.0 T

    VOLVO V70 II (285) 2.0 T

Keitimas: stabdžių trinkeliu – Volvo V70 SW. AUTODOC ekspertai rekomenduoja:

Stabdžių kaladėles keiskite komplektu kiekvienoje ašyje. Tai užtikrins efektyvų stabdymą.
Veiksmų seka keičiant visas vienos ašies stabdžių kaladėles yra identiškas.
Atkreipkite dėmesį: visi darbai automobilyje - Volvo V70 SW - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Atidarykite variklio dangtį.Atsukite stabdžių skysčio bakelio dangtelį.
Žingsnis 2

Įdėkite pleištus po ratais.
Žingsnis 3

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 4

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 5

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Volvo V70 SW.
Žingsnis 6

Nuimkite ratą.
Žingsnis 7

Išskirkite stabdžių kaladėles.Naudokite laužtuvą.
Žingsnis 8

Nuimkite suporto kreipiančiųjų apsauginius gaubtus.Naudokite laužtuvą.
Žingsnis 9

Atsukite stabdžių apkabos tvirtinimą.Naudokite HEX Nr. H7.Naudokite terkšlinį raktą.
Žingsnis 10

Atjunkite stabdžių suporto fiksavimo spyruoklę.Naudokite laužtuvą.
Žingsnis 11

Nuimkite stabdžių suportą.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. AUTODOC ekspertai rekomenduoja:

Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.Patikrinkite stabdžių suporto apkabos, apsauginių gaubtų ir kreipiančiųjų būklę. Išvalykite juos. Jeigu reikia pakeiskite.
Žingsnis 12

Nuimkite stabdžių kaladėles.Naudokite laužtuvą.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. AUTODOC rekomenduoja:

Išmatuokite stabdžių disko storį. Pasiekus nusidėvėjimą ribą, detalę būtina pakeisti.
Žingsnis 13

Išvalykite stabdžių apkabos kabę nuo dulkių ir purvo.Naudokite vielinį šepetį.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Po užpurškimo palaukite kelias minutes.
Žingsnis 14

Apdorokite stabdžių suporto stūmoklį.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 15

Įspauskite stabdžių suporto stūmoklį.Naudokite įrenginį stabdžių suporto cilindrų įspaudimui.
Žingsnis 16

Priveržkite stabdžių trinkeles toje vietoje, kur jų paviršius liečiasi su stabdžių apkabos laikikliu.Naudokite sintetinį tepalą stabdžių sistemai.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Profesionalai rekomenduoja:

Prieš montuodami kaladėles įsitikinkite, kad disko paviršius yra švarus.
Žingsnis 17

Uždėkite naujas stabdžių kaladėles.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. AUTODOC rekomenduoja:

Įsitikinkite, kad kaladėlės pritvirtintos įdėklais į disko pusę.
Žingsnis 18

Sumontuokite stabdžių suportą ir pritvirtinkite jį.Naudokite HEX Nr. H7.Naudokite dinamometrinį raktą.Priveržimo jėga 35 Nm.
Žingsnis 19

Uždėkite suporto kreipiančiųjų apsauginius gaubtus.
Žingsnis 20

Sumontuokite stabdžių suporto fiksavimo spyruoklę.Naudokite guminį plaktuką.Naudokite laužtuvą.
Žingsnis 21

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 22

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 23

Uždėkite ratą.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Volvo V70 SW.
Žingsnis 24

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 25

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 26

Išimkite kėlimo įrenginius ir pleištus po ratais.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Patarimas iš AUTODOC:

Patikrinkite stabdžių skysčio lygį bakelyje ir, jeigu reikia, pripildykite.
Žingsnis 27

Užsukite stabdžių skysčio bakelio kamštį.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Profesionalai rekomenduoja:

Neužvesdami variklio, kelis kartus įspauskite stabdžio pedalą, kol nepajusite pasipriešinimo.

Žingsnis 28

Uždarykite variklio dangtį.

Keitimas: stabdžių trinkeliu – Volvo V70 SW. Patarimas iš AUTODOC:

Pirmus 150-200 km po stabdžių kaladėlių keitimo, greitį mažinkite atsargiai. Venkite nereikalingo ir staigaus stabdymo iki pilno automobilio sustojimo.
