Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VOLVO S40 II (544) 1.6 D, VOLVO V50 (545) 1.6 D, VOLVO C30 (533) 1.6 D

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

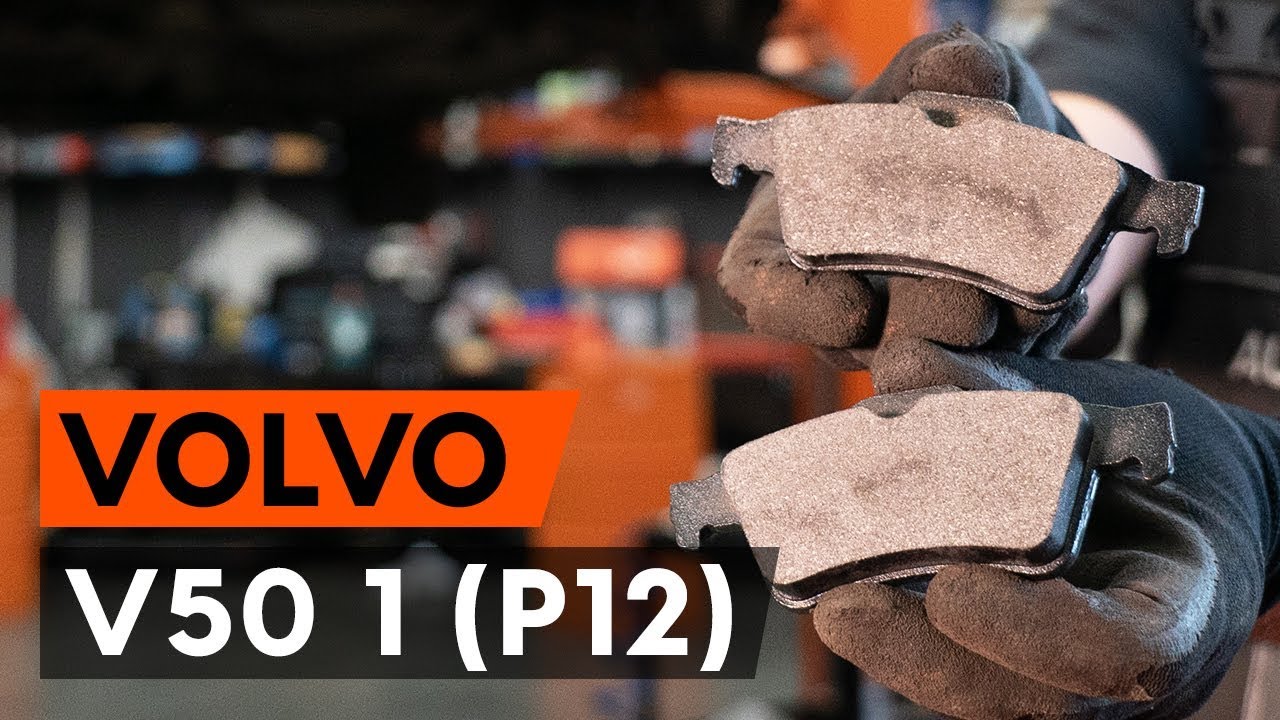

Kaip pakeisti galiniai stabdžių kaladėlės VOLVO V50 1 (P12) [AUTODOC PAMOKA]

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Reikiamų įrankių sąrašas:

                        Stabdžių sistemos valiklis

                        Stabdžių sistemos tepalas

                        Varinis tepalas

                        HEX antgalis nr. H7

                        Smūginė ratų galvutė Nr. 19

                        Įrenginys suporto stabdžių cilindrų įspaudimui

                        Reketinis raktas

                        Dinamometrinis raktas

                        Guminis plaktukas

                        Laužtuvas

                        Rato atrama

Visos dalys, kurias jums reikia pakeisti – Stabdžių Kaladėlės V50 (545) ir kitiems VOLVO modeliams


    VOLVO S40 II (544) 1.6 D

    VOLVO V50 (545) 1.6 D

    VOLVO C30 (533) 1.6 D

Keitimas: stabdžių trinkeliu – Volvo V50 MW. AUTODOC ekspertai rekomenduoja:

Stabdžių kaladėles keiskite komplektu kiekvienoje ašyje. Tai užtikrins efektyvų stabdymą.
Veiksmų seka keičiant visas vienos ašies stabdžių kaladėles yra identiškas.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Laikykitės tokios veiksmų sekos:

Žingsnis 1

Atidarykite variklio dangtį.Atsukite stabdžių skysčio bakelio dangtelį.
Žingsnis 2

Įdėkite pleištus po ratais.
Žingsnis 3

Atlaisvinkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 4

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 5

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Volvo V50 MW.
Žingsnis 6

Nuimkite ratą.
Žingsnis 7

Nuimkite suporto kreipiančiųjų apsauginius gaubtus.Naudokite laužtuvą.
Žingsnis 8

Atsukite stabdžių apkabos tvirtinimą.Naudokite HEX Nr. H7.Naudokite terkšlinį raktą.
Žingsnis 9

Atjunkite stabdžių suporto fiksavimo spyruoklę.Naudokite laužtuvą.
Žingsnis 10

Nuimkite stabdžių suportą.Naudokite laužtuvą.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Profesionalai rekomenduoja:

Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.Patikrinkite stabdžių suporto apkabos, apsauginių gaubtų ir kreipiančiųjų būklę. Išvalykite juos. Jeigu reikia pakeiskite.
Žingsnis 11

Nuimkite stabdžių kaladėles.Naudokite laužtuvą.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Patarimas iš AUTODOC:

Išmatuokite stabdžių disko storį. Pasiekus nusidėvėjimą ribą, detalę būtina pakeisti.
Žingsnis 12

Apdorokite stabdžių suporto stūmoklį.Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 13

Įspauskite stabdžių suporto stūmoklį.Naudokite įrenginį stabdžių suporto cilindrų įspaudimui.
Žingsnis 14

Priveržkite stabdžių trinkeles toje vietoje, kur jų paviršius liečiasi su stabdžių apkabos laikikliu.Naudokite sintetinį tepalą stabdžių sistemai.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Patarimas:

Prieš montuodami kaladėles įsitikinkite, kad disko paviršius yra švarus.
Žingsnis 15

Uždėkite naujas stabdžių kaladėles.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. AUTODOC rekomenduoja:

Įsitikinkite, kad kaladėlės pritvirtintos įdėklais į disko pusę.
Žingsnis 16

Sumontuokite stabdžių suportą ir pritvirtinkite jį.Naudokite HEX Nr. H7.Naudokite dinamometrinį raktą.Priveržimo jėga 35 Nm.
Žingsnis 17

Uždėkite suporto kreipiančiųjų apsauginius gaubtus.
Žingsnis 18

Sumontuokite stabdžių suporto fiksavimo spyruoklę.Naudokite guminį plaktuką.
Žingsnis 19

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 20

Išvalykite stabdžių disko paviršių.Naudokite stabdžių sistemos valiklį.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Profesionalai rekomenduoja:

Po užpurškimo palaukite kelias minutes.
Žingsnis 21

Uždėkite ratą.

AUTODOC rekomenduoja:

Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Volvo V50 MW.
Žingsnis 22

Priveržkite rato tvirtinimo varžtus.Naudokite specialią galvutę ratų varžtams Nr. 19
Žingsnis 23

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus.Naudokite dinamometrinį raktą.Priveržimo jėga 120 Nm.
Žingsnis 24

Išimkite kėlimo įrenginius ir pleištus po ratais.

AUTODOC rekomenduoja:

Svarbu! Keitimas: stabdžių trinkeliu – Volvo V50 MW. Patikrinkite stabdžių skysčio lygį rezervuare ir papildykite, jeigu to reikia.
Žingsnis 25

Užsukite stabdžių skysčio bakelio kamštį.

AUTODOC rekomenduoja:

Volvo V50 MW - neužvesdami variklio, kelis kartus nuspauskite stabdžio pedalą, kol jis tarps kietas.
Žingsnis 26

Uždarykite variklio dangtį.

Keitimas: stabdžių trinkeliu – Volvo V50 MW. Patarimas iš AUTODOC ekspertų:

Pirmus 150-200 km po stabdžių kaladėlių keitimo, greitį mažinkite atsargiai. Venkite nereikalingo ir staigaus stabdymo iki pilno automobilio sustojimo.
