Kaip pakeisti VW Transporter T4 priekinė viršutinė svirtis - keitimo instrukcija

atsisiuntimų: 0

Peržiūrų: 37

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6 … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

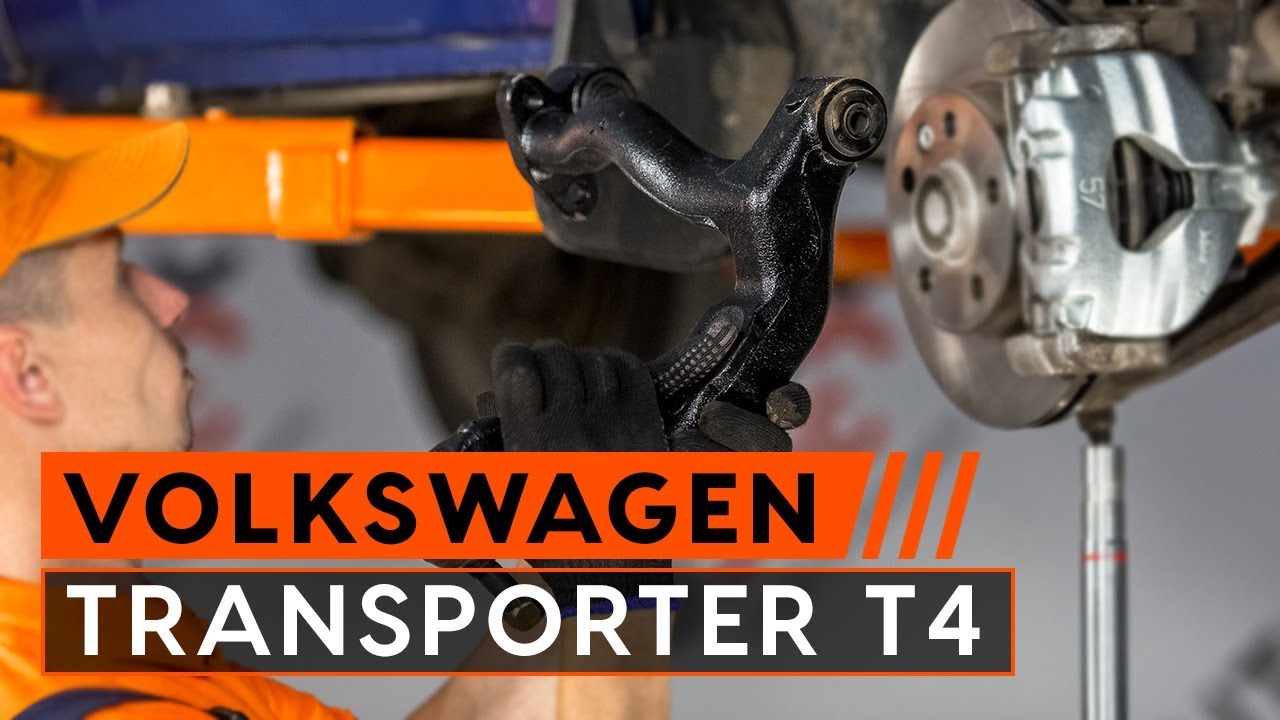

Kaip pakeisti priekinę viršutinę svirtį VW TRANSPORTER T4 [PAMOKA]

Kaip pakeisti VW Transporter T4 priekinė viršutinė svirtis - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Vikšro Valdymo Svirtis Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) ir kitiems VW modeliams

Alternatyvios prekės

vikšro valdymo svirtis

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Reikiamų įrankių sąrašas:

                      Vielinis šepetys

                      WD-40 purškalas

                      Stabdžių sistemos valiklis

                      Varinis tepalas

                      Torcinė galvutė nr. 18

                      Torcinė galvutė nr. 21

                      Kombinuotas veržliaraktis Nr. 18

                      Kombinuotas veržliaraktis Nr. 21

                      Kombinuotas veržliaraktis Nr. 24

                      Kombinuotas veržliaraktis Nr. 27

                      Smūginė ratų galvutė Nr. 17

                      Reketinis raktas

                      Dinamometrinis raktas

                      Kaltas kaiščių išmušimui

                      Plaktukas

                      Laužtuvas

                      Rato atrama

Įsigyti įrankius

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. AUTODOC rekomenduoja:

Veiksmų seka keičiant dešines ir kaires viršutines svirtis yra identiška.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Rekomenduojama veiksmų seka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17

Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 4

Atsukite rato tvirtinimo varžtus.

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Patarimas:
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Atlaisvinkite torsionų priveržimą. Naudokite kombinuotą veržliaraktį Nr. 27.
Žingsnis 7

Išvalykite amortizatoriaus statramsčio tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 8

Atsukite tvirtinimą, jungiantį pakabos statramstį prie pakabos svirties.

Žingsnis 8.2

Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 9

Nuimkite tvirtinimo varžtą. Naudokite kaltą kaiščių išmušimui. Naudokite plaktuką.
Žingsnis 10

Atsukite viršutinį amortizatoriaus statramsčio tvirtinimą. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.

AUTODOC rekomenduoja:
Svarbu! Laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus - VW Transporter T4.
Žingsnis 11

Išimkite amortizatoriaus statramstį.
Žingsnis 12

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 13

Atsukite apatinį atramos traukės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 24.
Žingsnis 14

Atjunkite atramos rutulinį šarnyrą nuo pasukamojo statramsčio. Naudokite laužtuvą. Naudokite plaktuką.
Žingsnis 15

Atsukite subrėmo tvirtinimus. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 16

Atsukite subrėmo tvirtinimus. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 17

Išvalykite visus svirties sujungimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 18

Atsukite viršutinės svirties tvirtinimą (2 vnt.). Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 19

Išimkite tvirtinimo varžtus.
Žingsnis 20

Atsukite galinį tvirtinimą, jungiantį pakabos svirtį prie rėmo. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 21

Atsukite priekinį svirties tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.

Žingsnis 22

Išimkite tvirtinimo varžtus.

Žingsnis 23

Atsukite variklio pagalvės tvirtinimo elementą, jungiantį jį su porėmiu. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 24

Paremkite svirtį. Naudokite hidraulinį pakelėją.
Žingsnis 25

Išimkite svirtį. Naudokite laužtuvą.
Žingsnis 26

Išvalykite montavimo vietas ir pakabos svirties sriegius. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 27

Įdėkite naują svirtį.

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Patarimas iš AUTODOC ekspertų:
Montavimo proceso metu naudokite tik naujus varžtus ir veržles.Nepažeiskite atramos traukės gaubto.Suderinkite pakabos svirties padėtį su montavimo vietomis.
Žingsnis 28

Priveržkite tvirtinimo varžtus. Naudokite plaktuką. Naudokite laužtuvą.
Žingsnis 29

Pakelkite hidraulinį keltuvą 10-15 cm.
Žingsnis 30

Priveržkite subrėmo tvirtinimą. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.

Žingsnis 31

Priveržkite subrėmo tvirtinimą. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.

Žingsnis 32

Priveržkite priekinį svirties tvirtinimą prie porėmio. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 100 Nm.

Žingsnis 33

Priveržkite galinį tvirtinimą, jungiantį svirtį prie porėmio. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 100 Nm.
Žingsnis 34

Priveržkite tvirtinimo varžtus. Naudokite laužtuvą.
Žingsnis 35

Priveržkite viršutinės svirties tvirtinimą (2 vnt.). Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite torcinę galvutę Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 160 Nm.
Žingsnis 36

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:
Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 37

Prijunkite atramos traukę prie pasukamojo statramsčio.
Žingsnis 38

Paremkite svirtį. Naudokite hidraulinį pakelėją.

Žingsnis 39

Priveržkite viršutinį atramos traukės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 24. Naudokite dinamometrinį raktą. Priveržimo jėga 110 Nm.
Žingsnis 40

Išimkite atramą iš po svirties.

AUTODOC rekomenduoja:
Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio VW Transporter T4 komponentų ir mechanizmų pažeidimo.
Žingsnis 41

Įdėkite amortizatoriaus statramstį į rato arką.
Žingsnis 42

Priveržkite viršutinį amortizatoriaus statramsčio tvirtinimą. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 100 Nm.
Žingsnis 43

Pritvirtinkite amortizatoriaus statramsčio tvirtinimą prie pakabos svirties. Naudokite torcinę galvutę Nr. 21. Naudokite terkšlinį raktą.
Žingsnis 44

Įdėkite tvirtinimo varžtą.

Žingsnis 45

Paremkite svirtį. Naudokite hidraulinį pakelėją.
Žingsnis 46

Priveržkite tvirtinimą, jungiantį pakabos statramstį prie pakabos svirties. Naudokite torcinę galvutę Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 160 Nm.

Žingsnis 47

Išimkite atramą iš po svirties.

Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Patarimas iš AUTODOC:
Hidraulinį pakelėją nuleiskite tolygiai, be staigių judesių, kad išvengtumėte mazgų ir mechanizmų pažeidimų.
Žingsnis 48

Priveržkite tvirtinimo varžtą, jungiantį variklio pagalvę prie porėmio. Naudokite torcinę galvutę Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 160 Nm.
Žingsnis 49

Priveržkite torsionus. Naudokite kombinuotą veržliaraktį Nr. 24.
Žingsnis 50

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.

Žingsnis 51

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: priekinė viršutinė svirtis – VW Transporter T4. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 52

Uždėkite ratą.

AUTODOC rekomenduoja:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 53

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 54

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite dinamometrinį raktą. Priveržimo jėga 160 Nm.

Žingsnis 55

Išimkite kėlimo įrenginius ir pleištus po ratais.
