Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
MERCEDES-BENZ E Klasė Saloon (W211) E 220 CDI (211.006), MERCEDES-BENZ E Klasė Saloon (W211) E 320 (211.065), MERCEDES-BENZ E Klasė Saloon (W211) E 500 (211.070), MERCEDES-BENZ E Klasė Saloon (W211) E 240 (211.061), MERCEDES-BENZ E Klasė Saloon (W211) E 270 CDI (211.016), MERCEDES-BENZ E Klasė Saloon (W211) E 240 4-matic (211.080), MERCEDES-BENZ E Klasė Saloon (W211) E 320 4-matic (211.082), MERCEDES-BENZ E Klasė Saloon (W211) E 200 CDI (211.004), MERCEDES-BENZ E Klasė Saloon (W211) E 200 CDI (211.004), MERCEDES-BENZ E Klasė Saloon (W211) E 55 AMG Kompressor (211.076), MERCEDES-BENZ E Klasė Saloon (W211) E 200 Kompressor (211.042), MERCEDES-BENZ E Klasė Saloon (W211) E 320 CDI (211.026), MERCEDES-BENZ E Klasė Saloon (W211) E 400 CDI (211.028), MERCEDES-BENZ E Klasė Saloon (W211) E 500 4-matic (211.083), MERCEDES-BENZ E Klasė Saloon (W211) E 200 NGT (211.042), MERCEDES-BENZ E Klasė Saloon (W211) E 280 CDI (211.023), MERCEDES-BENZ E Klasė Saloon (W211) E 280 (211.054), MERCEDES-BENZ E Klasė Saloon (W211) E 350 (211.056), MERCEDES-BENZ E Klasė Saloon (W211) E 280 CDI (211.020), MERCEDES-BENZ E Klasė Saloon (W211) E 320 CDI (211.022), MERCEDES-BENZ E Klasė Saloon (W211) E 280 CDI 4-matic (211.084), MERCEDES-BENZ E Klasė Saloon (W211) E 420 CDI (211.029), MERCEDES-BENZ E Klasė Saloon (W211) E 280 4-matic (211.092), MERCEDES-BENZ E Klasė Saloon (W211) E 350 4-matic (211.087), MERCEDES-BENZ E Klasė Saloon (W211) E 320 CDI 4-matic (211.089), MERCEDES-BENZ E Klasė Saloon (W211) E 200 CDI (211.007), MERCEDES-BENZ E Klasė Saloon (W211) E 220 CDI (211.008), MERCEDES-BENZ E Klasė Saloon (W211) E 200 Kompressor (211.041), MERCEDES-BENZ E Klasė Saloon (W211) E 500 4-matic (211.090), MERCEDES-BENZ E Klasė Saloon (W211) E 500 (211.072), MERCEDES-BENZ E Klasė Saloon (W211) E 63 AMG (211.077), MERCEDES-BENZ E Klasė Saloon (W211) E 350 CGI (211.057), MERCEDES-BENZ E Klasė Saloon (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ E Klasė Saloon (W211) E 230 (211.052), MERCEDES-BENZ E Klasė Saloon (W211) E320 CDI (211.022), MERCEDES-BENZ E Klasė Saloon (W211) E 63 AMG (211.077) … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

Kaip pakeisti galinio rato guolis MERCEDES-BENZ E W211 PAMOKA | AUTODOC

Kaip pakeisti Mercedes W211 rato guolio: galas - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Rato guolis E Klasė Saloon (W211) ir kitiems MERCEDES-BENZ modeliams

rato guolio komplektas

        rato guolio komplektas E Klasė Saloon (W211) benzinas (224 AG)

        rato guolio komplektas E Klasė Saloon (W211) benzinas (306 AG)

        rato guolio komplektas E Klasė Saloon (W211) benzinas (177 AG)

        rato guolio komplektas E Klasė Saloon (W211) dyzelinas (177 AG)

        rato guolio komplektas E Klasė Saloon (W211) benzinas (177 AG)

        rato guolio komplektas E Klasė Saloon (W211) benzinas (224 AG)

        rato guolio komplektas E Klasė Saloon (W211) dyzelinas (102 AG)

        rato guolio komplektas E Klasė Saloon (W211) dyzelinas (122 AG)

        rato guolio komplektas E Klasė Saloon (W211) benzinas (476 AG)

Keitimas: rato guolio – Mercedes W211. Reikiamų įrankių sąrašas:

                        Vielinis šepetys

                        Universalus purškiamasis skystis valymui.

                        WD-40 purškalas

                        Stabdžių sistemos valiklis

                        Varinis tepalas

                        Kombinuotas veržliaraktis Nr. 16

                        Kombinuotas veržliaraktis Nr. 18

                        Kombinuotas veržliaraktis Nr. 21

                        Torcinė galvutė nr. 8

                        Torcinė galvutė nr. E12

                        Torcinė galvutė nr. 16

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. E18

                        Torcinė galvutė nr. 32

                        HEX antgalis nr. H10

                        Torx antgalis M12

                        Torx antgalis T30

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Dinamometrinis raktas

                        Plaktukas

                        Plokščias kaltas

                        Kaltas kaiščių išmušimui

                        Replės

                        Apvaliosios replės

                        Plokščias Atsuktuvas

                        Rinkinys guolių įpresavimui ir išpresavimui

                        Laužtuvas

                        Hidraulinis keltuvas

                        Rato atrama

Įsigyti įrankius

Keitimas: rato guolio – Mercedes W211. AUTODOC ekspertai rekomenduoja:

Pakartotinai nenaudokite nuimto jūsų automobilio Mercedes W211 guolio mazgo.
Veiksmų seka keičiant dešinio ir kairio rato stebulės guolius vienoje ašyje yra identiška.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: rato guolio – Mercedes W211. Laikykitės tokios veiksmų sekos:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 3

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 4

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:
Svarbu! Laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Mercedes W211.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Išvalykite stabdžių suporto apkabos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 7

Atsukite stabdžių apkabos kabės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 8

Išimkite tvirtinimo varžtus (2 vnt.).

Žingsnis 9

Nuimkite stabdžių suportą kartu su apkaba.

Keitimas: rato guolio – Mercedes W211. Patarimas:
Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.Patikrinkite stabdžių suporto apkabos, apsauginių gaubtų ir kreipiančiųjų būklę. Išvalykite juos. Jeigu reikia pakeiskite.
Žingsnis 10

Išvalykite stabdžių disko tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 11

Atsukite stabdžių disko tvirtinimą. Naudokite Torx T30. Naudokite terkšlinį raktą.
Žingsnis 12

Nuimkite stabdžių diską.
Žingsnis 13

Atspauskite rato stebulės tvirtinimą. Naudokite plokščią kaltą. Naudokite plaktuką.
Žingsnis 14

Atsukite rato stebulės tvirtinimą. Naudokite torcinę galvutę Nr. 32. Naudokite terkšlinį raktą.
Žingsnis 15

Išimkite tvirtinimo veržlę.

Žingsnis 16

Nuimkite stabdžių trinkelių reguliavimo mechanizmą. Naudokite plokščiąsias reples. Naudokite apvaliąsias reples. Naudokite plokščią atsuktuvą.
Žingsnis 17

Nuimkite stovėjimo stabdžio trinkeles kartu su apatine spyruokle.
Žingsnis 18

Atjunkite stovėjimo stabdžio trosą. Naudokite plokščią atsuktuvą.
Žingsnis 19

Nuvalykite valdymo svirties tvirtinimo detales. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 20

Atsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite HEX Nr. H10. Naudokite terkšlinį raktą.
Žingsnis 21

Nuimkite tvirtinimo varžtą.

Žingsnis 22

Atjunkite pakabos svirtį.
Žingsnis 23

Išvalykite stabilizatoriaus traukės tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 24

Atsukite stabilizatoriaus traukės tvirtinimus. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite terkšlinį raktą.
Žingsnis 25

Nuimkite tvirtinimo varžtą.
Žingsnis 26

Išimkite stabilizatoriaus traukę.

Žingsnis 27

Atsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite Torx M12. Naudokite terkšlinį raktą.
Žingsnis 28

Nuimkite tvirtinimo varžtą. Naudokite Torx M12. Naudokite terkšlinį raktą.

Žingsnis 29

Atsukite viršutinės svirties tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. E18. Naudokite terkšlinį raktą.
Žingsnis 30

Nuimkite tvirtinimo varžtą. Naudokite kaltą kaiščių išmušimui. Naudokite plaktuką.
Žingsnis 31

Atjunkite ABS laidų laikiklį.

Žingsnis 32

Atjunkite pakabos svirtį.
Žingsnis 33

Atsukite viršutinės svirties tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. E18. Naudokite terkšlinį raktą.
Žingsnis 34

Nuimkite tvirtinimo varžtą.

Žingsnis 35

Atjunkite pakabos svirtį.

Žingsnis 36

Atsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite HEX Nr. H10. Naudokite terkšlinį raktą.
Žingsnis 37

Atjunkite pakabos svirtį.

Žingsnis 38

Atsukite ABS daviklio tvirtinimą nuo pasukamojo statramsčio. Naudokite torcinę galvutę Nr. 8. Naudokite terkšlinį raktą.
Žingsnis 39

Atjunkite ABS daviklį.
Žingsnis 40

Nuimkite tvirtinimo varžtą. Naudokite kaltą kaiščių išmušimui. Naudokite plaktuką.

Žingsnis 41

Atjunkite pavaros veleną nuo pasukamojo kakliuko.

Keitimas: rato guolio – Mercedes W211. AUTODOC rekomenduoja:
Stebėkite, kad pavaros velenas nebūtų pakibusioje padėtyje.
Žingsnis 42

Nuimkite pasukamąjį statramstį kartu su stebulę.

Žingsnis 43

Išimkite rato stebulę iš pasukamojo statramsčio. Naudokite rinkinį guolių įpresavimui ir išpresavimui. Naudokite plaktuką.
Žingsnis 44

Atsukite stebulės guolio tvirtinimą. Naudokite torcinę galvutę Nr. E12. Naudokite terkšlinį raktą.
Žingsnis 45

Išimkite rato stebulės guolį. Naudokite plaktuką.
Žingsnis 46

Išvalykite stebulės guolio montavimo vietą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 47

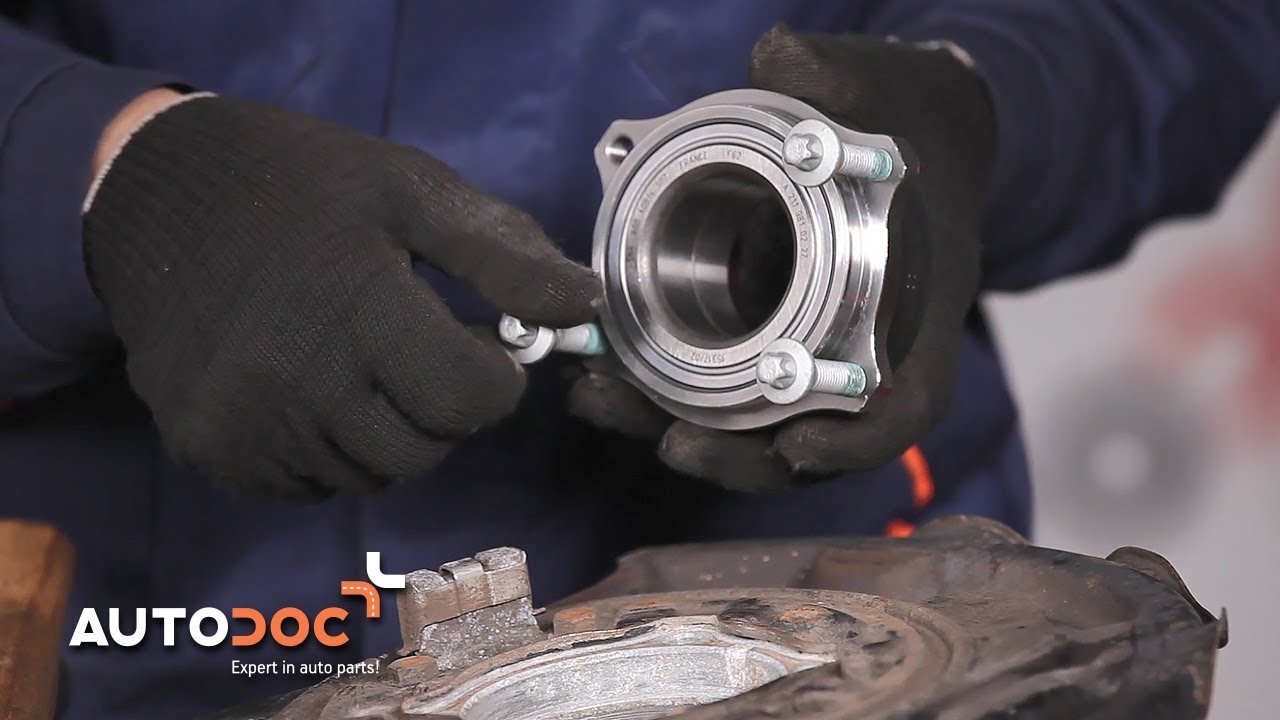

Įdėkite naują rato stebulės guolį ir jį pritvirtinkite.
Žingsnis 48

Priveržkite rato stebulės guolio tvirtinimo elementą. Naudokite torcinę galvutę Nr. E12. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.
Žingsnis 49

Apdorokite rato stebulės guolio tvirtinimą. Naudokite varinį tepalą.

Žingsnis 50

Uždėkite rato stebulę ant pasukamojo statramsčio. Naudokite rinkinį guolių įpresavimui ir išpresavimui.
Žingsnis 51

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 52

Sumontuokite pasukamąjį statramstį kartu su stebule.
Žingsnis 53

Sumontuokite varantįjį veleną į rato stebulę.

Žingsnis 54

Įdėkite tvirtinimo varžtą. Naudokite plaktuką.
Žingsnis 55

Prijunkite pakabos svirtį.
Žingsnis 56

Įdėkite tvirtinimo varžtą.

Žingsnis 57

Priveržkite viršutinės svirties tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. E18. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 58

Priveržkite ABS laidų laikiklį.

Žingsnis 59

Prijunkite pakabos svirtį.

Žingsnis 60

Priveržkite viršutinės svirties tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. E18. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 61

Priveržkite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite HEX Nr. H10. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 62

Prijunkite pakabos svirtį. Naudokite laužtuvą.
Žingsnis 63

Įdėkite tvirtinimo varžtą.

Žingsnis 64

Įsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite Torx M12. Naudokite terkšlinį raktą.
Žingsnis 65

Prijunkite pakabos svirtį.

Žingsnis 66

Įdėkite tvirtinimo varžtą.

Žingsnis 67

Įsukite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite HEX Nr. H10. Naudokite terkšlinį raktą.
Žingsnis 68

Atremkite pasukamąjį statramstį. Naudokite hidraulinį pakelėją.
Žingsnis 69

Priveržkite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite HEX Nr. H10. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 70

Priveržkite tvirtinimo detales jungiančias valdymo svirtį su galine stebule. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite Torx M12. Naudokite dinamometrinį raktą. Nepamirškite laikytis rekomenduojamo priveržimo pajėgumo.
Žingsnis 71

Išimkite atramą iš po pasukamojo statramsčio.

AUTODOC rekomenduoja:
Keitimas: rato guolio – Mercedes W211. Palengva nuleiskite hidraulinį keltuvą, be trūkčiojimų, kad išvengtumėte komponentų ir mechanizmų pažeidimų.
Žingsnis 72

Įdėkite tvirtinimo varžtą.

Žingsnis 73

Prijunkite ABS daviklį.

Žingsnis 74

Prisukite ABS daviklio tvirtinimą prie galinio pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 8. Naudokite terkšlinį raktą.
Žingsnis 75

Sumontuokite skersinę stabilizatoriaus traukę.

Žingsnis 76

Įdėkite tvirtinimo varžtą.
Žingsnis 77

Priveržkite stabilizatoriaus traukės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 16. Naudokite torcinę galvutę Nr. 16. Naudokite dinamometrinį raktą. Priveržimo jėga 50 Nm.
Žingsnis 78

Pritvirtinkite stovėjimo stabdžio trosą.
Žingsnis 79

Sumontuokite stovėjimo stabdžio trinkeles su apatine spyruokle.
Žingsnis 80

Įdėkite stabdžių trinkelių reguliavimo mechanizmą. Naudokite plokščiąsias reples. Naudokite apvaliąsias reples. Naudokite plokščią atsuktuvą.
Žingsnis 81

Įdėkite tvirtinimo veržlę.
Žingsnis 82

Priveržkite stebulės tvirtinimus. Naudokite torcinę galvutę Nr. 32. Naudokite dinamometrinį raktą. Priveržimo jėga 170 Nm.+45°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 83

Užspauskite rato stebulės tvirtinimą. Naudokite plokščią kaltą. Naudokite plaktuką.
Žingsnis 84

Uždėkite stabdžių diską.
Žingsnis 85

Priveržkite stabdžio disko tvirtinimą. Naudokite Torx T30. Naudokite dinamometrinį raktą. Priveržimo jėga 9 Nm.
Žingsnis 86

Sumontuokite stabdžių suportą kartu su apkaba.
Žingsnis 87

Priveržkite tvirtinimo varžtus (2 vnt.).

Žingsnis 88

Priveržkite stabdžių apkabos kabės tvirtinimą. Naudokite kombinuotą veržliaraktį Nr. 18. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 115 Nm.
Žingsnis 89

Apdorokite visus svirties sujungimus. Apdorokite visas stabilizatoriaus traukės jungtis. Naudokite varinį tepalą.

Žingsnis 90

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 91

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

Keitimas: rato guolio – Mercedes W211. Patarimas iš AUTODOC:
Po užpurškimo palaukite kelias minutes.
Žingsnis 92

Uždėkite ratą.

AUTODOC rekomenduoja:
Svarbu! Laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Mercedes W211.
Žingsnis 93

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 94

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17 Naudokite dinamometrinį raktą. Priveržimo jėga 120 Nm.
Žingsnis 95

Išimkite kėlimo įrenginius ir pleištus po ratais.

Instrukcija buvo jums naudinga?

Įvertinkite instrukciją nuo 1 iki 5 balų. Jeigu liko klausimų, užduokite juos mums.

Ieškote tinkamų padangų?

Sužinokite, kokių dydžių padangos ir ratlankiai tinka MERCEDES-BENZ E Klasė Saloon (W211) modeliui.

Peržiūrėti padangas

Kaip pakeisti Mercedes W211 vairo traukės antgalio - keitimo instrukcija

Atsisiųsti nemokamai
1.59 MB
Kaip pakeisti Mercedes W211 rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.12 MB
Kaip pakeisti Mercedes W211 galinės pakabos apatinė svirtis (šakė) - keitimo instrukcija

Atsisiųsti nemokamai
1.94 MB
Kaip pakeisti Mercedes W211 stabilizatoriaus traukės: priekis - keitimo instrukcija

Atsisiųsti nemokamai
2.36 MB
Kaip pakeisti Mercedes W211 stabilizatoriaus traukės: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.3 MB
Kaip pakeisti Mercedes W211 atraminio guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
3.18 MB

Kaip pakeisti Mercedes W211 rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.12 MB
Kaip pakeisti MERCEDES-BENZ E Klasė Saloon (W212) rato guolio: galas - keitimo instrukcija

Atsisiųsti nemokamai
5.8 MB
Kaip pakeisti MERCEDES-BENZ E Klasė Saloon (W212) rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.01 MB
Kaip pakeisti MERCEDES-BENZ E Klasė T-modell (S211) rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.01 MB
Kaip pakeisti MERCEDES-BENZ E Klasė T-modell (S211) rato guolio: galas - keitimo instrukcija

Atsisiųsti nemokamai
5.8 MB
Kaip pakeisti Mercedes W210 rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
2.62 MB

Asmeninė paskyra - Jūsų asmeninis pagalbininkas

Galima stebėti išlaidas, vesti mašinos žurnalą, keitimų grafiką ir saugoti mėgstamą medžiagą, užrašus ir dokumentus.

Įsidiekite AUTODOC CLUB programėlę!

Jūsų asmeninė automobilio priežiūros tvarkyklė, priežiūros patarimai, priminimai apie artėjančius įvykius ar priežiūros intervalus, savarankiško remonto instrukcijos - visa tai Jūsų išmaniajame telefone.

Skenuoti

Norėdami atsisiųsti programėlę:

- nuskenuokite QR kodą
- atsisiųsti iš App Store
- atsisiųsti iš Google Play

Savarankiška automobilio garso izoliacija | AUTODOC patarimai

7K peržiūrų

Publikuota: 15/04/2021
Aušinimo skysčių palyginimo testas | AUTODOC

494 peržiūrų

Publikuota: 18/02/2021
5 svarbiausios priežastys, kodėl tavo automobilis girgžda | AUTODOC patarimai

986 peržiūrų

Publikuota: 26/10/2023
Variklio aušinimo ventiliatoriaus keitimas | AUTODOC patarimai

3K peržiūrų

Publikuota: 15/11/2020
