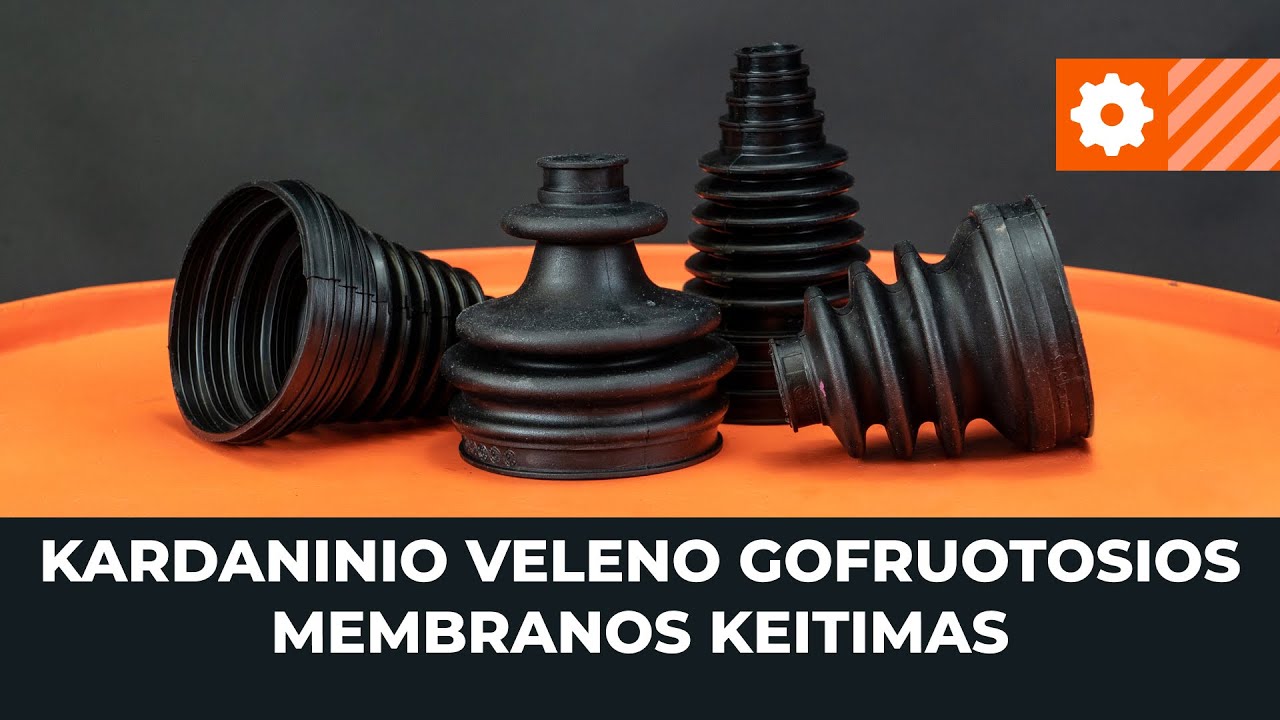

Kaip pakeisti kardaninio veleno gofruotąją membraną [AUTODOC PAMOKA]

Gofruotoji membrana kardaninis velenas - kaip atlikti keitimą automobilyje

Reikiami instrumentai:

                      Sriegiklio laikiklis

                      Smūginė ratų galvutė

                      Smūginė galvutė

                      Replės fiksavimo žiedams

                      Domkratas

                      Stabdžių vamzdelių kamščiai

Įsigyti įrankius

Atkreipkite dėmesį!

Pusašio montuojami abiejose pavaros veleno pusėse
Komponentų vieta priklauso nuo pavaros tipo: priekinė, galinė arba visų varomųjų ratų
Pusašio šarnyrai patiria didelę apkrovą ir veikia vietose, kurios nėra apsaugotos nuo purvo ir drėgmės
Todėl juos reikia nuolat tepti ir saugoti nuo nepalankių aplinkos veiksnių
Šiuo tikslu jungtis sandariai uždengiama apsauginiu gaubtu
Jo kokybė ir būklė turi tiesioginės įtakos pusašio šarnyro tarnavimo laikui

1.

Norėdami išmontuoti išorinį pusašio šarnyro apsauginį gaubtą, paprasčiausiai nuimkite pusašio šarnyrą nuo rato stebulės. Keičiant vidinį apsauginį gaubtą, gali prireikti nuimti visą pavaros veleną
2.

Išorinis pusašio šarnyras prie stebulės paprastai tvirtinamas varžtu arba veržle. Reikia atkabinti tvirtinimo detalę arba iš jos ištraukti fiksatorių ir atsukti

Svarbu!
Kad ratas nesisuktų ir būtų laikomąsi saugos reikalavimų, geriausia atlaisvinti tvirtinimo detalę, kai visi automobilio ratai stovi ant žemės
3.

Jei pusašio šarnyro veleno nuimti negalima, įsitikinkite, kad yra pakankamai laisvos vietos pusašio šarnyro ištraukimui nuo stebulės
4.

Naudokite kaltą ir plaktuką, kad išmuštumėte šarnyrą

AUTODOC rekomenduoja:
Kad nepažeistumėte krumpliaračių, kaltą įkiškite tik į centrinę pusašio šarnyro skylę
5.

Nuimkite pusašio šarnyrą arba nuimkite pasukamąjį kakliuką nuo pakabos statramsčio
6.

Nuimkite apsauginio gaubto spaustukus
7.

Atjunkite pusašio šarnyrą nuo ašies veleno

AUTODOC ekspertai rekomenduoja:
Norėdami nuimti tokio tipo pusašio šarnyrą, naudokite jo tvirtinimo varžtą
8.

Pakeiskite fiksavimo žiedą, patikrinkite, ar ašies veleno dantračiai nenusidėvėję
9.

Nuimkite apsauginį gaubtą ir nuvalykite seną tepalą nuo pusašio šarnyro
10.

Užfiksuokite pusašio šarnyrą spaustuvuose

Būkite atsargūs!
Kad nepažeistumėte dantračių, užfiksuokite detalę už korpuso. Taip pat galite naudoti medinius spaustuvų įdėklus
11.

Nuimkite apsauginį gaubtą nuo pusašio šarnyro, atplėšdami jį tinkamu įrankiu. Elkitės atsargiai, nes viduje yra daug tepalo

Atkreipkite dėmesį!
Tepalo dėmės ant apsauginio gaubto, kur ji liečiasi su pusašio šarnyru, rodo, kad buvo prarastas sandarumasTaip gali atsitikti dėl korozijos ant šarnyro korpuso, prie kurio tvirtinamas apsauginis gaubtas
12.

Nuimkite atraminę poveržlę, plastikinę įvorę, ribojančią posūkio kampą, ir tvirtinimo varžtą
13.

Pasukite vidinę pusašio šarnyro dalį įvairiomis kryptimis ir išimkite visus rutuliukus vieną po kito

AUTODOC rekomenduoja:
Norėdami teisingai surinkti bloką, įsiminkite, į kokią pusę turi būti nukreipta vidinė apkaba
14.

Pasukite separatorių 90° kampu ir nuimkite jį
15.

Šioje dalyje taip pat turėtumėte atkreipti dėmesį į tai, į kurią pusę nukreiptas mazgas
16.

Įvertinkite pusašio šarnyro korpuso griovelių nusidėvėjimą
17.

Kruopščiai išvalykite visas šarnyro dalis
18.

Patikrinkite, ar pusašio šarnyro sudedamosios dalys yra geros būklės
19.

Apžiūrėkite, ar nėra įbrėžimų, deformacijų ir kitų pažeidimų
20.

Įsitikinkite, kad ant separatoriaus langelių nėra jokių nusidėvėjimo požymių
21.

Patikrinkite vidinę apkabą
22.

Naudokite specialų tepalą pusašio šarnyrams

Svarbu!
Atkreipkite dėmesį, kad išorinių ir vidinių pusašio šarnyrų tepalas skiriasi.Nemaišykite skirtingų tipų tepalų
23.

Išvalę komponentus, vėl sumontuokite pusašio šarnyrą ir sutepkite jį tepalu
24.

Neleiskite, kad tepalas patektų ant pusašio šarnyro korpuso išorinės pusės, kad būtų galima patikimai pritvirtinti apsauginį gaubtą
25.

Pašalinkite riebalus nuo pusašio šarnyro apsauginio gaubto tvirtinimo vietos ir užmaukite jį ant ašies veleno
26.

Užveržkite spaustuką ir išverskite apsauginį gaubtą į išorę, kad jis neišsipurvintų
27.

Sumontuokite atraminę poveržlę ir plastikinę įvorę
28.

Sumontuokite naują fiksavimo žiedą
29.

Sulygiuokite pusašio šarnyro ir ašies veleno krumplius
30.

Paspauskite pusašio šarnyrą, kad būtų įveiktas fiksavimo žiedo pasipriešinimas, ir įstatykite šarnyrą į vietą

Būkite atsargūs!
Kad nepažeistumėte krumplių, korpusą reikia veikti jėga, naudojant tinkamo skersmens įvorę arba galvą
31.

Sureguliuokite šarnyrą taip, kad jis su ašies velenu sudarytų statų kampą
32.

Pašalinkite riebalus nuo pusašio šarnyro korpuso paviršiaus ir atsargiai uždėkite apsauginį gaubtą
33.

Įsitikinkite, kad spaustuvai sumontuoti teisingai ir kad apsauginis gaubtas yra pritvirtintas savo montavimo vietoje
34.

Šio tipo pusašio šarnyrui išimti gali prireikti specialaus įrankio
35.

Naudodami nuimtuvą ir ašies veržlę nuimkite pusašio šarnyrą nuo ašies veleno
36.

Išvalykite visus komponentus ir patikrinkite jų būklę
37.

Įsiminkite vidinės apkabos padėtį ir kur įrengtas fiksavimo žiedas
38.

Didžiąją tepalo dalį tepkite į pusašio šarnyro vidų, tuo pačiu metu rankomis apdorodami šarnyrą
39.

Pastumkite apsauginį gaubtą toliau nuo jo tvirtinimo vietos ant ašies veleno, kad dirbant jis netrukdytų.
40.

Likusiu tepalu patepkite mazgo viršų ir įsitikinkite, kad jo nepateko ant apsauginio gaubto montavimo vietos

Svarbu!
Kai pasuksite ratus, visas tepalas tolygiai pasiskirstys visame mechanizme ir pusašio šarnyro viduje
41.

Atsargiai uždėkite apsauginį gaubtą
42.

Įsitikinkite, kad apsauginis gaubtas nesisuka ir gerai priglunda prie pusašio šarnyro korpuso
43.

Sumontuokite spaustukus ir įsitikinkite, kad jie yra teisingoje padėtyje, be nuokrypių

Būkite atsargūs!
Venkite juos per daug priveržti, nes tai gali sugadinti apsauginį gaubtą
44.

Naudokite specialų įrankį spaustukams priveržti
45.

Taip pat galite naudoti šoninio arba galinio pjovimo reples, kad priveržtumėte spaustuką, o tada plaktuku bakstelėti į tą vietą, kurioje jis buvo priveržtas
46.

Norėdami pakeisti vidinį pusašio šarnyro apsauginį gaubtą, nuimkite didesnį spaustuką
47.

Išimkite ašies veleną kartu su trikoju iš vidinio pusašio šarnyro korpuso
48.

Nuimkite fiksavimo žiedą pusašio šarnyro priekyje

AUTODOC rekomenduoja:
Jei trikojo negalima nuimti nuo ašies veleno, naudokite trauktuvą
49.

Išvalykite visas šarnyro sudedamąsias dalis ir jo montavimo vietą ant ašies veleno
50.

Ant ašies veleno uždėkite naują apsauginį gaubtą
51.

Įspauskite trikojį
52.

Sureguliuokite apsauginio gaubto padėtį taip, kad jo viduje esančios įdubos sutaptų su šarnyro ritinėliais
53.

Į pusašio šarnyro korpusą įpilkite reikiamą tepalo kiekį
54.

Sumontuokite pavaros veleną kartu su šarnyru ir rankomis apdorokite šarnyrą, kad tepalas pasiskirstytų tolygiai
55.

Užveržkite apsauginio gaubto spaustukus
56.

Iš naujo sumontuokite visus nuimtus pakabos komponentus
57.

Užveržkite tvirtinimo detales pagal gamintojo rekomenduojamą sukimo momentą
58.

Naudodami dinamometrinį raktą priveržkite ašies tvirtinimo detalę.
