Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

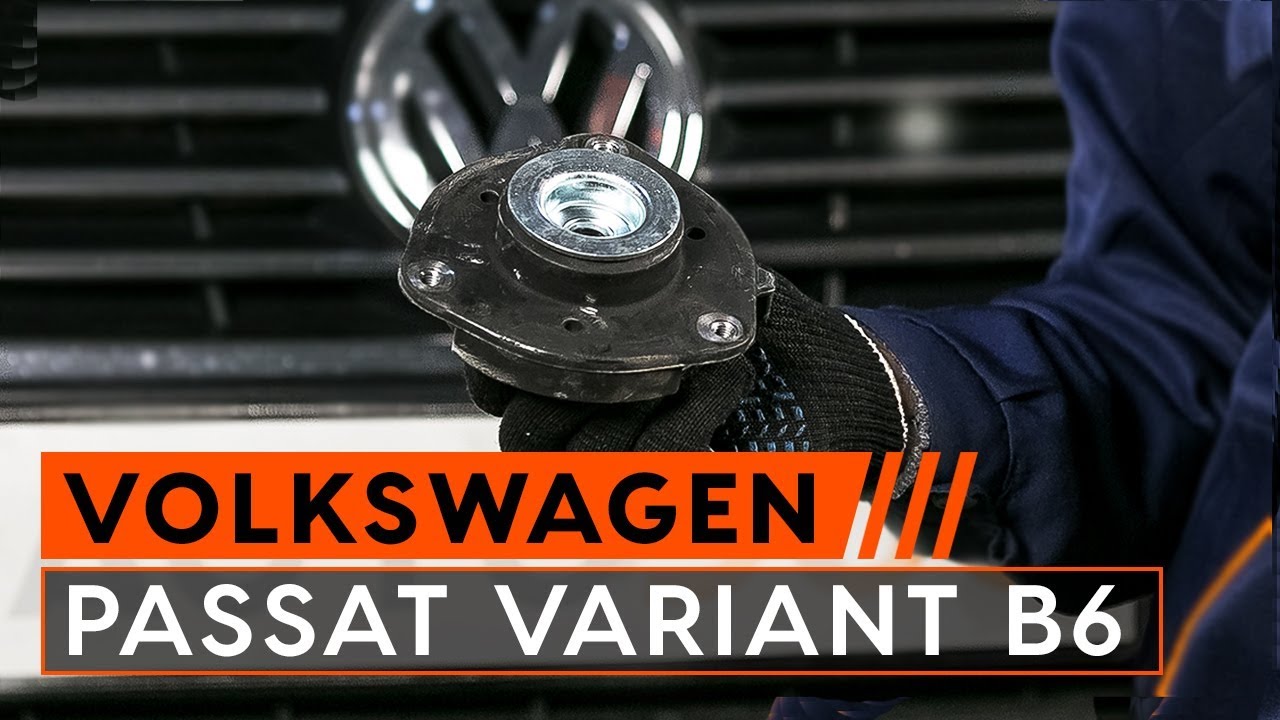

Kaip pakeisti statramstis VW PASSAT VARIANT B6 3C [PAMOKA AUTODOC]

Kaip pakeisti VW Passat 3C B6 Variant atraminio guolio: priekis - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Amortizatoriaus Atraminis Guolis Passat Variant (3C5) ir kitiems VW modeliams

Alternatyvios prekės

frikcinis guolis, pakabos statramsčio atramos montavimas

SKFB-1710092 STARK Frikcinis guolis, pakabos statramsčio atramos montavimas

8,01 EUR

Parduotuvė

SKSS-0670166 STARK Amortizatoriaus atrama

11,32 EUR

Parduotuvė

SKSS-0670021 STARK Amortizatoriaus atrama

11,58 EUR

Parduotuvė

SKSS-0670330 STARK Amortizatoriaus atrama

13,46 EUR

Parduotuvė

SKSS-0670382 STARK Amortizatoriaus atrama

16,02 EUR

Parduotuvė

SKSS-0670006 STARK Amortizatoriaus atrama

16,14 EUR

Parduotuvė

SKSS-0670165 STARK Amortizatoriaus atrama

19,59 EUR

Parduotuvė

SKSS-0670171 STARK Amortizatoriaus atrama

24,15 EUR

Parduotuvė

VKD 35025 T SKF Frikcinis guolis, pakabos statramsčio atramos montavimas

28,60 EUR

Parduotuvė

37487/2 ORIGINAL IMPERIUM Frikcinis guolis, pakabos statramsčio atramos montavimas

34,61 EUR

Parduotuvė

Keitimas: atraminio guolio – VW Passat Variant B6. Įrankiai, kurių gali prireikti:

                      Vielinis šepetys

                      WD-40 purškalas

                      Stabdžių sistemos valiklis

                      Varinis tepalas

                      Kombinuotas veržliaraktis Nr. 19

                      Kombinuotas veržliaraktis Nr. 21

                      Torcinė galvutė nr. 13

                      Torcinė galvutė nr. 17

                      Torcinė galvutė nr. 18

                      Torcinė galvutė nr. 21

                      Torcinė galvutė nr. 24

                      HEX antgalis nr. H5

                      HEX antgalis nr. H6

                      Torx antgalis T30

                      Smūginė ratų galvutė Nr. 17

                      Reketinis raktas

                      Dinamometrinis raktas

                      Sriegiklio laikiklis

                      Plaktukas

                      Plokščias Atsuktuvas

                      Šarnyrų nuėmėjas

                      Laužtuvas

                      Automobilio sparnų uždangalas

                      Rato atrama

Įsigyti įrankius

Keitimas: atraminio guolio – VW Passat 3C5. AUTODOC ekspertai rekomenduoja:

Priekinės pakabos amortizatorių statramsčius keiskite vienu metu.
Veiksmų seka keičiant dešinį ir kairį amortizatoriaus statramstį priekinėje pakaboje yra identiška.
Montavimo proceso metu, būtinai pakeiskite visas automatinio blokavimo veržles ir varžtus.
Visus darbus atlikite su užgesintu varikliu.

Keitimas: atraminio guolio – VW Passat Variant B6. Rekomenduojama veiksmų seka:

Žingsnis 1

Įdėkite pleištus po ratais.
Žingsnis 2

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 3

Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.

Žingsnis 4

Atsukite rato tvirtinimo varžtus.

Keitimas: atraminio guolio – VW Passat 3C B6 Variant. Patarimas:
Norėdami išvengti sužeidimų, laikykite ratą, kol atsukate tvirtinimo varžtus.
Žingsnis 5

Nuimkite ratą.
Žingsnis 6

Atjunkite ABS daviklio laidus. Naudokite laužtuvą.
Žingsnis 7

Atjunkite ABS daviklio elektros jungiklį. Naudokite plokščią atsuktuvą.
Žingsnis 8

Išvalykite stabdžių suporto apkabos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 9

Atsukite stabdžių apkabos kabės tvirtinimą. Naudokite torcinę galvutę Nr. 21. Naudokite sriegiklio laikiklį. Naudokite terkšlinį raktą.
Žingsnis 10

Nuimkite stabdžių suportą kartu su apkaba.

Keitimas: atraminio guolio – VW Passat 3C5. AUTODOC rekomenduoja:
Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.Patikrinkite stabdžių suporto apkabos, apsauginių gaubtų ir kreipiančiųjų būklę. Išvalykite juos. Jeigu reikia pakeiskite.
Žingsnis 11

Išvalykite stabdžių disko tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 12

Atsukite stabdžių disko tvirtinimą. Naudokite Torx T 30. Naudokite terkšlinį raktą.
Žingsnis 13

Nuimkite stabdžių diską.
Žingsnis 14

Išvalykite stebulę. Naudokite vielinį šepetį. Apdorokite susiliečiantį paviršių. Naudokite varinį tepalą.
Žingsnis 15

Išvalykite stabilizatoriaus traukės tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 16

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite kombinuotą veržliaraktį Nr. 19. Naudokite HEX Nr. H5. Naudokite terkšlinį raktą.
Žingsnis 17

Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 18

Atsukite veržlę, kuri tvirtina antgalį prie pasukamojo statramsčio. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 19

Atjunkite vairo traukės antgalį nuo pasukamojo statramsčio. Naudokite šarnyrų nuėmėją.
Žingsnis 20

Išvalykite stebulės tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 21

Atsukite rato stebulės tvirtinimą. Naudokite torcinę galvutę Nr. 24.
Žingsnis 22

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 23

Atsukite atramos traukės tvirtinimus nuo pasukamojo statramsčio. Naudokite torcinę galvutę Nr. 17. Naudokite terkšlinį raktą.
Žingsnis 24

Atjunkite apatinę svirtį nuo pasukamojo statramsčio. Naudokite laužtuvą.
Žingsnis 25

Demontuokite pavaros veleną iš rato stebulės.
Žingsnis 26

Nuleiskite automobilį. Atidarykite variklio dangtį.
Žingsnis 27

Naudokite apsauginį dėklą, kad nepažeistumėte automobilio dažų ir plastiko.

Žingsnis 28

Nuimkite valytuvų plastikinių grotelių tarpinę.
Žingsnis 29

Išimkite plastikinių stiklų valytuvų grotelių fiksatorius.
Žingsnis 30

Pakelkite ir išimkite valytuvų plastikines groteles.
Žingsnis 31

Išvalykite amortizatoriaus statramsčio viršutinės atramos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.

Žingsnis 32

Atsukite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.

AUTODOC rekomenduoja:
Svarbu! Laikykite amortizatoriaus statramstį, kai atsukinėjate tvirtinimo varžtus - VW Passat Variant B6.
Žingsnis 33

Išimkite amortizatoriaus statramstį.
Žingsnis 34

Įdėkite amortizatoriaus į įrenginį spyruoklių suspaudimui.

Keitimas: atraminio guolio – VW Passat 3C B6 Variant. Patarimas:
Atkreipkite dėmesį, kad naudojant įrenginį spyruoklių suspaudimui, spyruoklės apvijas reikia patikimai sugriebti, spaudžiant spyruoklę iš dviejų skirtingų pusių.Stebėkite, kad spyruoklės padėtis laikiklyje būtų teisinga.Įsitikinkite, kad spyruoklės standžiai įėjo į tvirtinimo rankenas.
Žingsnis 35

Suspauskite spyruoklę.

Žingsnis 36

Apdorokite amortizatoriaus statramsčio strypą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 37

Atsukite amortizatoriaus statramsčio koto veržlę. Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite HEX Nr. H6. Naudokite terkšlinį raktą.
Žingsnis 38

Nuimkite viršutinę statramsčio atramą.

Keitimas: atraminio guolio – VW Passat 3C5. Patarimas iš AUTODOC ekspertų:
Apžiūrėkite amortizatoriaus gaubtą ir demferį. Jeigu reikia, juos pakeiskite.
Žingsnis 39

Sumontuokite viršutinę atramą ir atramos guolį.
Žingsnis 40

Priveržkite amortizatoriaus statramsčio strypo veržlę. Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite HEX Nr. H6. Naudokite dinamometrinį raktą. Priveržimo jėga 60 Nm.

Keitimas: atraminio guolio – VW Passat Variant B6. Patarimas iš AUTODOC:
Stebėkite, kad spyruoklė būtų teisingoje padėtyje. Neleiskite jai persikreipti.
Žingsnis 41

Apdorokite amortizatoriaus statramsčio strypą. Naudokite varinį tepalą.
Žingsnis 42

Atspauskite spyruoklę.

Žingsnis 43

Išimkite surinktą amortizatoriaus statramstį.
Žingsnis 44

Išvalykite amortizatoriaus statramsčio montavimo vietas. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 45

Įdėkite amortizatoriaus statramstį į rato arką.

AUTODOC rekomenduoja:
VW Passat 3C B6 Variant - Siekiant išvengti sužeidimų, laikykite amortizatoriaus statramstį, kai prisukinėjate tvirtinimo varžtus.
Žingsnis 46

Priveržkite viršutinį amortizatoriaus statramsčio atramos tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite dinamometrinį raktą. Priveržimo jėga 15 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 47

Apdorokite amortizatoriaus statramsčio atramos tvirtinimą. Naudokite varinį tepalą.

Žingsnis 48

Sumontuokite ir pritvirtinkite plastikines valytuvų groteles.
Žingsnis 49

Sumontuokite plastikinių valytuvų grotelių fiksatorius.
Žingsnis 50

Įdėkite plastikinių valytuvų grotelių tarpinę. Nuimkite apsauginį dėklą.
Žingsnis 51

Uždarykite variklio dangtį. Pakelkite priekinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 52

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 53

Įdėkite pavaros veleną į rato stebulę.
Žingsnis 54

Prijunkite apatinę svirtį prie pasukamojo statramsčio.

Žingsnis 55

Priveržkite atramos traukės tvirtinimus. Naudokite torcinę galvutę Nr. 17. Naudokite dinamometrinį raktą. Priveržimo jėga 60 Nm.
Žingsnis 56

Priveržkite stebulės tvirtinimus. Naudokite torcinę galvutę Nr. 24. Naudokite dinamometrinį raktą. Priveržimo jėga 70 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 57

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite kombinuotą veržliaraktį Nr. 19. Naudokite HEX Nr. H5. Naudokite dinamometrinį raktą. Priveržimo jėga 60 Nm.
Žingsnis 58

Uždėkite stabdžių diską.
Žingsnis 59

Priveržkite stabdžio disko tvirtinimą. Naudokite Torx T30. Naudokite dinamometrinį raktą. Priveržimo jėga 4 Nm.
Žingsnis 60

Sumontuokite stabdžių suportą kartu su apkaba.
Žingsnis 61

Priveržkite stabdžių apkabos kabės tvirtinimą. Naudokite torcinę galvutę Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 200 Nm.
Žingsnis 62

Prijunkite ABS daviklio laidus.
Žingsnis 63

Prijunkite ABS daviklio elektros jungiklį. Naudokite plaktuką.
Žingsnis 64

Prijunkite vairo traukės antgalį prie pasukamojo statramsčio.
Žingsnis 65

Priveržkite tvirtinimo veržlę, jungiančią vairo traukės antgalį prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 100 Nm.
Žingsnis 66

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite varinį tepalą.
Žingsnis 67

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.

AUTODOC rekomenduoja:
Keitimas: atraminio guolio – VW Passat 3C B6 Variant. Panaudoję purškalą, palaukite kelias minutes.
Žingsnis 68

Uždėkite ratą.

Keitimas: atraminio guolio – VW Passat 3C5. AUTODOC ekspertai rekomenduoja:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 69

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 70

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17 Naudokite dinamometrinį raktą. Priveržimo jėga 120 Nm.
Žingsnis 71

Išimkite kėlimo įrenginius ir pleištus po ratais.
