Rekomenduojamas keitimo intervalas detalei kategorijoje stabdžių trinkelių komplektas : 100000 km

Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

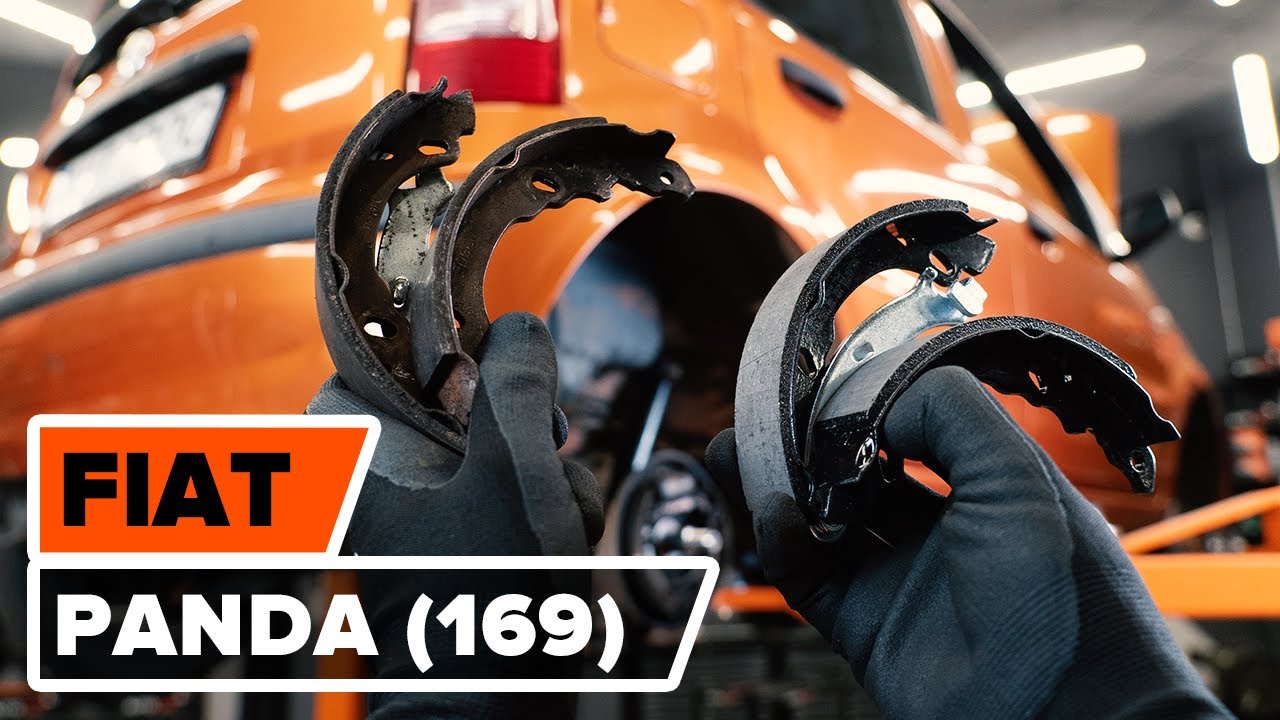

Kaip pakeisti galiniai būgninių stabdžių kaladėlių FIAT PANDA (169) [AUTODOC PAMOKA]

Kaip pakeisti Fiat Panda 169 būgninių stabdžių kaladėlių: galas - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Stabdžių trinkelių komplektas PANDA (169) ir kitiems FIAT modeliams

stabdžių trinkelių komplektas

        stabdžių trinkelių komplektas Panda II Hatchback (169) benzinas (69 AG)

        stabdžių trinkelių komplektas Panda II Hatchback (169) benzinas (54 AG)

        stabdžių trinkelių komplektas Panda II Hatchback (169) benzinas (60 AG)

        stabdžių trinkelių komplektas Panda II Hatchback (169) dyzelinas (70 AG)

        stabdžių trinkelių komplektas Panda II Hatchback (169) dyzelinas (75 AG)

Keitimas: būgninių stabdžių kaladėlių – Fiat Panda 169. Reikiamų įrankių sąrašas:

                        Vielinis šepetys

                        WD-40 purškalas

                        Universalus purškiamasis skystis valymui.

                        Varinis tepalas

                        Dinamometrinis raktas

                        Torcinė galvutė nr. 10

                        Torcinė galvutė nr. 12

                        Kombinuotas veržliaraktis Nr. 10

                        Smūginė ratų galvutė Nr. 17

                        Reketinis raktas

                        Plokščias Atsuktuvas

                        Laužtuvas

                        Apvaliosios replės

                        Rato atrama

Įsigyti įrankius

Keitimas: būgninių stabdžių kaladėlių – Fiat Panda 169. AUTODOC ekspertai rekomenduoja:

Pakeiskite stabdžių trinkeles rinkinių kiekvienai ašiai. Tai užtikrins efektyvų stabdymą.
Keitimo procedūrą yra identiška abejoms stabdžių trinkelėms vienoje ašyje.
Atkreipkite dėmesį: visi darbai automobilyje - Fiat Panda 169 - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Atidarykite variklio dangtį. Atsukite stabdžių skysčio bakelio dangtelį.
Žingsnis 2

Įdėkite pleištus po ratais.

Žingsnis 3

Atlaisvinkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 4

Pakelkite galinę automobilio dalį ir užtvirtinkite atramomis.
Žingsnis 5

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:
Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Fiat Panda 169
Žingsnis 6

Nuimkite ratą.
Žingsnis 7

Išvalykite stabdžių būgno tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 8

Atsukite stabdžių būgno tvirtinimą. Naudokite torcinę galvutę Nr. 12. Naudokite terkšlinį raktą.
Žingsnis 9

Nuimkite apatinės centrinės konsolės dangtelį. Naudokite plokščią atsuktuvą.
Žingsnis 10

Atsukite apatinės centrinės konsolės dalies priekines tvirtinimo dalis. Naudokite torcinę galvutę Nr. 10. Naudokite terkšlinį raktą.
Žingsnis 11

Nuimkite apatinę centrinę konsolę.
Žingsnis 12

Atlaisvinkite stovėjimo stabdžio trosą. Naudokite kombinuotą veržliaraktį Nr. 10.
Žingsnis 13

Nuimkite stabdžių būgną.
Žingsnis 14

Išvalykite stabdžių trinkelių tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 15

Nuimkite apatinę stabdžių trinkelių įtempimo spyruoklę. Naudokite laužtuvą.
Žingsnis 16

Išimkite stabdžių trinkelių fiksavimo smeiges. Naudokite apvaliąsias reples.
Žingsnis 17

Išspauskite abi stabdžių trinkeles kartu su reguliuojančiu mechanizmu nuo darbinio stabdžių cilindro, nepažeisdami gaubtų. Naudokite plokščią atsuktuvą.
Žingsnis 18

Nuimkite abi trinkeles nuo tvirtinimo laikiklio.

Keitimas: būgninių stabdžių kaladėlių – Fiat Panda 169. Patarimas iš AUTODOC:
Nespauskite stabdžių pedalo, kai galinių būgninių stabdžių trinkelės yra nuimtos. Tai padarius, iš stabdžių cilindro iškristų stūmoklis, ištekėtų stabdžių skystis ir būtų pažeistas sistemos sandarumas.
Žingsnis 19

Atjunkite stovėjimo stabdžio trosą.
Žingsnis 20

Toliau demontuokite viršutinę tvirtinimo spyruoklę ir reguliavimo mechanizmą.
Žingsnis 21

Išvalykite stabdžių trinkelių montavimo vietas. Naudokite vielinį šepetį. Naudokite universalų valymo skystį.
Žingsnis 22

Sumontuokite viršutines fiksavimo spyruokles ir reguliavimo mechanizmą ant naujų stabdžių trinkelių.
Žingsnis 23

Prijunkite stovėjimo stabdžio trosą prie stabdžių kaladėlės svirties.
Žingsnis 24

Uždėkite stabdžių trinkeles ant darbinio stabdžių cilindro ir atraminio skydelio laikiklio.
Žingsnis 25

Sumontuokite stabdžių trinkelių fiksavimo smeiges. Naudokite apvaliąsias reples.
Žingsnis 26

Sumontuokite apatinę spyruoklę. Naudokite laužtuvą. Naudokite plokščią atsuktuvą.
Žingsnis 27

Išvalykite stebulę. Naudokite vielinį šepetį. Apdorokite susiliečiantį paviršių. Naudokite varinį tepalą.
Žingsnis 28

Sumontuokite stabdžių būgną.
Žingsnis 29

Pakoreguokite stovėjimo stabdžio troso įtempimą. Naudokite kombinuotą veržliaraktį Nr. 10.
Žingsnis 30

Nuimkite stabdžių būgną.
Žingsnis 31

Patraukite stovėjimo stabdžio kaladėles prie bugno. Naudokite plokščią atsuktuvą.
Žingsnis 32

Sumontuokite stabdžių būgną.
Žingsnis 33

Prisukite stabdžių būgno tvirtinimą. Naudokite torcinę galvutę Nr. 12. Naudokite terkšlinį raktą.
Žingsnis 34

Sumontuokite apatinę centrinę konsolę atgal į vietą.
Žingsnis 35

Prisukite apatinės centrinės konsolės dalies priekines tvirtinimo dalis. Naudokite torcinę galvutę Nr. 10. Naudokite terkšlinį raktą.
Žingsnis 36

Sumontuokite apatinės centrinės konsolės dangtelį.
Žingsnis 37

Priveržkite stabdžių būgno tvirtinimus. Naudokite torcinę galvutę Nr. 12. Naudokite dinamometrinį raktą. Priveržimo jėga 10 Nm.
Žingsnis 38

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį.
Žingsnis 39

Apdorokite paviršių, kur ratlankis liečiasi prie stabdžių būgno. Naudokite varinį tepalą.
Žingsnis 40

Uždėkite ratą.

AUTODOC rekomenduoja:
Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai prisukinėjate tvirtinimo varžtus automobilyje Fiat Panda 169
Žingsnis 41

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17
Žingsnis 42

Nuleiskite automobilį ir, kryžmine tvarka, priveržkite ratų tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 17 Naudokite dinamometrinį raktą. Priveržimo jėga 98 Nm.
Žingsnis 43

Išimkite kėlimo įrenginius ir pleištus po ratais.
Žingsnis 44

Užsukite stabdžių skysčio bakelio kamštį. Uždarykite variklio dangtį.

Keitimas: būgninių stabdžių kaladėlių – Fiat Panda 169. AUTODOC ekspertai rekomenduoja:
Pirmuosius 150-200 km po stabdžių trinkelių keitimo greitį mažinkite švelniai. Venkite staigaus ir nereikalingo stabdymo.
