Svarbu!

Ši keitimo veiksmų seka gali būti naudojama:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 2.0 BiFuel, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) D3, VOLVO V70 III (135) D4, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) T5, VOLVO V70 III (135) D2, VOLVO V70 III (135) D3, VOLVO V70 III (135) T4, VOLVO V70 III (135) 2.0 GDI, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) D5 … Rodyti daugiau

Veiksmų seka gali šiek tiek skirtis, priklausomai nuo automobilio konstrukcijos ypatumų.

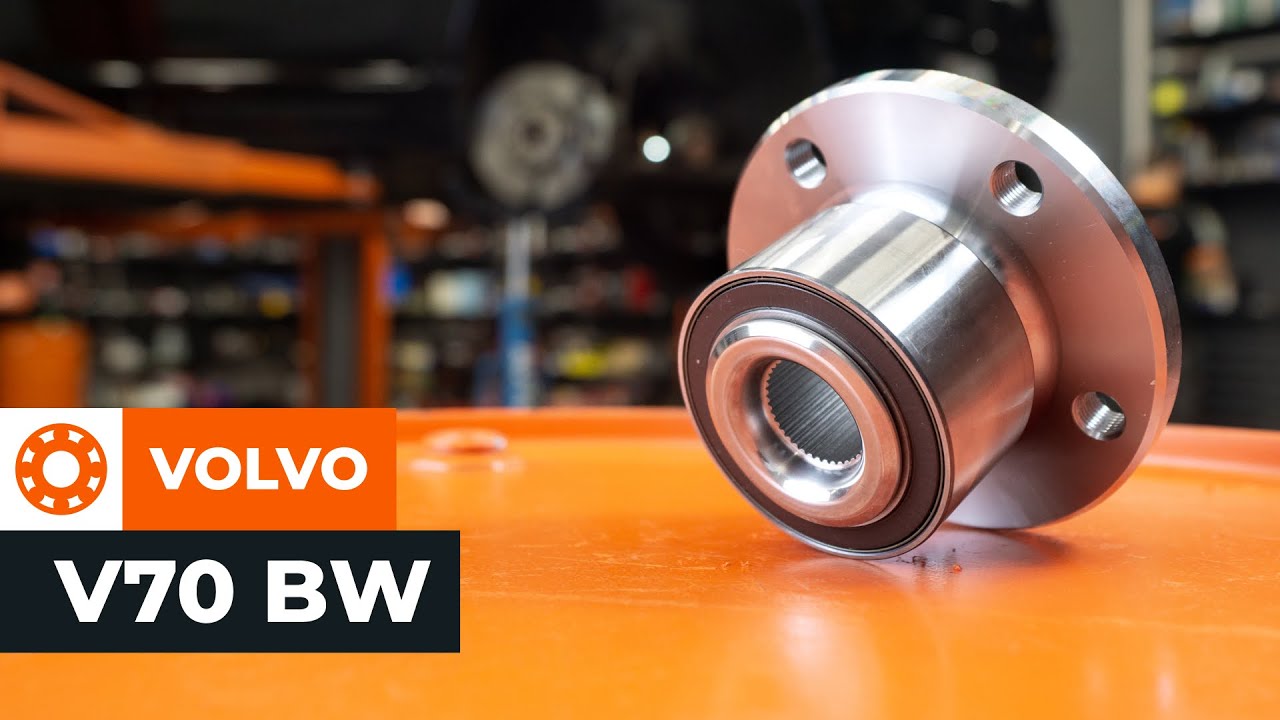

Kaip pakeisti priekis rato guolis VOLVO V70 BW [AUTODOC PAMOKA]

Kaip pakeisti Volvo V70 BW rato guolio: priekis - keitimo instrukcija

Visos dalys, kurias jums reikia pakeisti – Rato guolis V70 III (135) ir kitiems VOLVO modeliams

rato guolio komplektas

        rato guolio komplektas VOLVO V70 III (135) T4 benzinas (180 AG)

        rato guolio komplektas VOLVO V70 III (135) T5 benzinas (241 AG)

        rato guolio komplektas VOLVO V70 III (135) D3 / D4 dyzelinas (163 AG)

        rato guolio komplektas VOLVO V70 III (135) 1.6 DRIVe / D2 dyzelinas (114 AG)

        rato guolio komplektas VOLVO V70 III (135) D5 dyzelinas (215 AG)

        rato guolio komplektas VOLVO V70 III (135) D5 AWD dyzelinas (215 AG)

        rato guolio komplektas VOLVO V70 III (135) 3.2 benzinas (243 AG)

        rato guolio komplektas VOLVO V70 III (135) T4F benzinas / etanolis (180 AG)

        rato guolio komplektas VOLVO V70 III (135) 3.2 AWD benzinas (243 AG)

Keitimas: rato guolio – Volvo V70 BW. Reikalingi įrankiai:

                        Vielinis šepetys

                        Nailoninis valymo šepetys

                        WD-40 purškalas

                        Universalus purškiamasis skystis valymui

                        Elektros kontaktų valiklis

                        Stabdžių sistemos valiklis

                        Keraminis tepalas

                        Varinis tepalas

                        Dinamometrinis raktas

                        Kombinuotas veržliaraktis Nr. 21

                        Torcinė galvutė nr. 8

                        Torcinė galvutė nr. 13

                        Torcinė galvutė nr. 15

                        Torcinė galvutė nr. 18

                        Torcinė galvutė nr. 22

                        Torx antgalis T50

                        Smūginė ratų galvutė Nr. 19

                        Reketinis raktas

                        Sriegiklio laikiklis

                        Plaktukas

                        Smūginis atsuktuvas

                        Plokščias kaltas

                        Guminis plaktukas

                        Rinkinys guolių įpresavimui ir išpresavimui

                        Šarnyrų nuėmėjas

                        Guolių nuėmėjas

                        Laužtuvas

                        Hidraulinis keltuvas

                        Rato atrama

Įsigyti įrankius

AUTODOC rekomenduoja:

Pakartotinai nenaudokite nuimto jūsų automobilio Volvo V70 BW guolio mazgo.
Veiksmų seka keičiant dešinio ir kairio rato stebulės guolius vienoje ašyje yra identiška.
Atkreipkite dėmesį: visi darbai automobilyje - Volvo V70 BW - turi būti atliekami su užgesintu varikliu.

Keitimą atlikite tokia eilės tvarka:

Žingsnis 1

Atidarykite variklio dangtį.
Žingsnis 2

Atsukite stabdžių skysčio bakelio dangtelį.

Žingsnis 3

Įdėkite pleištus po ratais.

Žingsnis 4

Atlaisvinkite pavaros veleno tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite sriegiklio laikiklį.
Žingsnis 5

Atlaisvinkite rato varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19 Naudokite sriegiklio laikiklį.
Žingsnis 6

Pakelkite automobilį.

Keitimas: rato guolio – Volvo V70 BW. AUTODOC rekomenduoja:
Jeigu naudojate domkratą, įsitikinkite, kad jis pastatytas ant lygaus paviršiaus, be jokių nelygumų.Būtinai papildomai užfiksuokite automobilį pakeliamais stovais.
Žingsnis 7

Atsukite rato tvirtinimo varžtus.

AUTODOC rekomenduoja:
Įspėjimas! Siekiant išvengti sužeidimų, laikykite ratą, kai atsukinėjate tvirtinimo varžtus automobilyje Volvo V70 BW.
Žingsnis 8

Nuimkite ratą.
Žingsnis 9

Atjunkite stabdžių žarnelę nuo amortizatoriaus statramsčio.
Žingsnis 10

Išskirkite stabdžių kaladėles. Naudokite laužtuvą.
Žingsnis 11

Išvalykite stabdžių suporto apkabos tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 12

Atsukite stabdžių suporto apkabos tvirtinimus. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 13

Išimkite tvirtinimo varžtus.
Žingsnis 14

Nuimkite stabdžių suportą kartu su apkaba.

AUTODOC rekomenduoja:
Vielos gabalu pririškite suportą prie pakabos arba kėbulo, neatjungdami stabdžių žarnelės, kad sistemos sandarumas nebūtų pažeistas.Stebėkite, kad stabdžių apkaba/suportas nekabėtų ant stabdžių žarnelės.Nespauskite stabdžių pedalo po stabdžių suporto nuėmimo. Tai sukels stūmoklio iškritimą iš stabdžių cilindro, stabdžių skysčio ištekėjimą ir sistemos sandarumo praradimą.
Žingsnis 15

Išvalykite stabdžių disko tvirtinimą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 16

Atsukite stabdžių disko tvirtinimus. Naudokite Torx T50. Naudokite smūginį atsuktuvą. Naudokite plaktuką.
Žingsnis 17

Nuimkite tvirtinimo varžtą.
Žingsnis 18

Nuimkite stabdžių diską.
Žingsnis 19

Atsukite varančiojo veleno tvirtinimą prie rato stebulės. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.
Žingsnis 20

Nuimkite tvirtinimo varžtą.
Žingsnis 21

Išvalykite stabdžių disko apsaugos tvirtinimus. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 22

Atsukite stabdžių disko apsaugos tvirtinimus. Naudokite torcinę galvutę Nr. 8. Naudokite terkšlinį raktą.
Žingsnis 23

Išimkite tvirtinimo varžtus.

Žingsnis 24

Nuimkite stabdžių disko apsaugą.
Žingsnis 25

Išvalykite ABS daviklio jungiklį. Naudokite nailoninį valymo šepetį. Naudokite universalų valymo skystį.
Žingsnis 26

Atjunkite ABS daviklio jungiklį.
Žingsnis 27

Atjunkite ABS daviklio laidus.
Žingsnis 28

Atsukite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite torcinę galvutę Nr. 15. Naudokite terkšlinį raktą.
Žingsnis 29

Atjunkite svyravimo juostos jungtį nuo pakabos statramsčio.
Žingsnis 30

Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 31

Atsukite tvirtinimo veržlę, kuri jungia vairo traukės antgalį prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 22. Naudokite terkšlinį raktą.
Žingsnis 32

Atjunkite vairo traukės antgalį nuo pasukamojo kakliuko. Naudokite šarnyrų nuėmėją.
Žingsnis 33

Išvalykite apatinį tvirtinimą, jungiantį pakabos statramstį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 34

Atsukite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 15. Naudokite terkšlinį raktą.
Žingsnis 35

Nuimkite tvirtinimo varžtą.
Žingsnis 36

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 37

Atsukite tvirtinimą, jungiantį šarnyrą prie pasukamojo kakliuko. Naudokite kombinuotą veržliaraktį Nr. 21.
Žingsnis 38

Atjunkite šarnyrą nuo pasukamojo kakliuko. Naudokite šarnyrų nuėmėją. Naudokite laužtuvą.
Žingsnis 39

Atjunkite pavaros veleną nuo pasukamojo kakliuko.

Keitimas: rato guolio – Volvo V70 BW. Patarimas:
Stebėkite, kad pavaros velenas nebūtų pakibusioje padėtyje.
Žingsnis 40

Padėkite atramą po pasukamuoju kakliuku. Naudokite hidraulinį pakelėją.
Žingsnis 41

Atveržkite apatinį amortizatoriaus tvirtinimą prie pasukamojo kakliuko. Naudokite plokščią kaltą. Naudokite plaktuką.
Žingsnis 42

Atjunkite pasukamąjį kakliuką nuo pakabos statramsčio. Naudokite guminį plaktuką.
Žingsnis 43

Išimkite pasukamąjį kakliuką kartu su rato stebule.
Žingsnis 44

Išvalykite pakabos statramsčio montavimą vietą ant pasukamojo kakliuko. Naudokite vielinį šepetį.
Žingsnis 45

Išvalykite tvirtinimą, jungiantį stabilizatoriaus traukę prie pakabos statramsčio. Naudokite vielinį šepetį.
Žingsnis 46

Nuvalykite tvirtinimo detalę, kuri jungia šarnyrą su pasukamuoju kakliuku. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 47

Nuvalykite tvirtinimo elementą, jungiantį vairo traukės antgalį prie pasukamojo kakliuko. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 48

Išvalykite pavaros veleno šarnyro guolio kreipiančiąsias. Naudokite vielinį šepetį.

Žingsnis 49

Apdorokite pavaros veleno šarnyro kreipiančiuosius kaiščius. Naudokite varinį tepalą.

Žingsnis 50

Išimkite stebulę kartu su guoliu. Naudokite rinkinį guolių įpresavimui ir išpresavimui.
Žingsnis 51

Išvalykite stebulės guolio montavimo vietą. Naudokite vielinį šepetį. Naudokite purškalą WD-40.
Žingsnis 52

Sumontuokite naują rato stebulę kartu su guoliu. Naudokite rinkinį guolių įpresavimui ir išpresavimui. Naudokite guolių nuėmėją.

Keitimas: rato guolio – Volvo V70 BW. AUTODOC ekspertai rekomenduoja:
Stebėkite, kad stebulės guolio padėtis būtų teisinga. Neleiskite jam persikreipti.Nustokite spausti guolio paviršių, kai tik įstatysite jį į montavimo vietą.
Žingsnis 53

Sumontuokite pasukamąjį kakliuką kartu su rato stebule.
Žingsnis 54

Pritvirtinkite amortizatoriaus statramstį prie pasukamojo kakliuko.

Žingsnis 55

Įdėkite tvirtinimo varžtą.
Žingsnis 56

Išimkite atramą, kuri buvo padėta po pasukamuoju kakliuku.

AUTODOC rekomenduoja:
Nenuleidinėkite hidraulinio keltuvo staigiais judesiais, kad išvengtumėte automobilio Volvo V70 BW komponentų ir mechanizmų pažeidimo.
Žingsnis 57

Sumontuokite pavaros veleną.
Žingsnis 58

Prijunkite šarnyrą prie pasukamojo kakliuko. Naudokite laužtuvą.
Žingsnis 59

Prisukite tvirtinimą, kuris jungia šarnyrą prie pakabos guolio korpuso. Naudokite kombinuotą veržliaraktį Nr. 21.
Žingsnis 60

Įdėkite tvirtinimo varžtą.
Žingsnis 61

Prisukite pavaros veleno tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite terkšlinį raktą.
Žingsnis 62

Prijunkite vairo traukės antgalį prie pasukamojo kakliuko.
Žingsnis 63

Užsukite tvirtinimo veržlę, kuri jungia vairo traukės antgalį su pasukamuoju kakliuku. Naudokite torcinę galvutę Nr. 22. Naudokite terkšlinį raktą.
Žingsnis 64

Vėl prijunkite svyravimo juostos jungtį prie pakabos statramsčio.
Žingsnis 65

Prisukite tvirtinimą, jungiantį stabilizatoriaus traukę prie pakabos statramsčio. Naudokite torcinę galvutę Nr. 15. Naudokite terkšlinį raktą.
Žingsnis 66

Prijunkite ABS daviklio laidus.
Žingsnis 67

Apdorokite ABS daviklio jungtį. Naudokite elektros kontaktų valiklį.
Žingsnis 68

Prijunkite ABS daviklio jungiklį.
Žingsnis 69

Sumontuokite stabdžių disko apsaugą.
Žingsnis 70

Priveržkite tvirtinimo varžtus.

Žingsnis 71

Priveržkite stabdžių disko apsaugos tvirtinimus. Naudokite torcinę galvutę Nr. 8. Naudokite dinamometrinį raktą. Priveržimo jėga 10 Nm.
Žingsnis 72

Apdorokite susiliečiantį paviršių. Naudokite keraminį tepalą.

Žingsnis 73

Sumontuokite naują stabdžių diską.
Žingsnis 74

Įdėkite tvirtinimo varžtą.
Žingsnis 75

Priveržkite stabdžių disko tvirtinimus. Naudokite Torx T50. Naudokite dinamometrinį raktą. Priveržimo jėga 15 Nm.
Žingsnis 76

Sumontuokite stabdžių suportą kartu su apkaba.
Žingsnis 77

Priveržkite tvirtinimo varžtus.
Žingsnis 78

Prisukite stabdžių suporto apkabos tvirtinimus. Naudokite torcinę galvutę Nr. 18. Naudokite terkšlinį raktą.
Žingsnis 79

Pritvirtinkite stabdžių žarnelę prie pakabos statramsčio.
Žingsnis 80

Priveržkite apatinį amortizatoriaus statramsčio tvirtinimą. Naudokite torcinę galvutę Nr. 15. Naudokite dinamometrinį raktą. Priveržimo jėga 110 Nm.
Žingsnis 81

Priveržkite stabdžių suporto apkabos tvirtinimus. Naudokite torcinę galvutę Nr. 18. Naudokite dinamometrinį raktą. Priveržimo jėga 150 Nm.
Žingsnis 82

Priveržkite tvirtinimą, jungiantį šarnyrą prie pasukamojo kakliuko. Naudokite kombinuotą veržliaraktį Nr. 21. Naudokite dinamometrinį raktą. Priveržimo jėga 110 Nm.

Žingsnis 83

Priveržkite stabilizatoriaus traukės tvirtinimą prie amortizatoriaus statramsčio. Naudokite torcinę galvutę Nr. 15. Naudokite dinamometrinį raktą. Priveržimo jėga 55 Nm.
Žingsnis 84

Priveržkite tvirtinimo veržlę, jungiančią vairo traukės antgalį prie pasukamojo kakliuko. Naudokite torcinę galvutę Nr. 22. Naudokite dinamometrinį raktą. Priveržimo jėga 80 Nm.
Žingsnis 85

Išvalykite ratlankio montavimo vietą. Naudokite vielinį šepetį.
Žingsnis 86

Apdorokite stabdžių disko paviršių, kuris liečiasi su ratlankiu. Naudokite keraminį tepalą.

Žingsnis 87

Išvalykite stabdžių disko paviršių. Naudokite stabdžių sistemos valiklį.
Žingsnis 88

Uždėkite ratą.

Keitimas: rato guolio – Volvo V70 BW. Patarimas:
Norėdami išvengti sužalojimų rizikos, priverždami tvirtinimo varžtus laikykite ratą.
Žingsnis 89

Priveržkite rato tvirtinimo varžtus. Naudokite specialią galvutę ratų varžtams Nr. 19 Naudokite terkšlinį raktą.
Žingsnis 90

Nuleiskite automobilį.
Žingsnis 91

Užveržkite pavaros veleno tvirtinimą. Naudokite torcinę galvutę Nr. 13. Naudokite dinamometrinį raktą. Priveržimo jėga 35 Nm.+90°

AUTODOC rekomenduoja:
Svarbu! Būtinai naudokite naujas tvirtinimo detales.
Žingsnis 92

Priveržkite ratų varžtus kryžmine tvarka. Naudokite specialią galvutę ratų varžtams Nr. 19 Naudokite dinamometrinį raktą. Priveržimo jėga 140 Nm.
Žingsnis 93

Išimkite kėlimo įrenginius ir pleištus po ratais.

AUTODOC rekomenduoja:
Volvo V70 BW - kelis kartus nuspauskite stabdžio pedalą su neužvestu varikliu, kol pajusite pasipriešinimą.Patikrinkite stabdžių skysčio lygį rezervuare ir papildykite, jeigu to reikia.
Žingsnis 94

Užsukite stabdžių skysčio bakelio kamštį.

Žingsnis 95

Uždarykite variklio dangtį.

Instrukcija buvo jums naudinga?

Įvertinkite instrukciją nuo 1 iki 5 balų. Jeigu liko klausimų, užduokite juos mums.

Kaip pakeisti Volvo V70 BW rato guolio: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.56 MB
Kaip pakeisti Volvo V70 BW stabdžių diskų: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.25 MB
Kaip pakeisti Volvo V70 BW stabdžių diskų: priekis - keitimo instrukcija

Atsisiųsti nemokamai
2.36 MB
Kaip pakeisti Volvo V70 BW stabdžių trinkeliu: priekis - keitimo instrukcija

Atsisiųsti nemokamai
1.72 MB
Kaip pakeisti Volvo V70 BW stabdžių trinkeliu: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.6 MB
Kaip pakeisti Volvo V70 BW dirzas polifoninis - keitimo instrukcija

Atsisiųsti nemokamai
1.46 MB

Kaip pakeisti Volvo V70 BW rato guolio: galas - keitimo instrukcija

Atsisiųsti nemokamai
2.56 MB
Kaip pakeisti VOLVO V70 III Van / Universalas (135) rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.07 MB
Rato guolio - kaip atlikti keitimą automobilyje

Universali

Atsisiųsti nemokamai
2.41 MB
Kaip pakeisti Volvo XC90 1 rato guolio: galas - keitimo instrukcija

Atsisiųsti nemokamai
1.94 MB
Kaip pakeisti VOLVO V60 I Van / Universalas (155) rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.03 MB
Kaip pakeisti VOLVO V60 II (225, 227) rato guolio: priekis - keitimo instrukcija

Atsisiųsti nemokamai
4.04 MB

Asmeninė paskyra - Jūsų asmeninis pagalbininkas

Galima stebėti išlaidas, vesti mašinos žurnalą, keitimų grafiką ir saugoti mėgstamą medžiagą, užrašus ir dokumentus.

Įsidiekite AUTODOC CLUB programėlę!

Jūsų asmeninė automobilio priežiūros tvarkyklė, priežiūros patarimai, priminimai apie artėjančius įvykius ar priežiūros intervalus, savarankiško remonto instrukcijos - visa tai Jūsų išmaniajame telefone.

Skenuoti

Norėdami atsisiųsti programėlę:

- nuskenuokite QR kodą
- atsisiųsti iš App Store
- atsisiųsti iš Google Play

TOP 5 stabdžių remonto klaidos | AUTODOC patarimai

5K peržiūrų

Publikuota: 27/10/2022
5 svarbiausios priežastys, dėl kurių bilda pakaba | AUTODOC patarimai

4K peržiūrų

Publikuota: 25/08/2022
5 geriausi patarimai, kaip išvengti automobilio rūdžių | AUTODOC patarimai

1K peržiūrų

Publikuota: 27/07/2023
Kaip sutaisyti automobilį su AUTODOC CLUB

454 peržiūrų

Publikuota: 30/11/2021
